Kapitel 5
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
30
Bausastz comfort air Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten

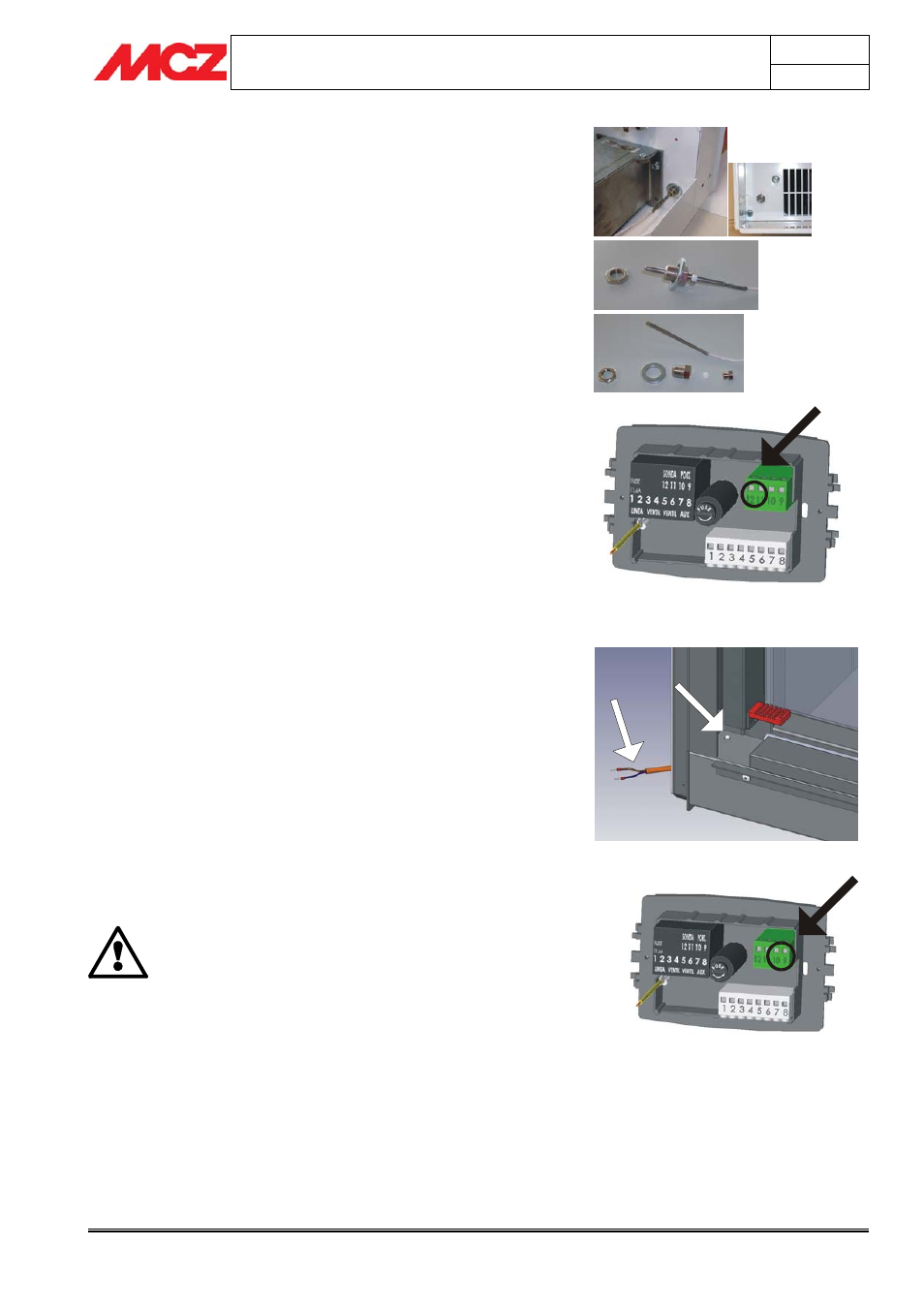

5.6. MONTAGE DES TEMPERATURFÜHLERS
Der Temperaturfühler muss an die Steuereinheit und an die Förderung
(1) eines Bausatzes (siehe Schema unten) angeschlossen sein und ist
2,5 m lang. Größere Abstände erfordern die Herstellung einer
Verlängerung durch den Installateur.
MONTAGE DES FÜHLERS:
• Das Plastikteil C in D einführen und B ohne Gewaltanwendung
festschrauben; auf dem Gewinde des Teils D die
Unterlegscheibe E einlegen.
• Die so zusammengestellte Gruppe A1 muss auf den steifen Teil
des Fühlerkabels A gesetzt werden
• Das Durchgangsloch für die Einführung des Fühlers auf der
Förderung (1) bestimmen; auf dem Gitter unten rechts neben
dem Ventilator.
• Das Fühlerkabel A mit dem Block A1 in das Loch einführen und
auf der anderen Seite mit der Mutter F befestigen
• Das andere Ende des Fühlerkabels A an der angezeigten Stelle
in die Steuereinheit einführen (12-11)
5.7. SCHALTER TÜRÖFFNUNG
An den Heizkaminen der Linie “Puro” wurde von MCZ ein Schalter
installiert, der bei Zwangsventilation, nachdem die vom Hersteller
vorgenommene Verbindung zwischen den 2 Klemmen entfernt wurde,
an die Klemmen 9-10 der Steuereinheit anzuschließen ist. Zu diesem
Zweck eine geeignete Verlängerung aus Silikonmaterial, das hohe
Temperaturen verträgt, vorbereiten, darauf achten, dass das Kabel
nicht die heißen Teile des Heizkamins berührt.
Dieser Schalter unterbricht beim Öffnen der Tür des
Heizkamins den Ventilatorenbetrieb; dieser Umstand wird von der
aktivierten blinkenden Ventilator-Kontrollleuchte angezeigt (Led 2
siehe Kap.5.5) .
Wichtig!
Mcz haftet nicht für eventuellen Rauchaustritt aus den
Auslässen, wenn der Schalter der Steuereinheit nicht
einwandfrei angeschlossen wird.
A1
F
B
A1
A
B
C
D E
F
