INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 4
S.
19
Installation und montage
Technischer Service - Alle Rechte sind der Fa. MCZ Group S.p.A. vorbehalten - - Vervielfältigung verboten
Vergessen Sie dabei nicht, dass:
alle Außenluftklappen über einen Schieber verfügen müssen, der
von außen bedient werden kann und einen Insektenschutz besitzt.
der Querschnitt der Luftklappe netto gemessen wird, d.g. die
Abmessung eventueller Hindernisse zu berücksichtigen ist
(Gitter, usw.).
es notwendig ist, regelmäßig die Filter oder Gitter zu reinigen,
um den Luftdurchfluss zu gewährleisten.
Die Luftklappen dürfen keinesfalls versperrt werden,
wenn der Heizkamin oder der Ventilationsbausatz in
Betrieb sind.
4.5.
ALLGEMEINE REGELN FÜR DIE MONTAGE
Dank seines selbsttragenden Rahmens kann der Einsatz sowohl bei
bereits vorhandenen Feuerräumen, als auch als eigenständiger
Feuerraum angebracht werden.
Wird der Heizofen in einem bereits bestehenden Feuerraum
angebracht, prüfen, dass die Abmessungen des Feuerraums für die
Anbringung geeignet sind.
Kann auf der gewünschten Höhe installiert werden, indem vor Ort eine
geeignete Halterung gebaut wird.
Schätzen Sie stets die statischen Bedingungen der Fläche ein,
auf der das Gewicht lastet und lassen Sie immer mindestens 5
cm Freiraum zwischen dem Kamin und den Wänden.
Führen Sie die Montage der Verkleidung bei trockener Feuerebene aus
und lassen Sie eine Öffnung von 1 cm zur Isolierung.
Wird der Heizkamin in der Nähe von brennbarem Material
aufgestellt, müssen einige Mindestsicherheitsabstände
eingehalten werden:
100 mm (Abstand von Seitenwänden und Rückwand)
80 mm (Isoliermaterial)
100 mm (Höhe vom Fußboden)
4.5.1. MONTAGE EINSATZ
Um den Einbau des Einsatzes zu erleichtern, kann eventuell der äußere
Mantel des Feuerraums entfernt werden, oder nur das
Anschlusselement an den Rauchfang, um den Anschluss an den
Rauchfang zu erleichtern.
4.5.1.1.
Ausbau Rauchabzug
Nachdem die Tür geöffnet ist, genügt es, das obere Leitblech aus
Calorite B zu entfernen und die Schrauben, die den Anschluss D halten,
zu entfernen (Abb. 5); Nach dem Austausch von Rauchfanganschluss
und dem Einsetzen des Heizkamins wird der Anschluss D installiert,
dabei auf die korrekte Verbindung mit dem Rohr des Rauchfangs
achten, die Schrauben gut anziehen und das obere Leitblech aus
Calorite B wieder anbringen.
A
B
C
D

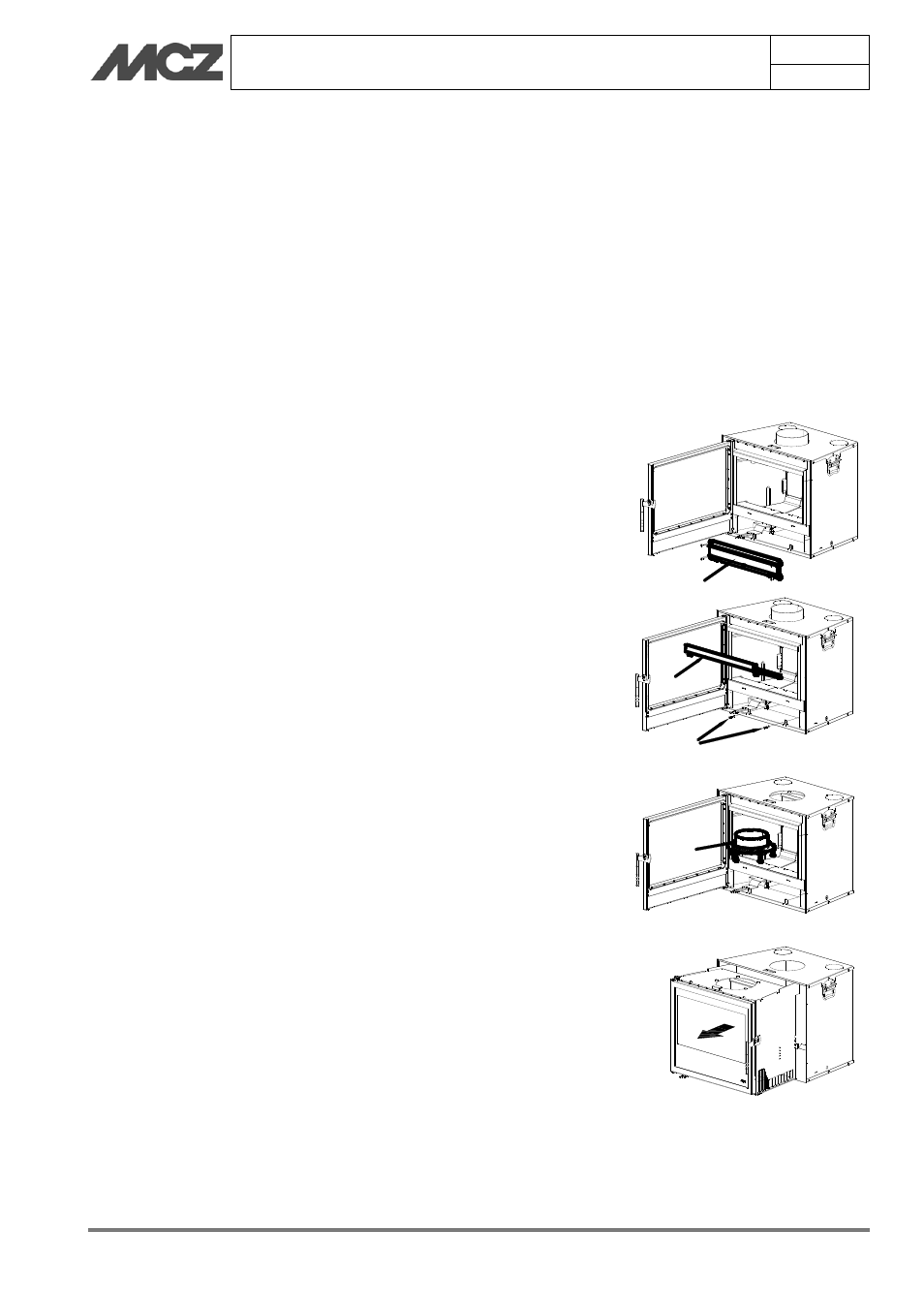

Abbildung 5 – Etwaiger Ausbau Einsatz
