9
2-INSTALLATIONSANLEITUNG
ANSCHLUSS DES GERÄTS AN DEN SCHORNSTEIN
Das Rauchgasabzugsrohr ist vom Hersteller für den Abzug der Rauchgase an der Oberseite des Geräts vorbereitet.
Es besteht die Möglichkeit den Rauchgasabzug auf die Rückseite des Produktes zu verlegen. Im Falle des Ofens STUB müssen die beiden
Schrauben am Bund der Rauchgasanschlüsse gelöst und um 180° gedreht werden; im Falle des Ofens STUB Overnight dagegen muss ein
Anschlussstück für den rückwärtigen Rauchgasauslass erworben werden (siehe nächsten Abschnitt).
Vor dem Installieren des Satzes aus Feuerfest-Material, wo vorgesehen, für die Wärmespeicherung ist das optionale Rauchgasanschlussstück
auf das vorgesehene Rohr am Gerät zu stecken und das Ausbrechloch an der Rückwand-Tafel des Geräts zu öffnen.
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten

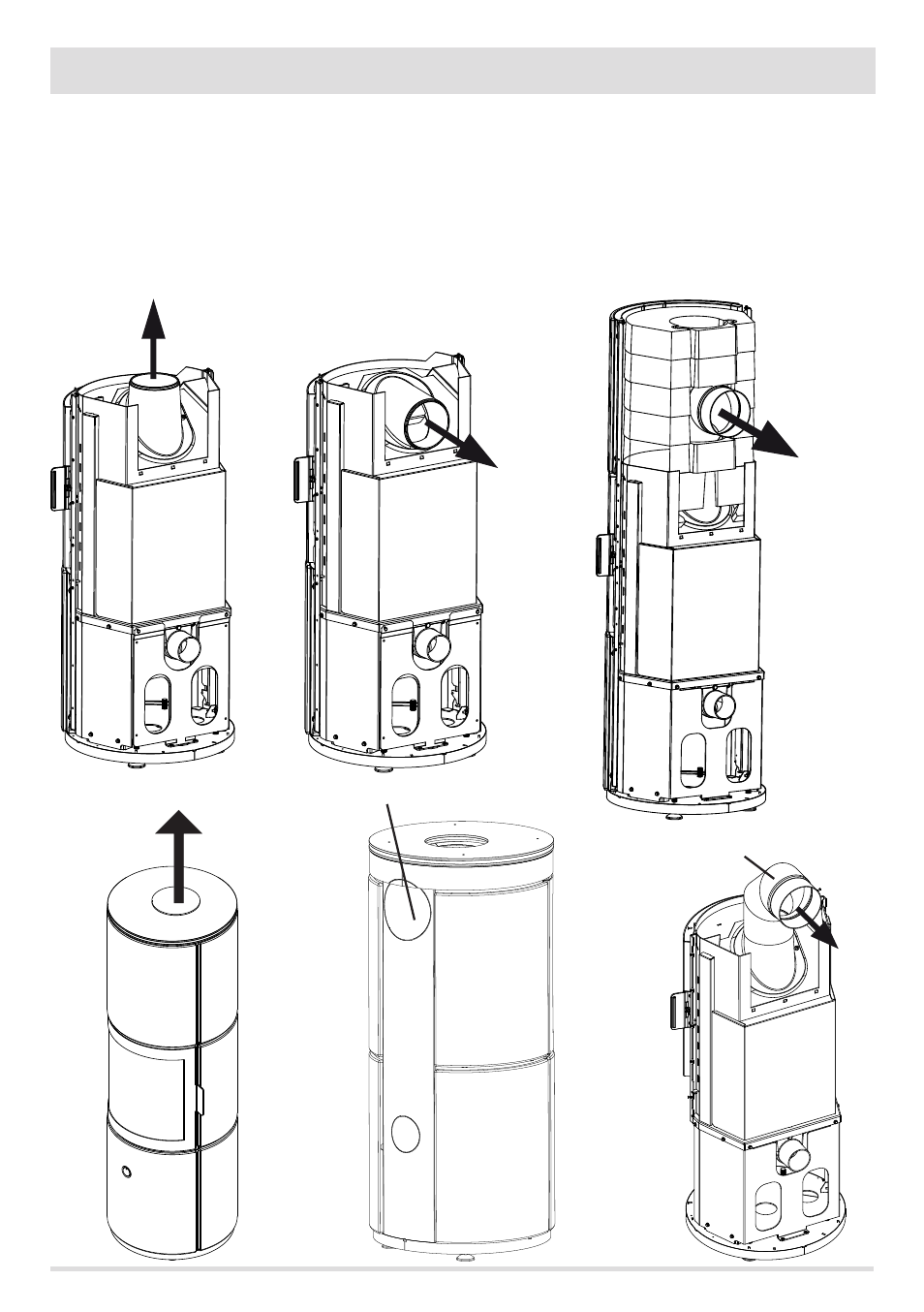

ANSCHLUSSSTÜCK RÜCKWÄRTIGER RAUCHGASAUSLASS
(OPTIONAL) FÜR OFEN STUB OVERNIGHT
AUSBRECHLOCH
ANSCHLUSSSTÜCK RAUCHGASAUSLASS NACH OBEN ODER NACH HINTEN OFEN STUB
ANSCHLUSSSTÜCK RAUCHGASAUSLASS NACH HINTEN OFEN STUB
OVERNIGHT (ANSCHLUSSSTÜCK OPTIONAL)
RAUCHGASAUSLASS NACH OBEN OFEN STUB OVERNIGHT
