7-MONTAGGIO RIVESTIMENTO STUB

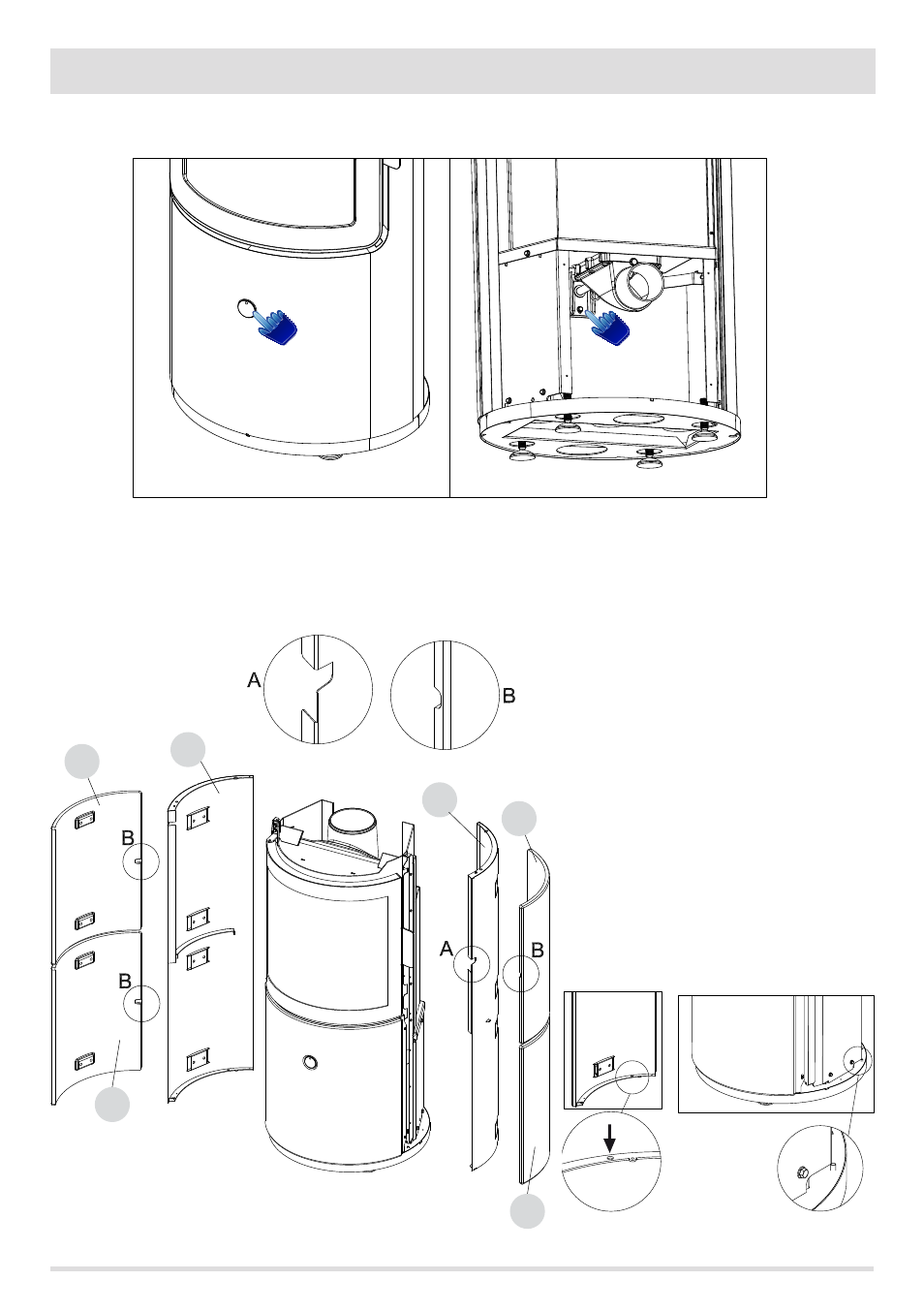

ABB. 5 ZUSAMMENBAU DER SEITLICHEN TAFELN
ABB. 6 MONTAGE DER SEITLICHEN TAFELN
Vor der Installation der Seitenplatten muss man den Luftregler zentrieren und fixieren. Mit einer Hand den Regler in Achse halten (vorn)
und mit der anderen hinten am Ofen die Schraube festziehen.
Montage der seitlichen Tafeln.
Wie bei der zentralen Platte den Rahmen aus Eisen mit acht Schrauben an der Keramikplatte befestigen. Auf der Seite des Griffs hat die
Tafel aus Eisen eine Aussparung (Detailansicht A). Die obere Keramikplatte mit der Aussparung (Detailansicht B) auf derselben Seite wie
die Aussparung des Rahmens aus Eisen positionieren und daher in Richtung der Öffnung der Tür. Die untere und die beiden seitlichen
Keramikplatten der der Öffnung der Tür gegenüberliegenden Seite müssen die Aussparung auf der hinteren Seite haben (ABB.
5 Detail B).
