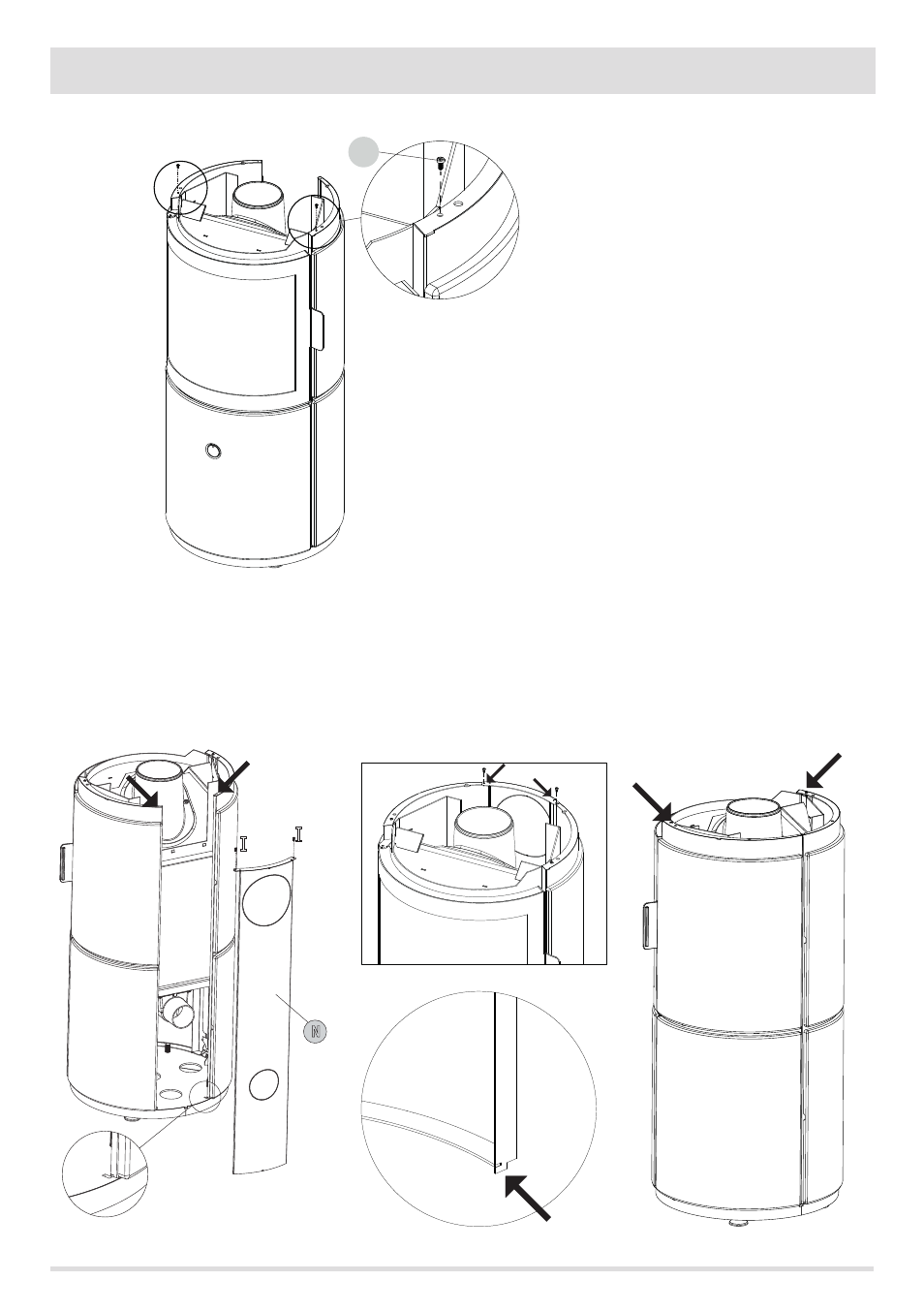

7-MONTAGGIO RIVESTIMENTO STUB
Nach dem Zusammenbau der Platten fügen Sie diese in den StiftS(Abb.6) auf der Hinterseite unten am Ofen und befestigen Sie sie oben
mit der mitgelieferten Schraube “I” (ABB.7).
Montage der hinteren Tafel für den Fall eines Luftauslasses hinten.
Im Falle eines Rauchgasabzugs nach oben treffen die beiden Platten hinten aufeinander und werden oben (A 11) mit den Schrauben “I”
befestigt. Im Falle des rückwärtigen Rauchgasabzugs fügen Sie die Platte “N” in die vorgesehene Verbindung unten am Ofen (ABB.8-10),
dann befestigen Sie oben (ABB.9) die rückwärtige Platte an den beiden Seitenteilen, und zwar mithilfe der mitgelieferten Schrauben “I”.
Bei einem Ofen mit Das Einführen der Topplatte ermöglicht die vollständige Befestigung der Tafeln.
ABB. 7 OBERE BEFESTIGUNG DER SEITLICHEN
TAFELN
ABB. 8 MONTAGE DER HINTEREN TAFEL
ABB. 10 DETAILANSICHT UNTERER STECKSCHLITZ
DER HINTEREN TAFEL
ABB. 11 TAFELN MIT LUFTAUSLASS OBEN
ABB. 9 OBERE BEFESTIGUNG
