4-INSTALLATION UND MONTAGE
WICHTIG!
Die Aufstellung des Geräts und der Anschluss an den Schornstein müssen durch einen spezialisierten Techniker oder
kompetentes Personal erfolgen, so dass alle lokalen bzw. nationalen Bestimmungen und in jedem Fall die Norm UNI
10683 erfüllt sind.
Wenn das Gerät und der zugehörige Rahmen ausgepackt werden, ist zu prüfen, ob alle Teile einwandfrei funktionieren bzw. ob
Transportschäden vorliegen. Wenn das Gerät an einem schwer zugänglichen Ort installiert wird, kann sein Gewicht verringert werden,
indem die Elemente des Feuerraums entfernt werden. Alle Elemente müssen richtig wieder eingesetzt werden.
VORBEREITUNG UND AUSPACKEN
Das Gerät wird in mehreren Frachtstücken auf Paletten geliefert.
• Eins enthält den Geräteaufbau wie in Abb. 1.
• Eine Palette mit den feuerfesten Teilen, dem Karton mit den Seitenteilen, dem Karton mit den Fliesen und dem Karton mit der
Topplatte (Abb. 2,3).
Verpackung öffnen und Kartons entfernen. Nach dem Öffnen der Verpackung die beiden Winkel entfernen, mit denen das Gerät an der
Palette befestigt ist (Abb. 4).
Die beiden Schrauben A und die anderen drei Schrauben B, mit denen der Winkel an der Palette befestigt ist, entfernen und das Gerät
am gewählten Ort positionieren. Dabei darauf achten, ob es den vorgesehenen Eigenschaften entspricht.

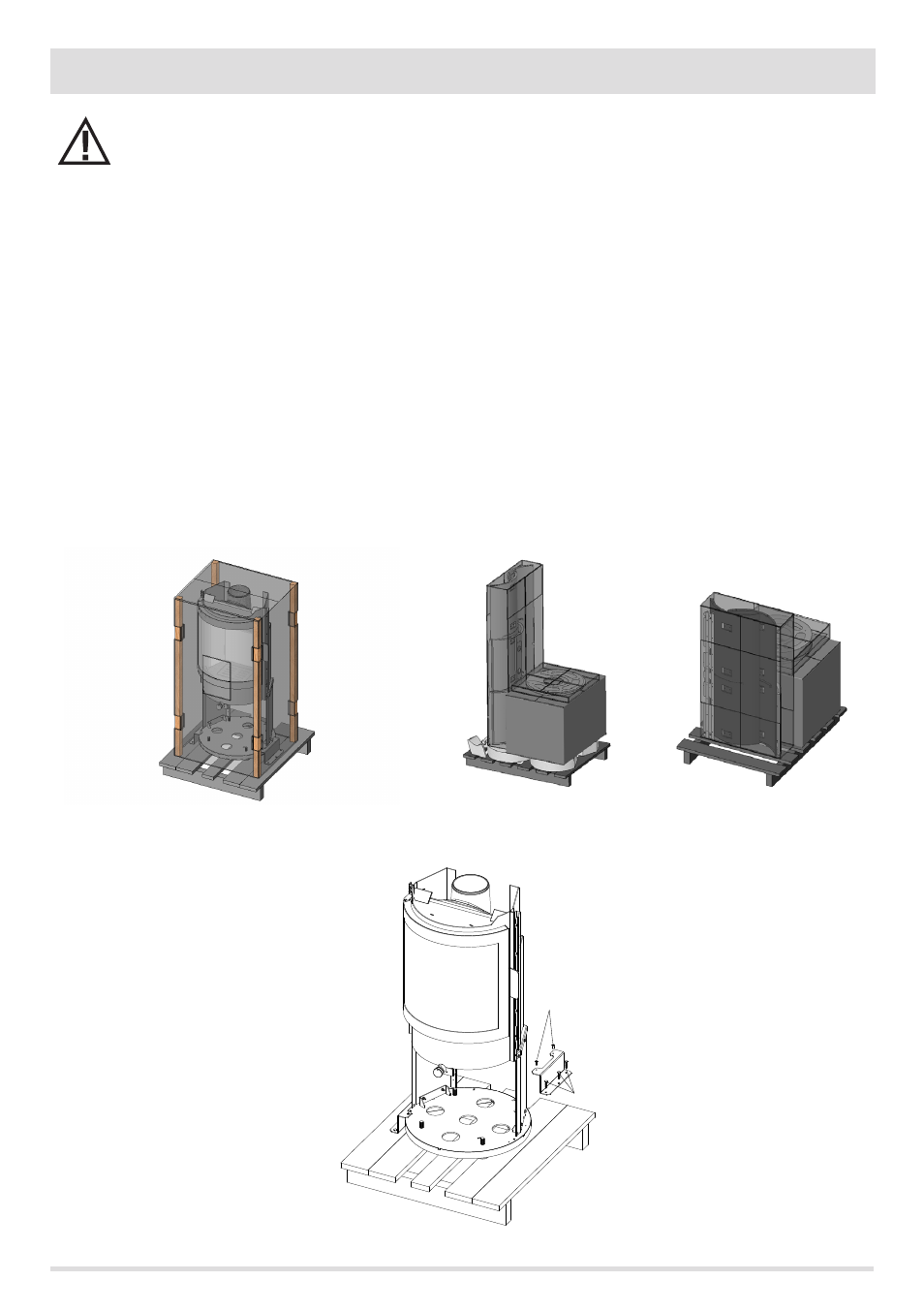

ABB. 1 - FRACHTSTÜCK KONSTRUKTION STUB
ABB. 2 – FRACHTSTÜCK FEUERFESTE TEILE
UND KARTON MIT SEITENTEILEN, FLIESEN
UND TOPPLATTE (STUB OVERNIGHT)
ABB. 4 - ENTFERNEN DER TRANSPORTSCHRAUBEN
ABB. 3 – FRACHTSTÜCK FEUERFESTE TEILE
UND KARTON MIT SEITENTEILEN, FLIESEN
UND TOPPLATTE (STUB)
