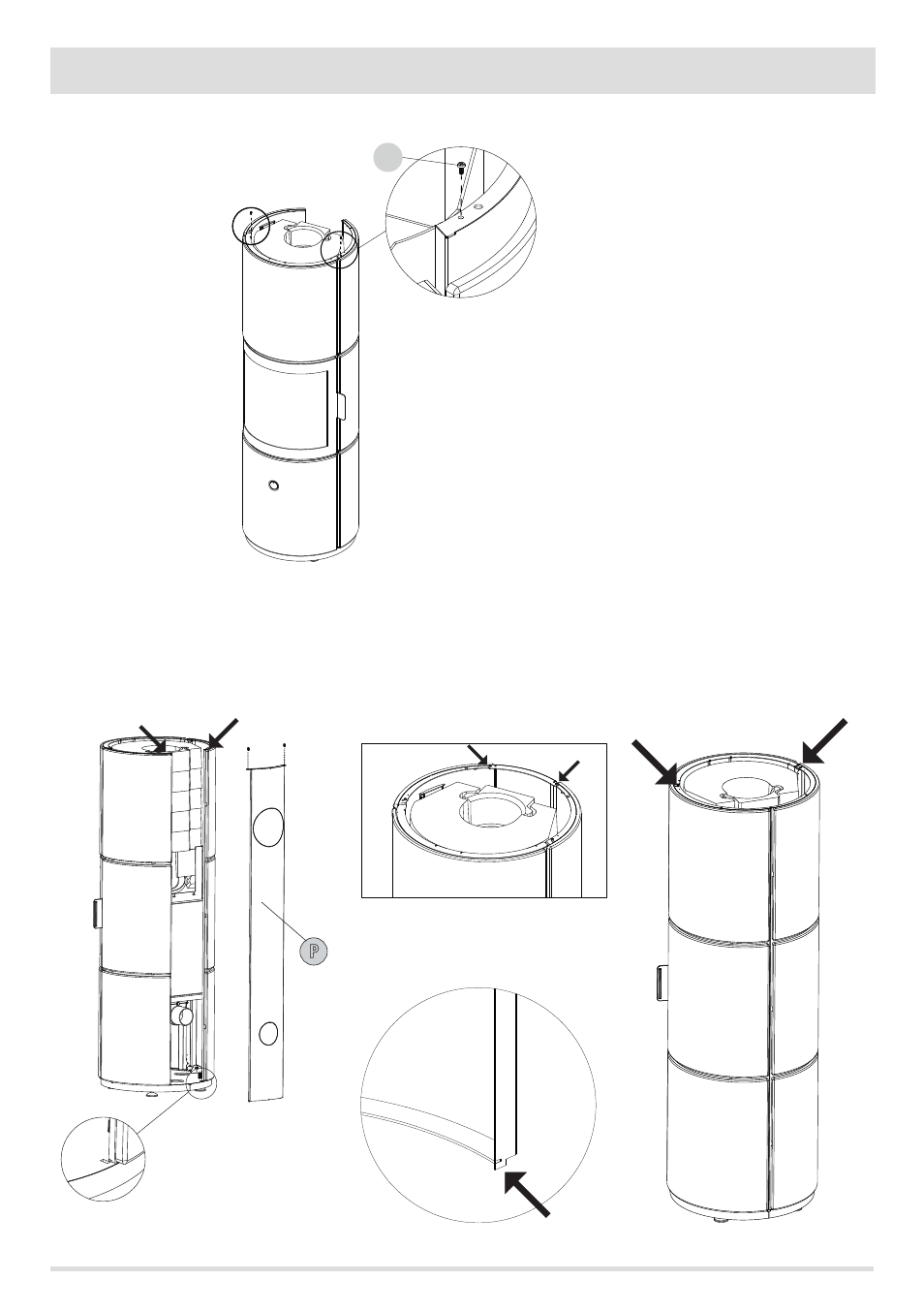

8-MONTAGE VERKLEIDUNG STUB OVERNIGHT
Oben die Platten mit den mitgelieferten Schrauben “I” an der Struktur befestigen (ABB.7).
Montage der hinteren Tafel für den Fall eines Luftauslasses hinten.
Im Falle eines Rauchgasabzugs nach oben treffen die beiden Platten hinten aufeinander und sind (A 11) superiormente dalle due viti
“I”. Im Falle des rückwärtigen Rauchgasabzugs fügen Sie die Platte “P” in die vorgesehene Verbindung unten am Ofen (ABB.8-10), dann
befestigen Sie oben (ABB.9) die rückwärtige Platte an den beiden Seitenteilen, und zwar mithilfe der mitgelieferten Schrauben “I”. Das
Einführen der Topplatte ermöglicht die vollständige Befestigung der Tafeln.
ABB. 7 OBERE BEFESTIGUNG DER
SEITLICHEN TAFELN
ABB. 9 OBERE BEFESTIGUNG
ABB. 8 MONTAGE DER HINTEREN TAFEL
ABB. 10 DETAILANSICHT UNTERER STECKSCHLITZ
DER HINTEREN TAFEL
ABB. 11 TAFELN MIT LUFTAUSLASS OBEN
