8-MONTAGE VERKLEIDUNG STUB OVERNIGHT
VERSION STUB OVERNIGHT MIT RAUCHGASABZUG NACH HINTEN ODER NACH OBEN
Montage der zentralen Platte.
Zuerst die beiden Seitenprofile nehmen und mit den mitgelieferten Schrauben (vier Schrauben rechts und fünf links) an der Konstruktion
des Ofens befestigen (ABB. 1). Die Keramik “A” auf einer Ebene aufstellen, dabei darauf achten, ein weiches Tuch darunter zu positionieren,
um die Oberfläche nicht zu verkratzen. Über der Keramik den Rahmen aus Eisen “F” positionieren und mit einem leichten Druck von oben
mit den vier Schrauben “D”, die mit der Keramikplatte “A” mitgeliefert werden, befestigen (ABB. 2).
Nach dem Zusammenbau von Keramikplatte und Halterung vorsichtig den Luftregelknopf durch die entsprechende Öffnung an der
Platte führen und dann die Keramikplatte der Konstruktion nähern (ABB. 3). Jetzt mit den beiden Schrauben rechts “H” und den beiden
Schrauben links “H” die Platte am Seitenprofil befestigen und dann an der Konstruktion des Ofens (ABB. 4). Bei der zentralen Platte nach
derselben Methode vorgehen (Zusammenbau Rahmen “F” /Keramikplatte “B” und Befestigung am Profil des Ofens mit zwei Schrauben
rechts “H” und zwei Schrauben links “H” ).
WICHTIG:
Wenn die zentrale Tafel unten an den Geräterahmen angebracht wird, muss der Reglergriff mit dem Loch der Tafel
übereinkommen.

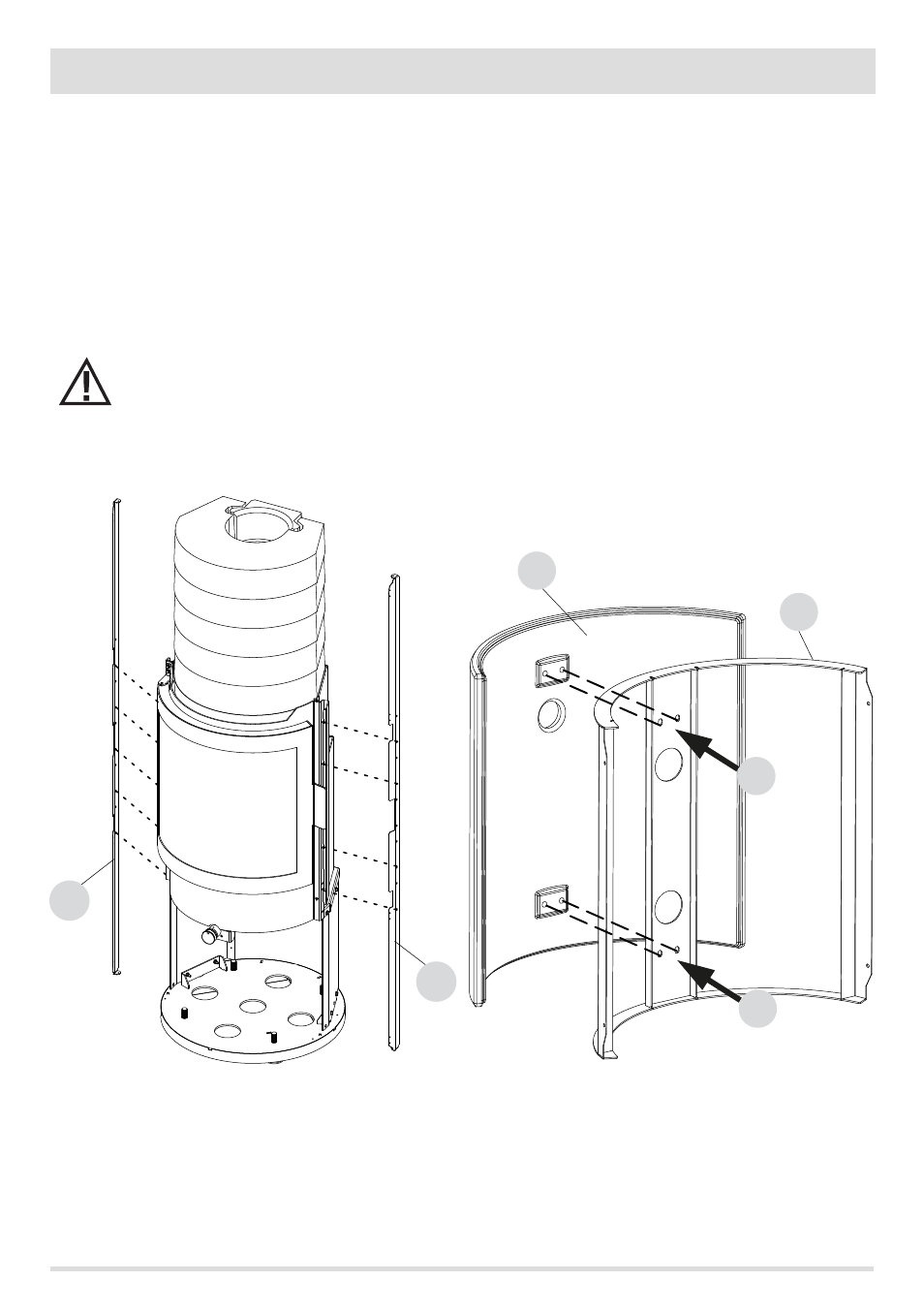

ABB. 1 MONTAGE DER SEITENPROFILE ABB. 2 ZUSAMMENBAU KERAMIKPLATTE
UND HALTERUNG AUS EISEN
