8-MONTAGE VERKLEIDUNG STUB OVERNIGHT

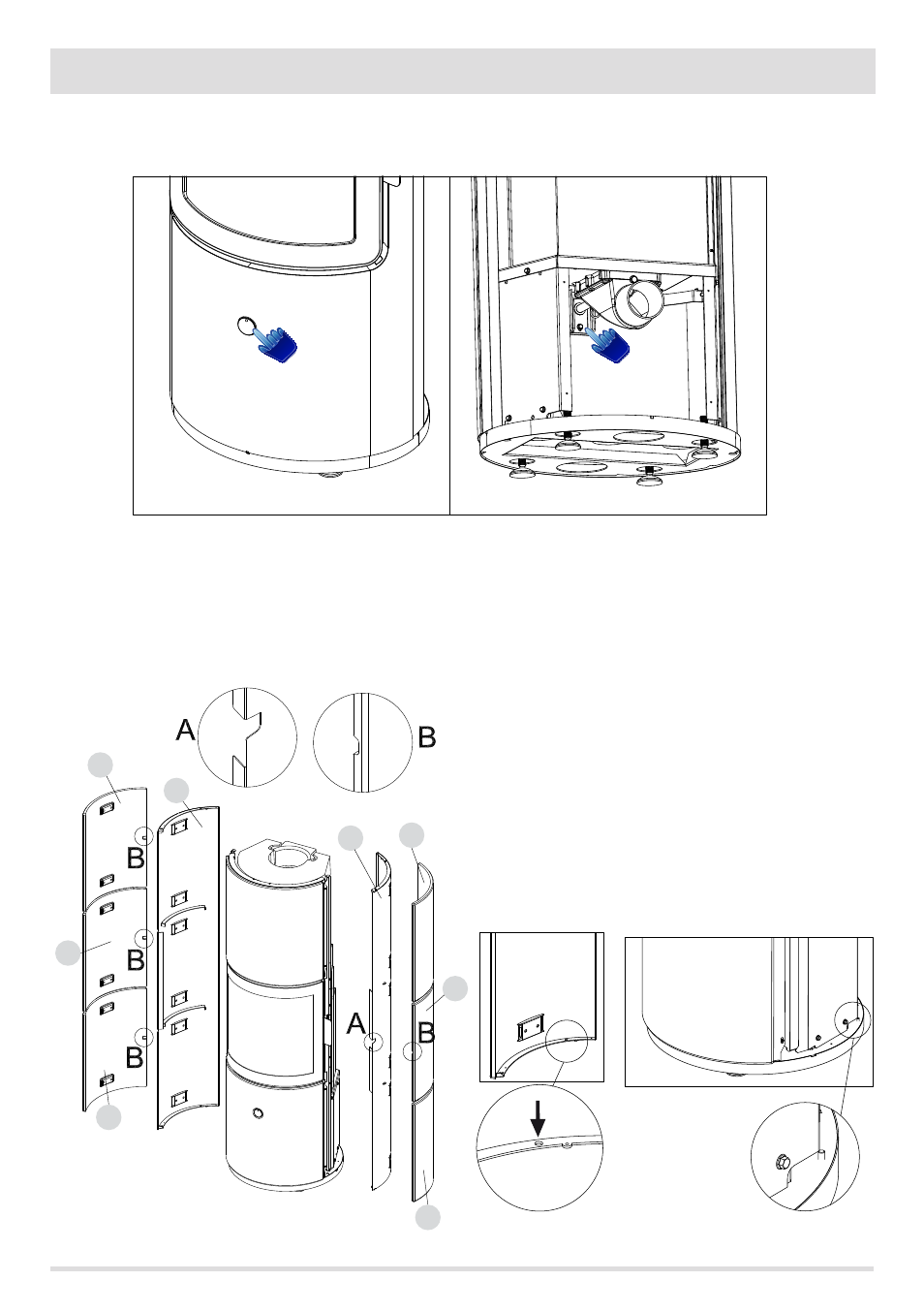

ABB. 5 ZUSAMMENBAU DER SEITLICHEN TAFELN ABB. 6 MONTAGE DER SEITLICHEN TAFELN
Vor der Installation der Seitenplatten muss man den Luftregler zentrieren und fixieren. Mit einer Hand den Regler in Achse halten (vorn)
und mit der anderen hinten am Ofen die Schraube fesdtziehen.
Montage der seitlichen Tafeln.
Wie bei der zentralen Platte den Rahmen aus Eisen pro Seite mit acht Schrauben an den drei Keramikplatten befestigen (siehe Seite
“Zusammensetzung der Keramikbausätze”). Auf der Seite des Griffs hat die Tafel aus Eisen eine Aussparung (Detailansicht A). Die mittlere
Keramikplatte mit der Aussparung (Detailansicht B) auf derselben Seite wie die Aussparung des Rahmens aus Eisen positionieren
und daher in Richtung der Öffnung der Tür. Die untere, die obere und die drei seitlichen Keramikplatten der der Öffnung der Tür
gegenüberliegenden Seite müssen die Aussparung auf der hinteren Seite haben (ABB. 5). Nach dem Zusammenbau der Platten fügen Sie
diese in den StiftS(Abb.6) auf der Hinterseite unten am Ofen.
