34�4�3 Variante mit 3 Relais
Vorgaben
Signale des Rundsteuerempfängers
Stufe
K1
K2
Leistung
1
Aus
Aus
100%
2
Ein
Aus
60%
3
Aus
Ein
30%
4
Ein
Ein
0%
Verkabelung
Abb

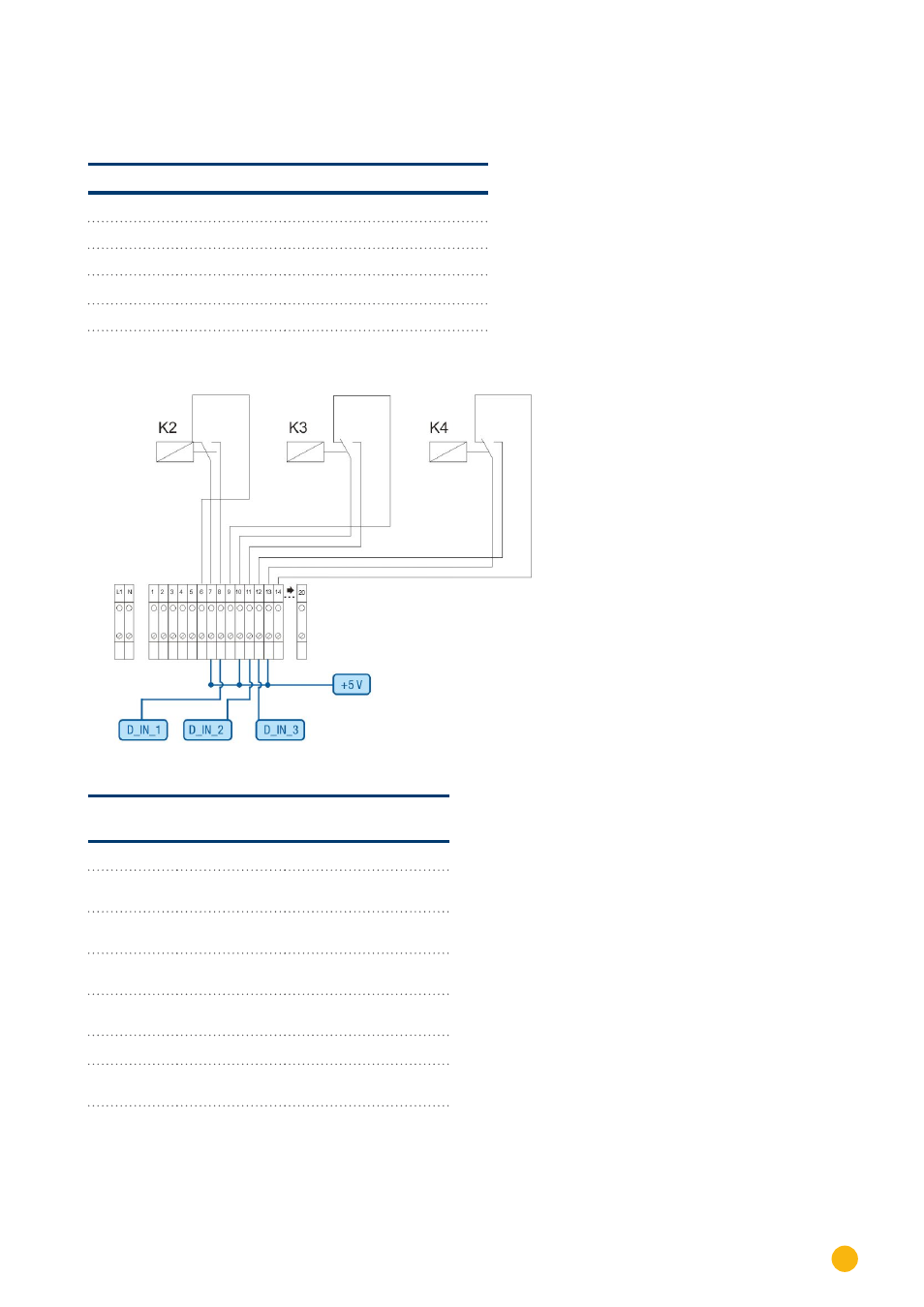

Abb.: Verkabelung Rundsteuerempfänger mit 3 Relais - Beispiel 3
Verbindungen PM+Klemmstecker
und Rundsteuerempfänger
Pin
Belegung
Bedeutung
1
+5V
Steuerspannung Wirkleis-
tung
2
D_IN_1
Stufe 2
60%
3
D_IN_2
Stufe 3
30%
4
D_IN_3
Stufe 4
0%
5
D_IN_4
unbenutzt
6
+5V
Steuerspannung Blind-
leistung (unbenutzt)
