Konfiguration der angeschlossenen Geräte
18�3 Solar-Log™ Meter definieren (nur Solar-Log™ Meter)
In dieser Ausstattungsvariante wird unter Konfiguration | Geräte | Definition der zusätzliche Reiter Meter
angezeigt.

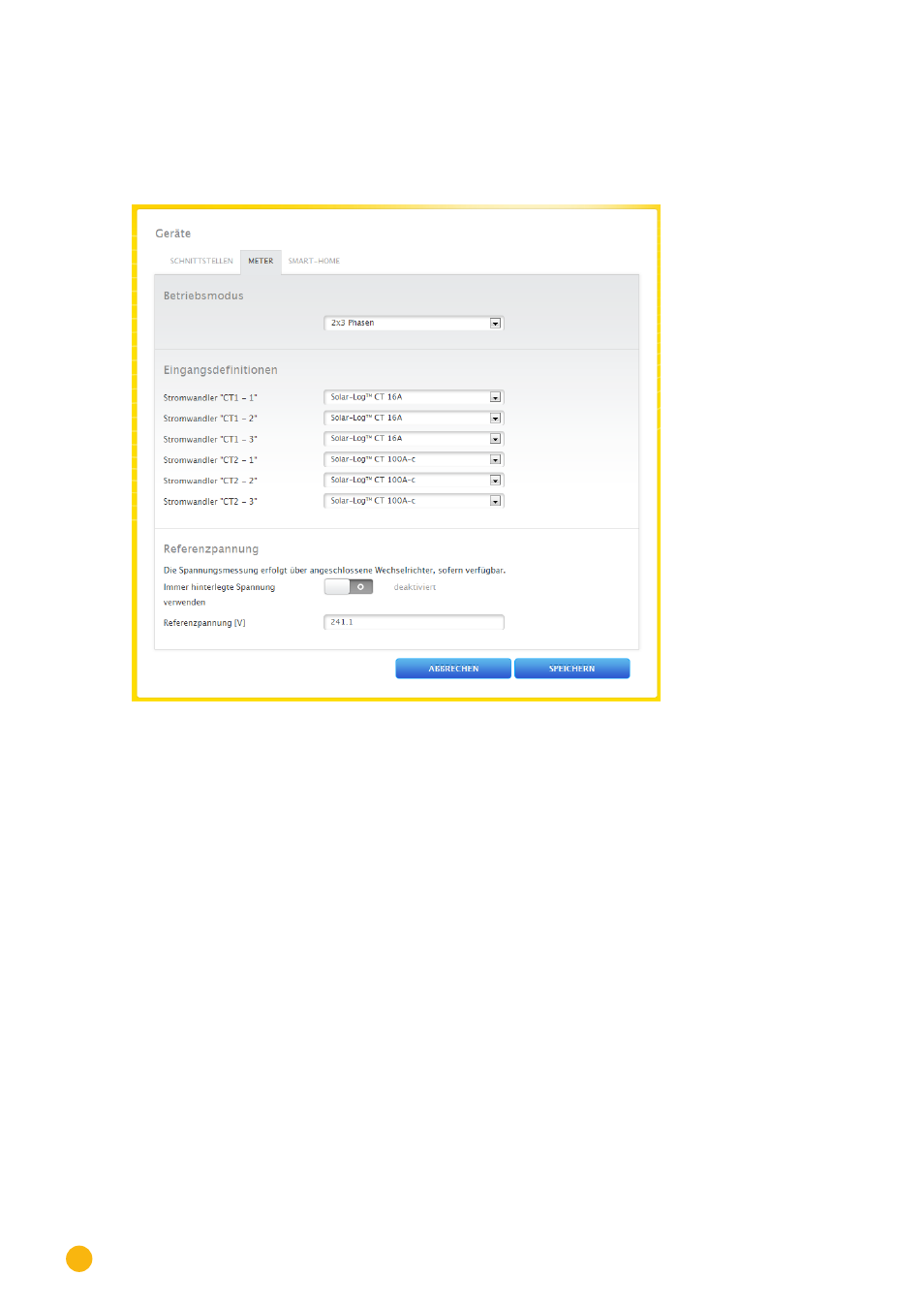

Abb.: Gerätedefinition beim Solar-Log™ Meter
Abschnitt Betriebsmodus:
•
Wählen sie den gewünschten Betriebsmodus aus
Die aufgeführten Betriebsmodi beziehen aich auf die verschiednen möglichen Messkonstallationen.
•
2x3 Phasen steht für die Erfassung von zwei 3-Phasigen Verbrauchern. Dadurch werden die sechs
Messwandler zu zwei Zählern zusammengefasst.
•
1x3 und 3x1 Phasen stehen für die Erfassung von einem 3-Phasigen Verbraucher und drei 1-Phasi-
gen Verbraucher. Hier werden die sechs Messwandler zu vier Zählern zusammengefasst.
•
6x1 Phase stehen für die Erfassung von sechs 1-Phasigen Verbauchern. In diesem Modus werden
sechs Zähler angezeigt.
•
Die anderen Modi lassen sich für andere Messkonstellationen einsetzen.
