Sonstige Anschlüsse
13 Sonstige Anschlüsse
13�1 Alarmkontakt (nur Solar-Log 1000 und 2000)
Solar-Log 1000 und 2000 verfügen über einen Alarmkontakt, der auslöst, wenn die Verbindung zwischen
den beiden Pins unterbrochen wird.
Diese Funktion kann für verschiedene Anwendungen genutzt werden:
•
Zur Diebstahlsicherung von Modulen oder Wechselrichtern.
•
Für die Verkabelung am Montagegestänge bzw. an den Modulen sollte ein witterungsbeständiges,
dünnes Kabel verwendet werden, das bei Belastung reißt. Die maximale Kabellänge liegt bei 500 m.
•
Zugangskontrolle per Türkontakt
•
Überwachung von Trennschaltern
•
Kopplung mit unterbrechungsfreier Stromversorgung USV
Wenn der Kontakt unterbrochen wird, kann der Solar-Log™ folgende Aktionen einleiten:
•
Relais schalten
•
E-Mail versenden
•
SMS versenden
•
Akustisches Signal erzeugen
Am Solar-Log 2000 können die Benachrichtigsaktionen im Bereich Konfiguration | Benachrichtigungen |
Alarm eingestellt werden.
Anschluss
Der Anschluss erfolgt über einen 3-poligen Klemmleistenstecker nach folgendem Schema:

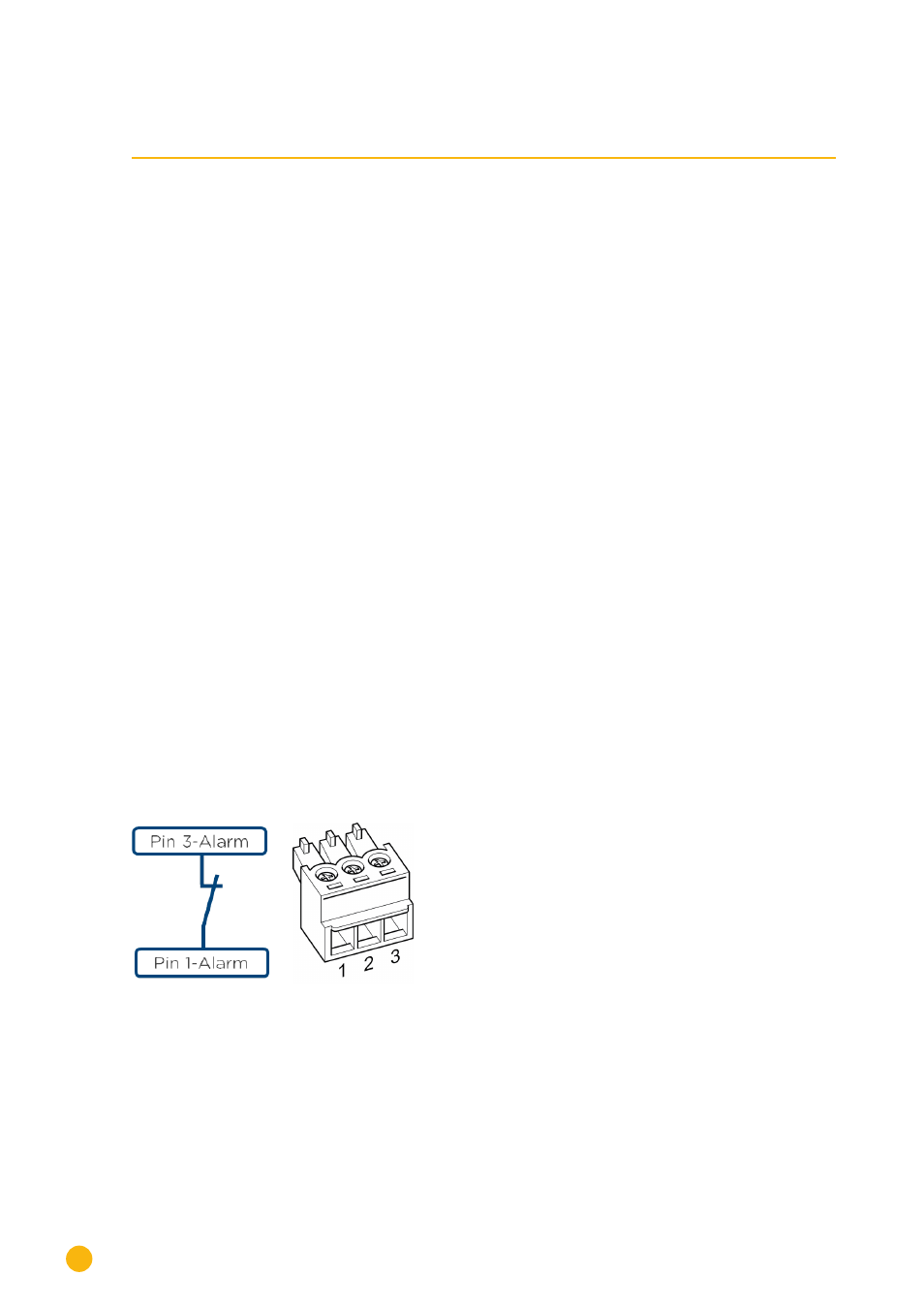

Abb.: Anschlussschema Alarmkontakt
Wird diese Verbindung zwischen Pin 1 und Pin 3 unterbrochen, löst der Alarm aus. Die konfigurierte Aktion
wird ausgelöst.
