Belegung und Verkabelung der Anschlüsse
10�5 S0
Solar-Log 300, 1200 und 2000 verfügen über folgende S0 Schnittstellen:
•
S0-IN B und
•
kombinierte S0_OUT_IN Schnittstelle (S0-IN A und S0-OUT)
10�5�1 S0-IN B
Bei der S0-IN Schnittstelle handelt es sich um eine Hardwareschnittstelle zur Erfassung von Messwerten
von Energiezählern. Für den Anschluss an den Solar-Log™ nutzen Sie den im Lieferumfang enthaltenen
Klemmleistenstecker.

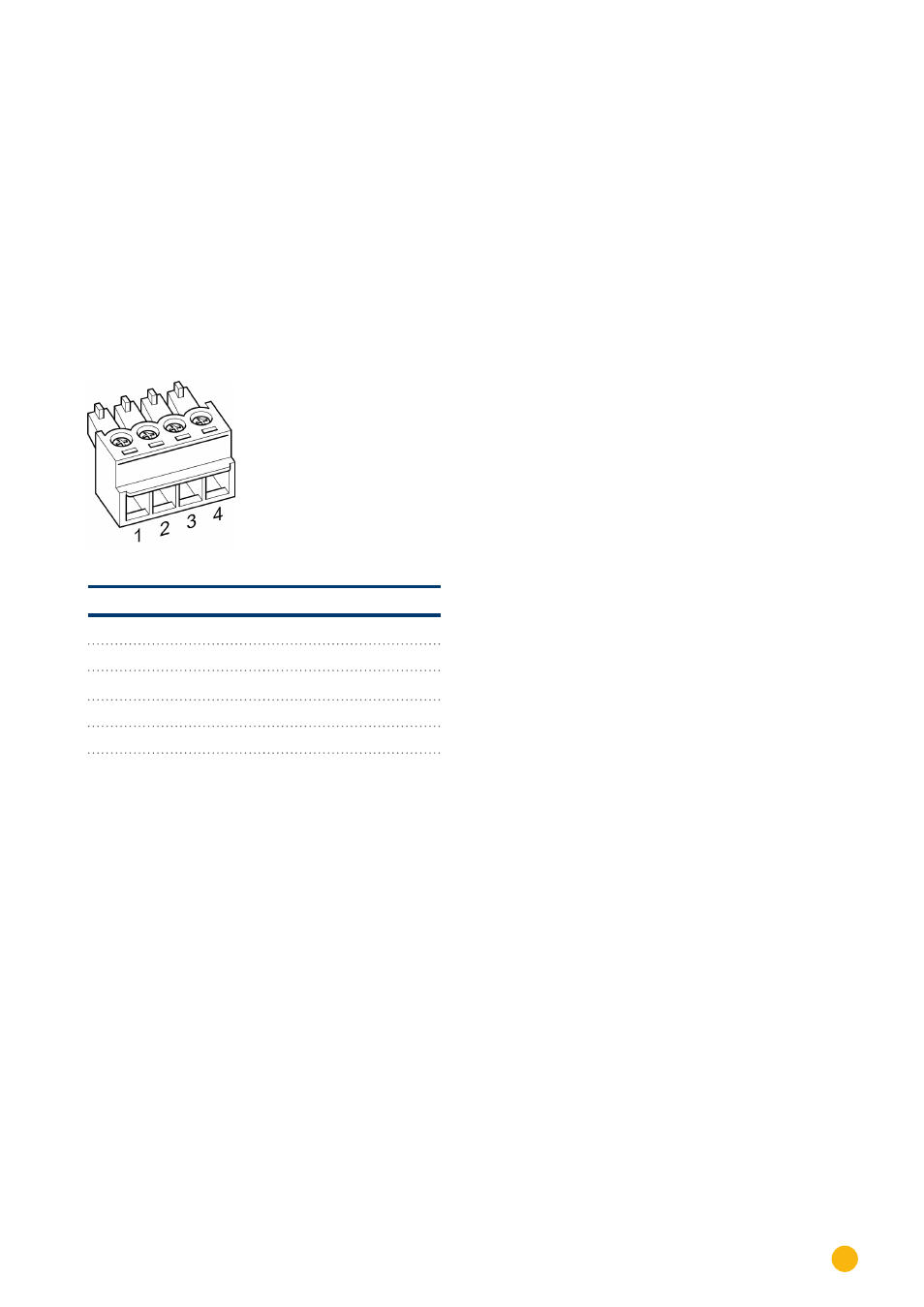

Abb.: 4-poliger Klemmleistenstecker
S0-IN A
Pin Belegung
1 S0 + Ausgang 27mA
2 S0 - Eingang max 27mA
3 Messkontakt
4 Masse
Installationshinweise für externe Stromzähler finden Sie auch im Kapitel „12.5 Externe Stromzähler“ auf
Seite 52.
