Belegung und Verkabelung der Anschlüsse
10�6 PM+
Solar-Log™ PM+ Geräte sind mit einer 6-poligen PM+ Schnittstelle an der Oberseite des Solar-Log™ ausge-
stattet.
Diese Schnittstelle ist für die Kopplung mit potentialfreien Kontakten von Rundsteuerempfängern oder
Fernwirkanlagen konzipiert. Es können 2 Rundsteuerempfänger angeschlossen werden. Somit können Be-
fehle der Netzbetreiber für Wirk- und Blindleistung ausgewertet werden.

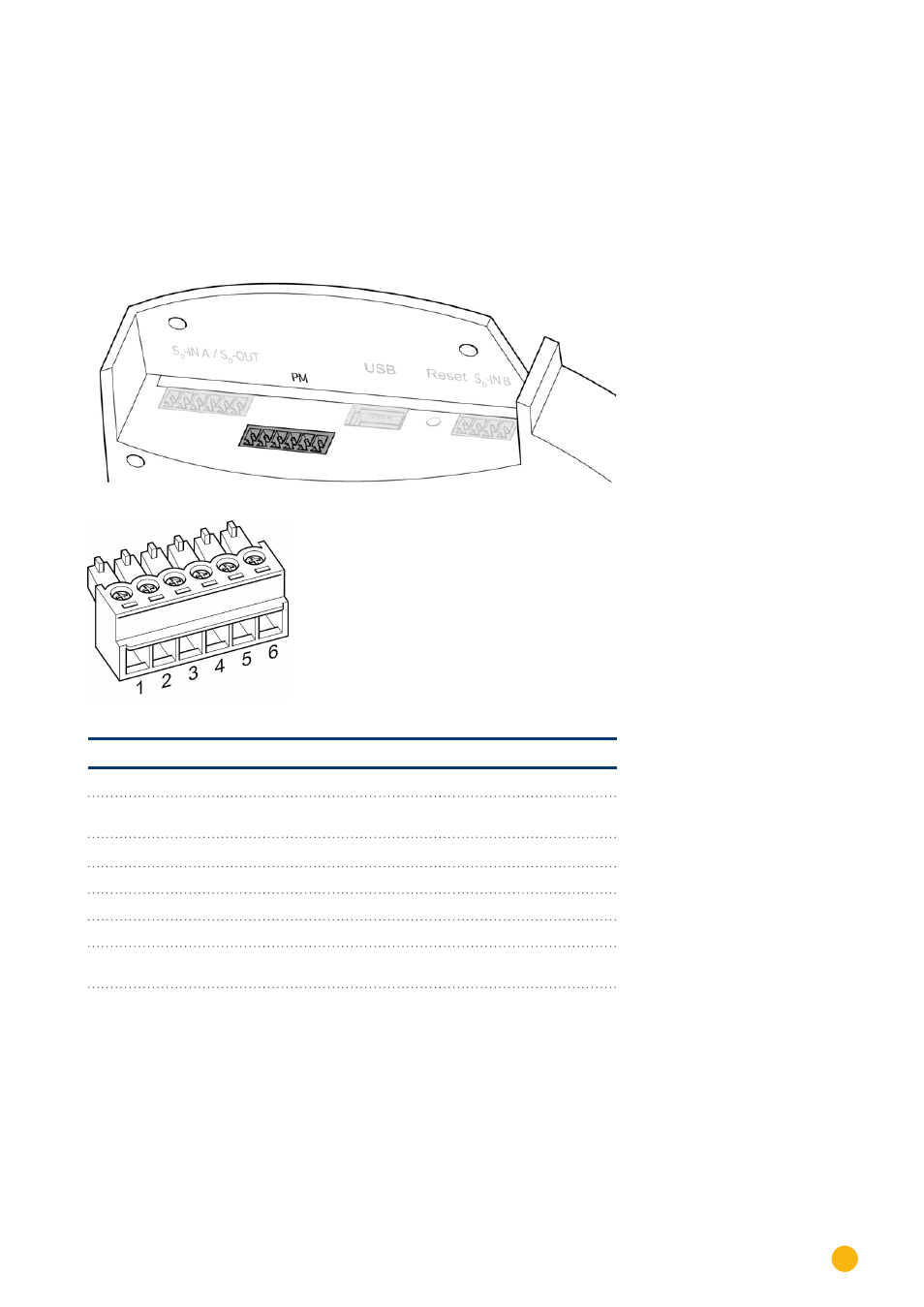

Abb.: 6-polige PM+Schnittstelle
Abb.: 6-poliger Klemmleistenstecker
PM+
Pin
Belegung
Beschreibung
1
+5V
Steuerspannung für
Wirkleistungssteuerung
2
D_IN_1
Steuereingang 1
3
D_IN_2
Steuereingang 2
4
D_IN_3
Steuereingang 3
5
D_IN_4
Steuereingang 4
6
+5V
Steuerspannung für Blind-
leistungsregelung
Um größtmögliche Flexibilität zu ermöglichen, können den Eingängen D_IN_1 bis D_IN_4 individuelle Leis-
tungs- und Blindleistungswerte zugeordnet werden.
Weitere Informationen dazu im Kapitel
Anschlussbeispiele für Rundsteuerempfänger finden Sie im Anhang
