Zubehör anschließen
12�2 Sensor Box Professional Plus
Die Sensor Box Professional Plus wird eingesetzt um die Einstrahlung der Sonne zu erfassen. Mit diesem
Zubehör kann der Solar-Log™ die Abweichung zwischen der möglichen und der tatsächlichen Produktion
berechnen.
An den Solar-Log™ lassen sich bis zu 9 Sensor Box Professional Plus anschließen. Die Solarstrahlungs-
sensoren müssen so angebracht werden, dass die Solarzelle des Sensors und die Module der Solaranlage
möglichst gleich zur Sonne ausgerichtet sind, d.h. der Sensor muss die gleiche Ausrichtung und Neigung
erhalten.
Die Position des Sensors sollte so gewählt werden, dass möglichst:
•
keine Verschattung auftritt.
•
Schnee im Winter die Funktion des Sensors nicht unverhältnismäßig beeinträchtigt.
Hierfür wird eine Montage seitlich oder oberhalb der Solarmodule empfohlen. Bei Dachparallel-Anlagen
können meist überstehende Montageschienen als Montagefläche genutzt werden. In anderen Fällen ist ggf.
eine geeignete Montagehilfe zu beschaffen.
Bei Anlagen mit unterschiedlichen Modulausrichtungen sollte für jede Ausrichtung eine Sensor Box Profes-
sional Plus verbaut werden.
Der Solar-Log™ kann über die Sensor Box Professional Plus (mit optionalem Zubehör) weitere Umweltda-
ten erfassen und speichern. Die Umweltdaten umfassen:
•
Einstrahlung der Sonne (Integriert)
•
Modultemperatur
Die Modultemperatur wird über einen integrierten Zell-Temperatursensor erfasst, sodass eine wei-
tere aufwändige Montage an einer Modulrückseite entfällt.
•
Umgebungstemperatur (optional, Art-Nr.: 220062)
•
Windgeschwindigkeit (optional, Art-Nr.:220061)
Für weiterführende Auswertungen und Analysen stellen diese Daten wichtige Kennwerte für die Ertrags-
kontrolle dar.
Hinweise zur Dachmontage
Der Einstrahlsensor ist speziell für den dauerhaften Einsatz im Außenbereich konzipiert (IP65). Die mitge-
lieferten Kabel für Sensor Box Professional Plus sind UV- und witterungsbeständig.

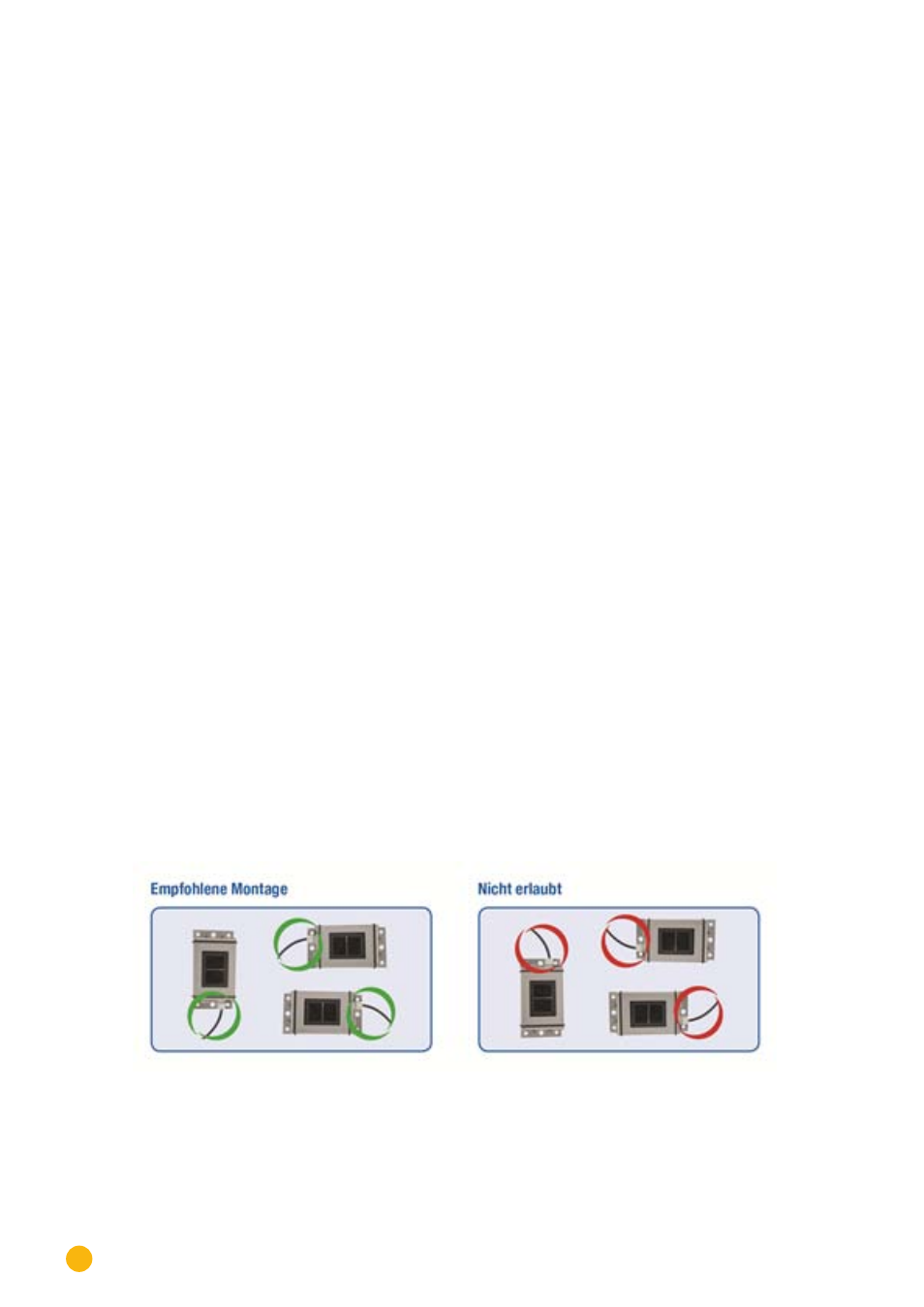

Abb.: Montagehinweise Sensor Box Professional Plus
Bitte achten Sie bei der Montage des Sensors darauf, das Anschlusskabel entsprechend der Abbildung
anzuordnen.
