Seite 10: Cm bq, Handbremszylinder hand brake cylinder 105

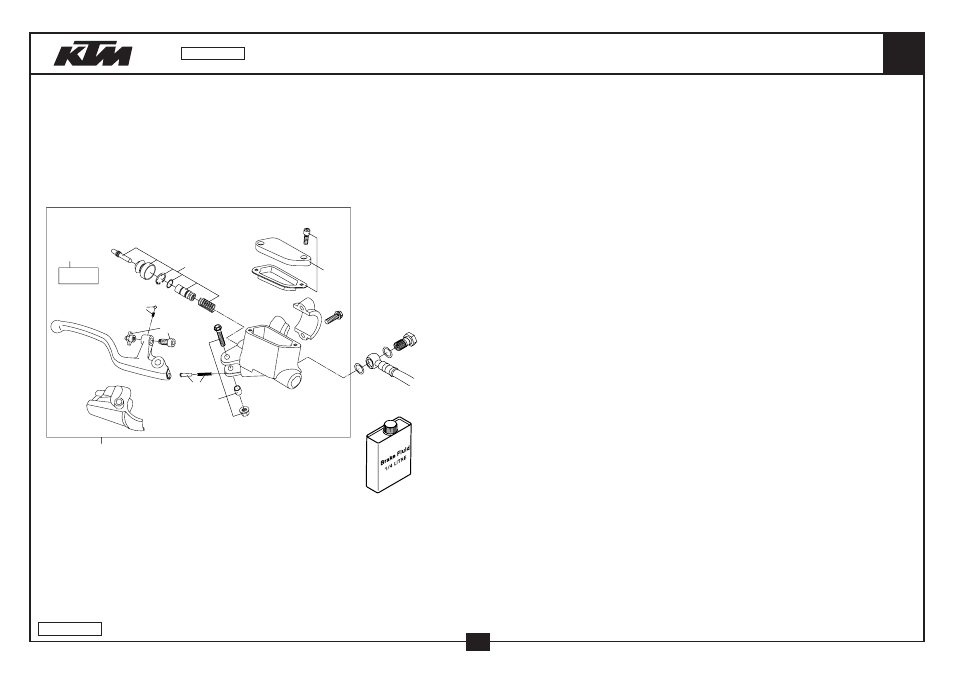

HANDBREMSZYLINDER
HAND BRAKE CYLINDER
105
1
2
3
4
5
7
8
9
bk
6
bn
bn
ck
cp
ik
#1, #2
#1
#2
cm
bq
04-461.13.0
8
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
470.13.001.000
HANDBREMSZYLINDER KPL.85 SX 03
HAND BRAKE CYL. CPL. 85 SX 03
1
2
470.13.002.000
BREMSHEBEL LOSE 85 SX 2003
BRAKE LEVER LOOSE 85 SX 2003
1
3
470.13.003.000
ZYLINDERDECKEL KPL. VORNE 2003
CYLINDER COVER CPL. FRONT 2003
1
4
470.13.004.000
SCHUTZKAPPE 85 SX 2003
PROTECTION COVER 85 SX 2003
1
5
470.13.005.000
SCHELLE FÜR BREMSZYLINDER 2003
CLAMP FOR BRAKE CYLINDER 2003
1
6
470.13.006.000
SCHRAUBE+BÜCHSE+MUTTER 03
SCREW+BUSHING+NUT 03
1
7
470.13.007.000
EINSTELLSCHRAUBE KPL. 85 SX 03
ADJUSTING SCREW CPL. 85 SX 03
1
8
470.13.008.000
REP.SATZ KOLBEN VORNE 85 SX 03
REP.SET PISTON FRONT 85 SX 03
1
9
470.13.009.000
KUGEL+FEDERN+FEDERFÜHRUNG 03
BALL+SPRING+SPRING GUIDE 03
1
10
470.13.010.000
BREMSSCHLAUCH VORNE 85 SX 03
BRAKE HOSE FRONT 85 SX 03
1
13
0770 080019
O-RING 8,00X1,00 EPDM
O-RING 8,00X1,00 EPDM
2
16
565.09.064.100
STOVER-FLANSCHMUTTER M6 10.9
SELF LOCKING NUT M6 10.9
1
20
0015 060203
SK.BUNDSCHRAUBE M 6X20 SW=8
HH COLLAR SCREW M 6X20 WS=8
2
22
0015 060303
SK.BUNDSCHRAUBE M 6X30 SW=8
HH COLLAR SCREW M 6X30 WS=8
1
25
470.13.025.000
HOHLSCHRAUBE BREMSZYLINDER 03
HOLLOW SCREW BRAKE CYLINDER 03
1
80
306054
BREMSFLÜSSIGKEIT DOT 5.1
BRAKE FLUID DOT 5.1
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-475.13.0
2004
