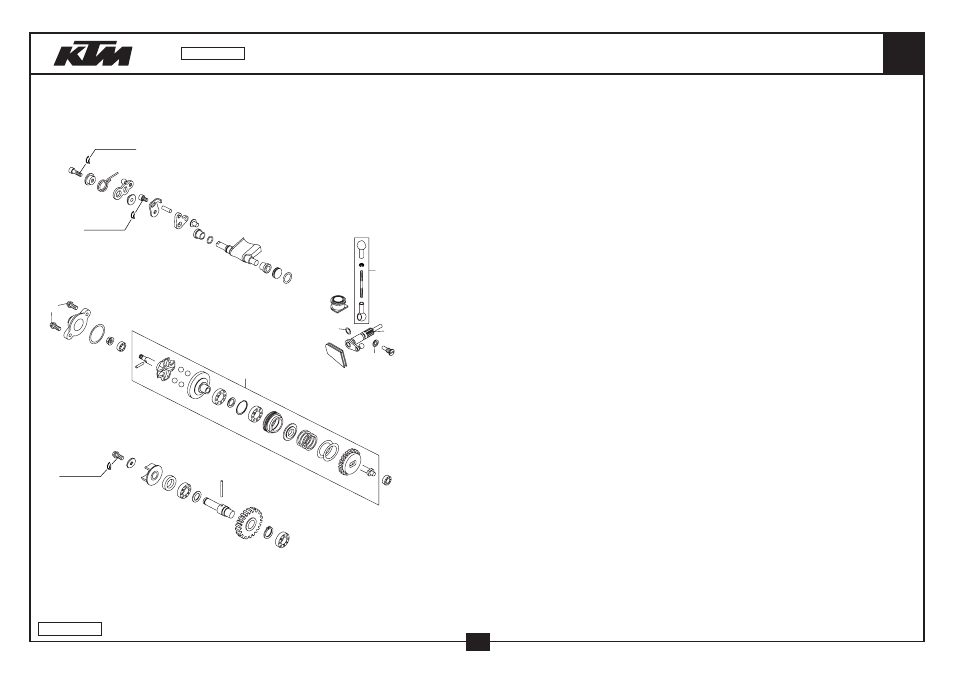

Seite 29: Seite, Auslasssteuerung exhaust control 105
AUSLASSSTEUERUNG
EXHAUST CONTROL
105
7
8
bk
bl
ck
cn
cn
cp
cq
cs
ct
dq
ep
eq
eq
es
et
fk
fm
fn
fo
fp
fr
fs
ft
gl
go
gp
gq
gr
gs
hp
ip
jm
jn
jp
js
js
dk
LOCTITE 243
LOCTITE 243
LOCTITE 243
bm
bm
04-470.37.0
27
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
7
546.37.070.200
VERSCHLUSSDECKEL 2003
CLOSING COVER 2003
1
8
0770 020200
O-RING 21,95X1,78 NBR
O-RING 21,95X1,78 NBR
1
10
470.37.010.000
VERSCHLUSSDECKEL 85 SX 2003
CLOSING COVER 85 SX 2003
1
11
0770 120020
O-RING 12,00X2,00 NBR 70
O-RING 12,00X2,00 NBR 70
1
12
0770 008015
O-RING 8,00X1,5
O-RING 8,00X1,5
2
20
475.37.020.000
STEUERKLAPPE 105 SX 2004
CONTROL FLAP 105 SX 2004
1
23
470.37.023.000
LAGERHÜLSE 85 SX 2003
BEARING SLEEVE 85 SX 2003
2
25
0912 050063
ISK.SCHRAUBE DIN 912 M 5X6
AH SCREW DIN 912 M 5X6
1
26
0912 050163
ISK.SCHRAUBE DIN 912 M5X16
AH SCREW DIN0912-M 5X16
1
28
0015 050123
SK.BUNDSCHRAUBE M 5X12 SW=8
HH COLLAR SCREW M 5X12 WS=8
1
29
0015 050203
SK.BUNDSCHRAUBE M 5X20 SW=8
HH COLLAR SCREW M 5X20 WS=8
2
30
0349 000050
SCHEIBE DIN7349-5X15X2
WASHER DIN7349-5X15X2
1
36
470.37.036.000
MITNEHMERBLECH 85 SX 2003
DRIVER SHEET 85 SX 2003
1
45
0471 100010
SICHERUNGSRING DIN0471-10X1
CIRCLIP DIN0471-10X1
1
46
0625 006087
RILLENKUGELLAGER 608 2RS C3
GROOVED BALL BEAR. 608 2RS C3
2
48
0760 082472
WELLENDICHTRING 8X24X7 A DUO
SHAFT SEAL RING 8X24X7 A DUO
1
49
543.34.015.000
SCHEIBE 10X14X0,5 STAHL
WASHER 10X14X0,5 STEEL
1
50
470.37.050.044
FLIEHKRAFTVERSTELLER KPL. 03
CENTRIFUGAL TIMER CPL. 03
1
52
470.35.054.026
WASSERPUMPENANTRIEBSRAD 2003
WATER PUMP GEAR 2003
1
53
470.35.058.000
ZYLINDERSTIFT 2X22
PIN 2X22
1
54
470.35.054.000
WASSERPUMPENWELLE 85 SX 2003
WATER PUMP SHAFT 85 SX 2003
1
55
470.35.055.000
WASSERPUMPENRAD 85 SX 2003
WATER PUMP WHEEL 85 SX 2003
1
57
0603 040801
CU-DICHTRING DIN7603- A4X8X1
COPPER GASKET DIN7603- A4X8X1
1
58
470.37.058.000
ARRETIERSCHRAUBE VERSTELLW. 03
LOCK SCREW CONTROL SHAFT 03
1
59
470.37.057.000
VERSTELLWELLE 85 SX 03
CONTROL SHAFT 85 SX 03
1
61
470.35.061.000
VERSCHLUSSCHRAUBE M6X8
SCREW M6X8
1
64
565.09.064.100
STOVER-FLANSCHMUTTER M6 10.9
SELF LOCKING NUT M6 10.9
1
65
470.37.065.000
EINSTELLHEBEL 85 SX 2003
CONTROL LEVER 85 SX 2003
1
66
546.37.066.000
ÜBERLASTFEDER
OVERLOAD SPRING
1
67
470.37.067.000
FEDERHÜLSE 85 SX 2003
SPRING SLEEVE 85 SX 2003
1
68
470.37.068.000
LAGERHÜLSE 85 SX 2003
BEARING SLEEVE 85 SX 2003
1
75
0007 050180
ZYLINDERSTIFT DIN 7-5X18MM(M6)
CYLINDER PIN DIN 7-5X18(M6)
1
85
470.37.085.000
ANSCHLAGBLECH 85 SX 2003
STOP SHEET 85 SX 2003
1
92
470.37.092.000
DICHTELEMENT OBEN 85 SX
GASKET RUBBER TOP 85 SX
1
93
470.37.093.000
DICHTELEMENT UNTEN 85 SX
GASKET RUBBER BOTTOM 85 SX
1
95
470.37.095.044
GESTÄNGE KPL. 85 SX 03
CONNECT. ROD CPL. 85 SX 03
1
98
546.37.098.100
RILLENKUGELLAGER 626LLBC3/5K
BALL BEARING 626LLBC3/5K
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-475.37.0
2004
