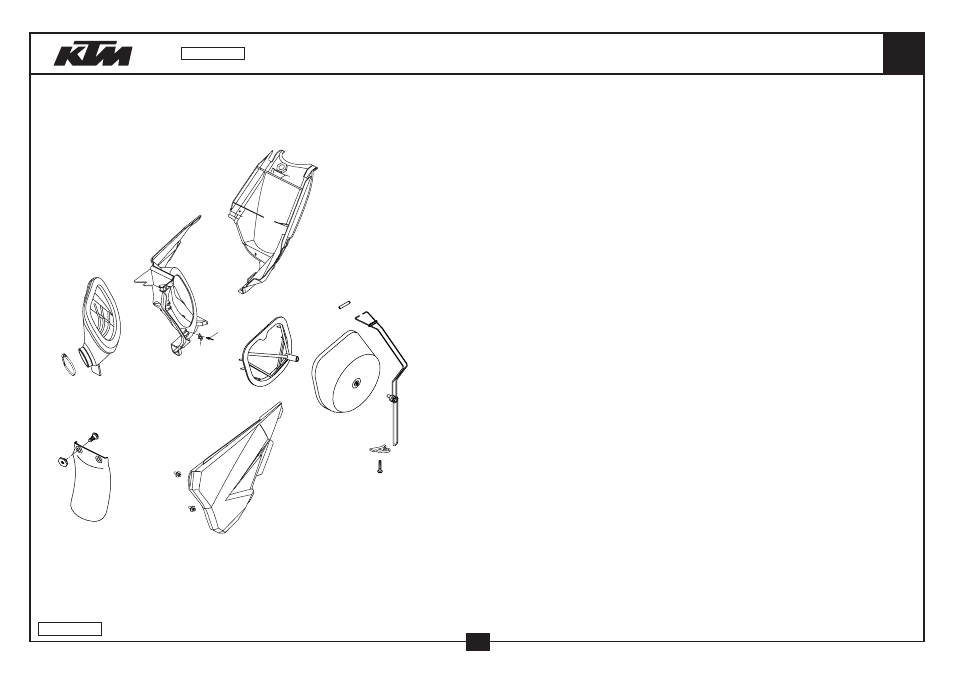

Seite 17: Luftfilterkasten air filter box 105
LUFTFILTERKASTEN
AIR FILTER BOX
105
1
3
4
8
bk
bp
bq
br
bs
bt
cq
9
7
7
bl
ck
fs
jm
03-470.06.0
15
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
470.06.001.051
FILTERWAND 85 SX 2003
FILTER WALL 85 SX 2003
1
3
470.06.003.000
LUFTFILTERDECKEL 85 SX 2003
FILTER BOX COVER 85 SX 2003
1
4
470.06.001.052
KASTENHINTERTEIL 85 SX 2003
REAR PART FILTER BOX 85 SX 03
1
7
548.06.008.051
SCHNELLVERSCHLUSS-NIPPEL 03
QUICK RELEASE-NIPPLE 03
2
8
548.06.008.052
BLINDNIETE 3,2MM ALU 03
RIVET 3,2MM ALU 03
4
9
548.06.008.050
SCHNELLVERSCHLUSS-FEDERLASCHE
QUICK RELEASE-SPRING HANGER
2
10
460.06.010.000
SPRITZSCHUTZ 60/65 SX '98
SPLASH PROTECTOR 60/65 SX '98
1
11
470.06.010.050
VERSCHRAUBUNG SPRITZSCHUTZ
SCREW CONNECTION SPLASH SHIELD
2
15
503.06.015.000
LUFTFILTER 125-380 '98
AIR FILTER 125-380 '98
1
16
503.06.016.000
FILTERTRÄGER 125-380 '98
FILTER CARRIER 125-380 '98
1
17
503.06.017.000
FILTERHALTEBÜGEL KPL. 2TAKT'98
FILTER SUPPORT CPL.2-STROKE'98
1
18
503.06.018.000
FILTERTRÄGERHÜLSE 125-380 '98
FILTER SUPPORT BUSH 125-380'98
1
19
470.06.019.000
BEFEST.BLECH F. FILTERBÜGEL VO
FASTEN. DEVICE FILTER SUPPORT
1
20
0017 060303
SONDERSCHRAUBE T60 6X30 SW=6
SPECIAL SCREW T60 6X30 WS=6
1
26
470.06.026.000
VERGASERMANSCHETTE 85 SX 2003
CARB. CONNECTING BOOT 85 SX 03
1
58
460.05.058.000
SCHLAUCHBINDER 40-60MM
HOSE CLAMP 40-60MM
1
92
590.01.092.050
SONDERSCHRAUBE M6X12,5 SW=8
SPECIAL SCREW M6X12,5 WS=8
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
03-470.06.0
2004
