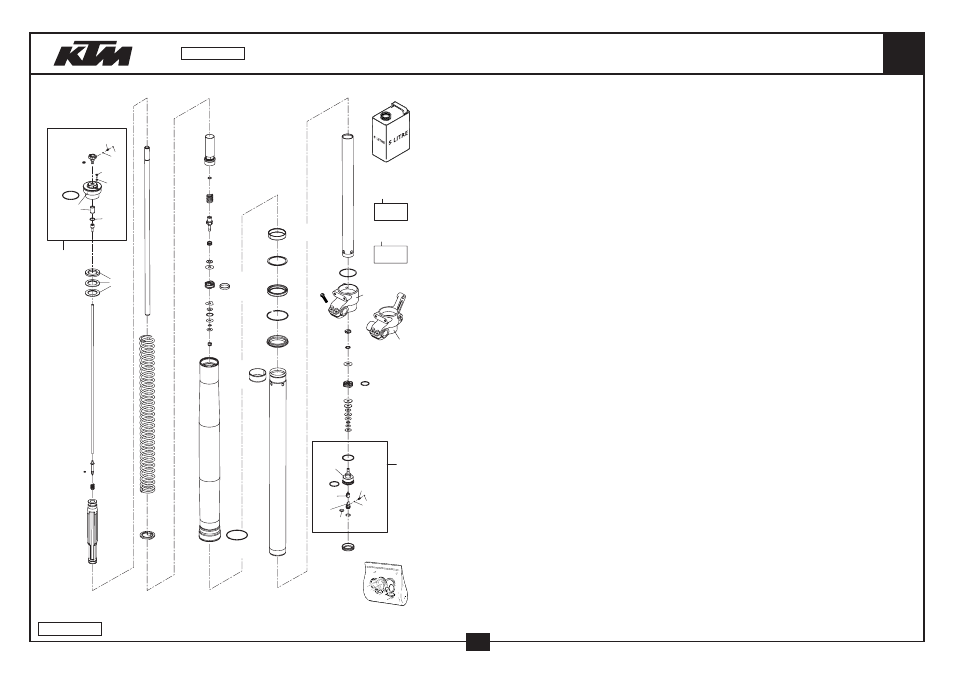

GABELBEINE WP USD 43
FORK LEGS WP USD 43
105
5
6
bm
bn
bp
bq
br
bs
bt
cm
cn
co
dk
dl
dn
do
dp
dr
ds
dt
em
eo
ep
er
et
fk
fk
fl
fm
fp
fs
ft
gn
go
gt
hk
hl
hm
hn
ho
hp
hq ht
ik
il
im
in
gm
en
(#)
(#)
(#)
(#)
(#)
(#)
(#)
(#)
jt
2
3
7
bk
bl
5
6
1
8
9
4
gk
gl
#2
#2,
gm
#1,
gm
#1
04-470.01.1
5
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
4357.0216S
VERSCHLUSSKAPPE M46X1,5 KPL.
SCREW CAP M46X1,5 CPL.
2
2
4681.1042
O-RING 40,00X2,00 WP
O-RING 40,00X2,00 WP
2
3
4860.0018
EINSTELLKNOPF ZUGSTUFE
KNOB REBOUNG ADJUSTER
2
4
4357.0216S
VERSCHLUSSKAPPE M46X1,5 KPL.
SCREW CAP M46X1,5 CPL.
2
5
4054.0603
STAHLKUGEL D=3MM
STEEL BALL D=3MM
8
6
4860.0028
FEDER D=2,9 L=7,9
SPRING D=2,9 L=7,9
4
7
4860.0044
O-RING NBR 6X1,5
O-RING NBR 6X1,5
2
8
4860.0076
ENTLÜFTUNGSSCHRAUBE M4X8
VENT SCREW M4X8
2
9
4860.0009
O-RING NBR 3,7X1,6
O-RING NBR 3,7X1,6
2
10
4860.0043
O-RING NBR 12X1,5
O-RING NBR 12X1,5
2
11
4860.0019
HALTER F. EINSTELLROHR D=4MM
HOLDER F.ADJUSTMENT TUBE D=4MM
2
12
4357.0215
AUSSENROHR L=510 D=49/53 NAT.
OUTER TUBE L=510 D=49/53 NAT.
2
13
4357.0099
FÜHRUNGSRING D=53MM
GUIDING RING D=53MM
2
15
4357.0204
FÜHRUNGSBÜCHSE 43X47X12 DAIDO
DU-BUSH 43X47X12 DAIDO
2
16
4357.0092
TRÄGERRING 45 X 52,5 X 1,5
SUPPORT RING 45 X 52,5 X 1,5
2
17
4357.0201
ÖLDICHTRING 43 X 52,9 X 9,5
OIL SEAL RING 43 X 52,9 X 9,5
2
18
4357.0008
SICHERUNGSRING SB53
LOCK WASHER SB53
2
19
4357.0202
STAUBKAPPE 43 X 53,4 X 11,8
DUST STRIPPER 43 X 53,4 X 11,8
2
22
4357.0203
FÜHRUNGSBÜCHSE 42X44X20
DU-BUS 42X44X20
2
23
4357.0217
GABELHOLM D=43MM L=520MM
INNER TUBE D=43MM L=520MM
2
24
4357.0212S
HYDR. STOP L=135MM D=31,9 KPL.
HYDR. STOP L=135MM D=31,9 CPL.
2
30
4860.0310
EINSTELLROHR L=437MM
ADJUSTMENT TUBE L=437MM
2
31
4860.0312
KOLBENSTANGE D=14 L=471 M11X1
PISTON ROD D=14 L=471 M11X1
2
33
4860.0189
NADEL ZUGSTUFE 2003
NEEDLE REBOUND 2003
2
34
4860.0046
O-RING NBR 3X1,5
O-RING NBR 3X1,5
2
35
4860.0033
FEDER ZUGSTUFENNADEL C=4N/MM
SPRING REBOUND NEEDLE C=4N/MM
2
37
4357.0133
VORSPANNBÜCHSE 26X38X2,5
SPACER 26X38X2,5
4
37
4357.0134
VORSPANNBÜCHSE 26X38X5
SPACER 26X38X5
2
37
4357.0135
VORSPANNBÜCHSE 26X38X10
SPACER 26X38X10
4
38
9501.0029S
FEDER 2,8 N/MM SET D=4,2MM
SPRING 2,8 N/MM SET D=4,2MM
X
38
9501.0030S
FEDER 3,0 N/MM SET D=4,2MM
SPRING 3,0 N/MM SET D=4,2MM
1
38
9501.0031S
FEDER 3,2 N/MM SET D=4,2MM
SPRING 3,2 N/MM SET D=4,2MM
X
39
4357.0131
FEDERAUFLAGE 26,2X38,5X3
INTERM. RING 26,2X38,5X3
2
42
4860.0200S
SCHRAUBBÜCHSE M29,3X1 L=65 KPL
SCREW SLEEVE M29,3X1 L=65 CPL.
2
43
4860.0239
O-RING NBR 8X1,25
O-RING NBR 8X1,25
2
44
4860.0192
FEDER ZUGSTUFE D=15MM L=34,5MM
REBOUND SPRING D=15MM L=34,5MM
2
45
4860.0203
AUFNAHME FÜR ZUGSTUFE D=3 03
TAB REBOUND D=3 03
2
47
3548.0377
FEDER VENTIL D=0,5
SPRING CHECK VALVE D=0,5
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-475.01.1
2004
