KTM 105 SX Benutzerhandbuch
Seite 8

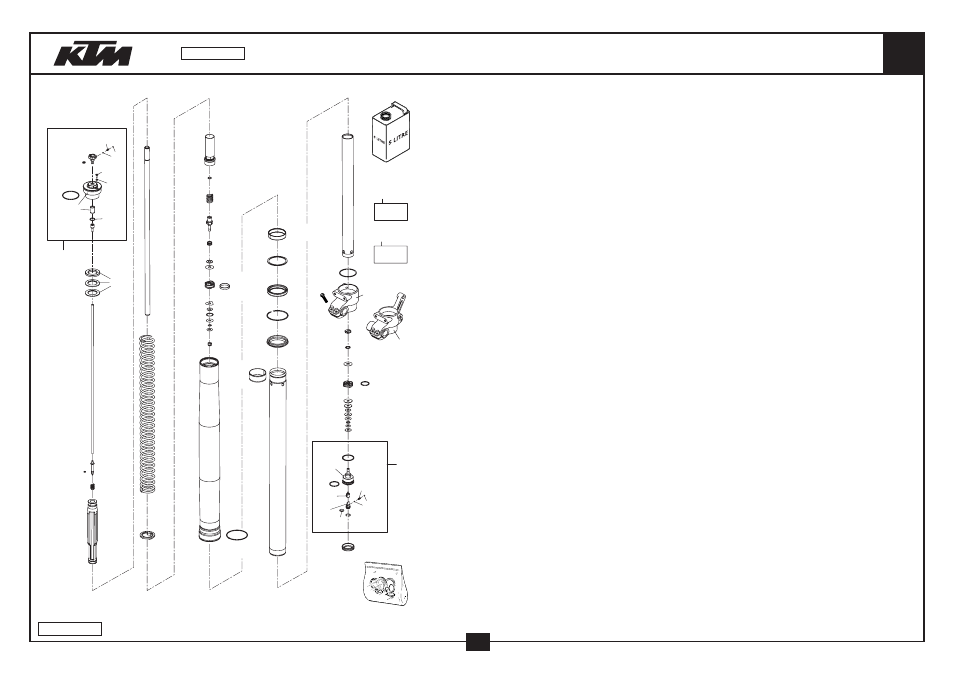

GABELBEINE WP USD 43
FORK LEGS WP USD 43
105
5
6
bm
bn
bp
bq
br
bs
bt
cm
cn
co
dk
dl
dn
do
dp
dr
ds
dt
em
eo
ep
er
et
fk
fk
fl
fm
fp
fs
ft
gn
go
gt
hk
hl
hm
hn
ho
hp
hq ht
ik
il
im
in
gm
en
(#)
(#)
(#)
(#)
(#)
(#)
(#)
(#)
jt
2
3
7
bk
bl
5
6
1
8
9
4
gk
gl
#2
#2,
gm
#1,
gm
#1
04-470.01.1
6
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
49
4860.0062
KONTROLLVENTIL 8X24X0,1
CHECK VALVE 8X24X0,1
8
49
4860.0068
KONTROLLVENTIL 8X18X0,1
CHECK VALVE 8X18X0,1
2
49
4860.0215
KONTROLLVENTIL 8X20X0,1
CHECK VALVE 8X20X0,1
2
49
4860.0216
KONTROLLVENTIL 8X22X0,1
CHECK VALVE 8X22X0,1
2
50
4860.0063
SCHEIBE 6X24X0,1
SHIM 6X24X0,1
X
50
4860.0064
SCHEIBE 6X22X0,1
SHIM 6X22X0,1
X
50
4860.0065
SCHEIBE 6X20X0,1
SHIM 6X20X0,1
X
50
4860.0116
SCHEIBE 6X24X0,1 DELTA
SHIM 6X24X0,1 DELTA
X
50
4054.0401
SCHEIBE 6X14X0,1
SHIM 6X14X0,1
X
50
4054.0402
SCHEIBE 6X16X0,1
SHIM 6X16X0,1
X
50
4054.0403
SCHEIBE 6X18X0,1
SHIM 6X18X0,1
X
50
4054.0414
SCHEIBE 6X16X0,25
SHIM 6X16X0,25
X
50
4054.0415
SCHEIBE 6X18X0,25
SHIM 6X18X0,25
X
50
4054.0447
SCHEIBE 6X10X0,3
SHIM 6X10X0,3
X
50
4054.0450
SCHEIBE 6X9,5X0,3
SHIM 6X9,5X0,3
X
51
4860.0060
KOLBENRING 5X1X84
PISTON RING 5X1X84
2
52
4860.0042
KOLBEN ZUGSTUFE D=27,7
PISTON REBOUND D=27,7
2
55
4054.0486
MUTTER M6X0,5 ZUGSTUFE
NUT M6X0,5 REBOUND
2
58
4860.0353
ROHR 29,3X1X370 D=8,5MM ALU
TUBE 29,3X1X370 D=8,5MM ALU
2
59
4357.0023
O-RING NBR 41X2
O-RING NBR 41X2
2
60
4357.0214
GABELFAUST LINKS 85 SX 03
AXLE CLAMP L/S 85 SX 03
1
61
4357.0213
GABELFAUST RECHTS 85 SX 03
AXLE CLAMP R/S 85 SX 03
1
62
0015.060203
SK.BUNDSCHRAUBE M 6X20 SW=8
HH COLLAR SCREW M 6X20 WS=8
4
63
4860.0163
MUTTER VENTIL M6X0,5 D=2
CHECK VALVE NUT M6X0,5 D=2
2
64
4860.0202
FEDER VENTIL D=0,7
SPRING CHECK VALVE D=0,7
2
69
4860.0152S1
AUFNAHME FÜR DRUCKSTUFE KPL.03
TAP COMPRESSION CPL. 03
2
70
4860.0061
KONTROLLVENTIL 8X24X0,4
CHECK VALVE 8X24X0,4
2
71
4860.0047
KOLBEN DRUCKSTUFE D=27,9
PISTON COMPRESSION D=27,9
2
72
4681.1499
O-RING NBR 21X2
O-RING NBR 21X2
2
73
3548.0320
O-RING NBR 24X2
O-RING NBR 24X2
2
74
4860.0152
AUFNAHME FÜR DRUCKSTUFE
TAP COMPRESSION
2
75
4860.0190
NADEL DRUCKSTUFE 2003
NEEDLE COMPRESSION 2003
2
76
4860.0049
O-RING NBR 8X2
O-RING NBR 8X2
2
79
4860.0051
SICHERUNGSRING RB12
LOCK WASHER RB12
2
80
4860.0034
EINSTELLSCHRAUBE DRUCKSTUFE
COMPRESSION ADJ. SCREW
2
81
4860.0004
CU-SCHEIBE 29,5X33,5X1
COPPER WASHER 29,5X33,5X1
2
82
4860.0141
GUMMIKAPPE D=35MM
RUBBER CAP D=35MM
2
83
4860.0211S1
GABELÖL SAE 5
FORK OIL SAE 5
1
99
R510.
REP.SATZ DICHTR. 4357 MXMA 03
REPAIR-KIT GASKET 4357 MXMA 03
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-475.01.1
2004
