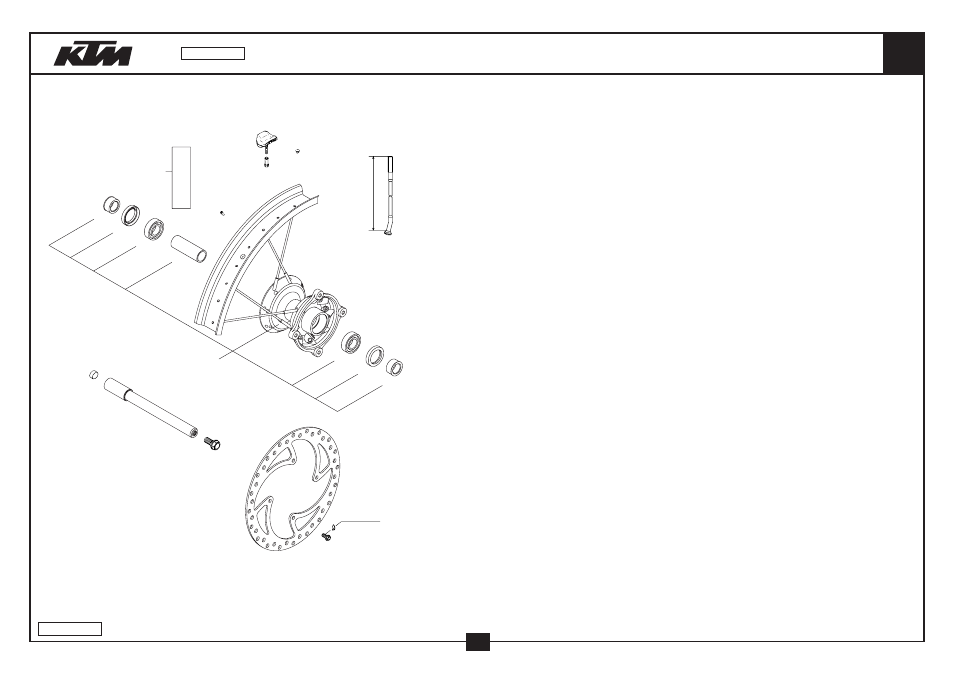

VORDERRAD
FRONT WHEEL
105
LOCTITE 243
1
bk
bk
bl
bm
bm
bn
bn
bo
bo
fp
gk
hk
hk
hm
hm
hn
hn
il
in
iq
it
jk
jl
03-470.09.0
19
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
470.09.001.144
VORDERRAD ET 85 SX 19" 03
FRONT WHEEL SP 85 SX 19" 03
1
10
470.09.010.044/96 VORDERRADNABE KPL. 85 SX 03
FRONT WHEEL HUB CPL. 85 SX 03
1
11
470.09.011.000
LAGERDISTANZROHR VORNE 03
BEARING SPACER TUBE 85 SX 03
1
12
470.09.012.000
DISTANZBÜCHSE 85 SX 03
SPACER BUSHING 85 SX 03
2
13
0760 253570
WELLENDICHTRING 25X35X7 BTSL
SHAFT SEAL RING 25X35X7 BTSL
2
14
0625 060037
RILLENKUGELL. 6003-2RSH/C3HMTF
GR.BALL BEAR. 6003-2RSH/C3HMTF
2
55
590.09.062.013
SONDERSCHRAUBE M6X13 SW=8 10.9
SPECIAL SCREW M6X13 WS=8 10.9
4
60
470.09.060.000
BREMSSCHEIBE VORNE D=220MM 03
BRAKE DISC FRONT D=220MM 03
1
70
470.09.070.100
FELGE VORNE AL4 19X1,60-32 03
RIM FRONT AL4 19X1,60-32 03
1
72
470.09.072.210
SPEICHE VO. 19" 4/3,5/4-210 03
SPOKE FRONT 19" 4/3,5/4-210 03
32
73
503.09.072.000
SPEICHENNIPPEL M4,5X0,75 8X21
SPOKE NIPPLE M4,5X0,75 8X21
32
81
470.09.081.000
STECKACHSE VORNE 85 SX 03
AXLE FRONT 85 SX 03
1
83
490.32.011.000
SK.BUNDSCHRAUBE M10X20 SW=17
HH COLLAR SCREW M10X20 WS=17
1
86
550.09.086.000
VERSCHLUSSPFROPFEN SFL13
PLUG SFL13
1
89
550.03.135.000
BLINDSTOPFEN FÜR FELGE
PLUG FOR RIM
X
90
503.10.090.050
MUTTER FÜR REIFENHALTER '96
NUT FOR WHEEL HOLDER '96
X
91
510.09.100.100
REIFENHALTER VM1 (1,60")
RIM LOCK VM1 (1,60")
X
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-475.09.0
2004
