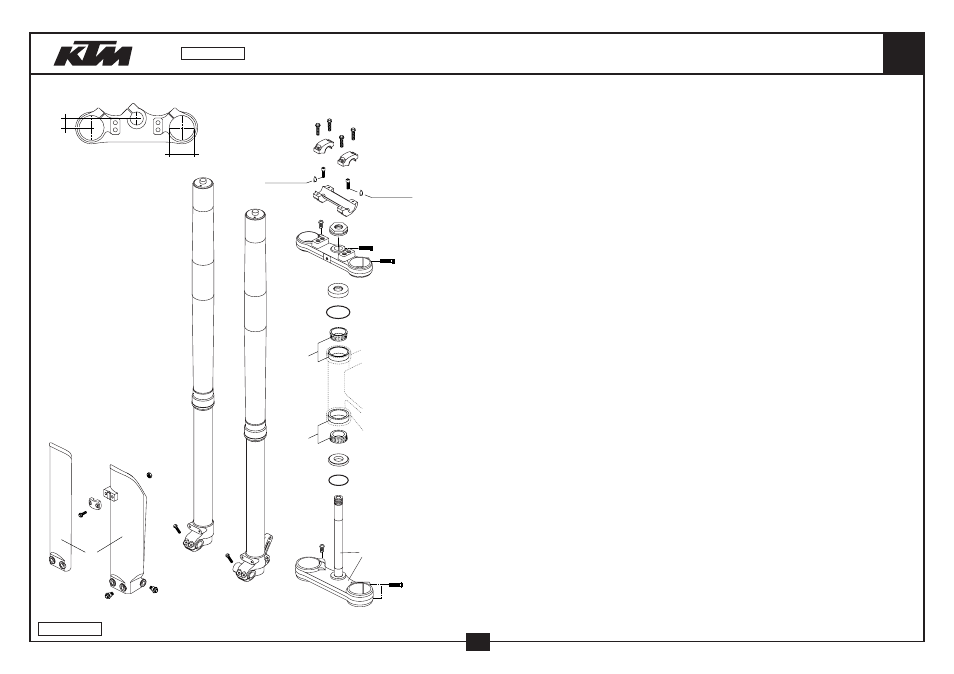

TELEGABEL WP USD 43
FRONT FORK WP USD 43
105
1
2
X
D
LOCTITE 243
LOCTITE 243
ct
dm
do
ds
ds
dt
ep
ep
fk
fm
fm
fp
fp
fp
fp
fp
fp
fp
fp
fp
ht
ik
il
il
ip
iq
ir
jk
jm
jm
jo
03-470.01.0
4
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
0518.Y740LS
GABELBEIN LI. 4357 85 SX 04
FORK LEG L/S 4357 85SX 04
1
2
0518.Y740RS
GABELBEIN RE. 4357 85 SX 04
FORK LEG R/S 4357 85 SX 04
1
29
590.30.029.000
SK-MUTTER M20X1,5 SW=27 RECHTS
HH NUT M20X1,5 WS=27 RIGHT
1
32
470.01.032.014
GABELBRÜCKE UNT. KPL. 85 SX 03
BOT.TRIPLE CLAMP CPL. 85 SX 03
1
34
470.01.034.014
GABELBRÜCKE OBEN 85 SX 2003
TOP TRIPLE CLAMP 85 SX 2003
1
38
503.01.038.000
LENKERKLEMMBRÜCKE D=22MM 2001
HANDLEBAR CLAMP D=22MM 2001
2
39
590.01.039.000
LENKERAUFNAHME 22MM 2T 2000
HANDLEBAR SUPPORT 22MM 2T 2000
1
45
0912 100250
ISK.SCHR.DIN6912 M10X25 10.9 S
AH SCREW DIN6912-M10X25,10.9,L
2
50
0015 050163
SK.BUNDSCHRAUBE M 5X16 SW=8
HH COLLAR SCREW M 5X16 WS=8
2
52
0015 060203
SK.BUNDSCHRAUBE M 6X20 SW=8
HH COLLAR SCREW M 6X20 WS=8
4
55
0015 080303
SK.BUNDSCHRAUBE M 8X30 SW=10
HH COLLAR SCREW M 8X30 WS=10
11
79
490.01.086.000
ABDECKKAPPE
COVERING CAP
1
80
0770 021300
O-RING 40,94X2,62 NBR70
O-RING 40,94X2,62 NBR70
1
81
490.01.081.000
KEGELROLLENLAGER 32004X
TAPERED ROLLER BEARING 32004X
2
85
546.01.085.000
BREMSSCHLAUCHKLEMME MARZ. ‘95
BRAKE HOSE CLAMP MARZOCCHI’95
1
86
460.01.086.000
SCHUTZRING STEUERK. 20,1X39X5
PROTECTION RING 20,1X39X5
1
87
0770 360030
O-RING 36,00X3,00 NBR
O-RING 36,00X3,00 NBR
1
90
0985 050003
SS.MUTTER DIN 985 M5
SELF LOCKING NUT DIN0985-M 5
2
92
590.01.092.050
SONDERSCHRAUBE M6X12,5 SW=8
SPECIAL SCREW M6X12,5 WS=8
6
94
470.01.094.000/30 GABELSCHUTZ LI+RE 85 SX 03
FORK PROTECTOR L/S+R/S 85SX 03
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-475.01.0
2004
