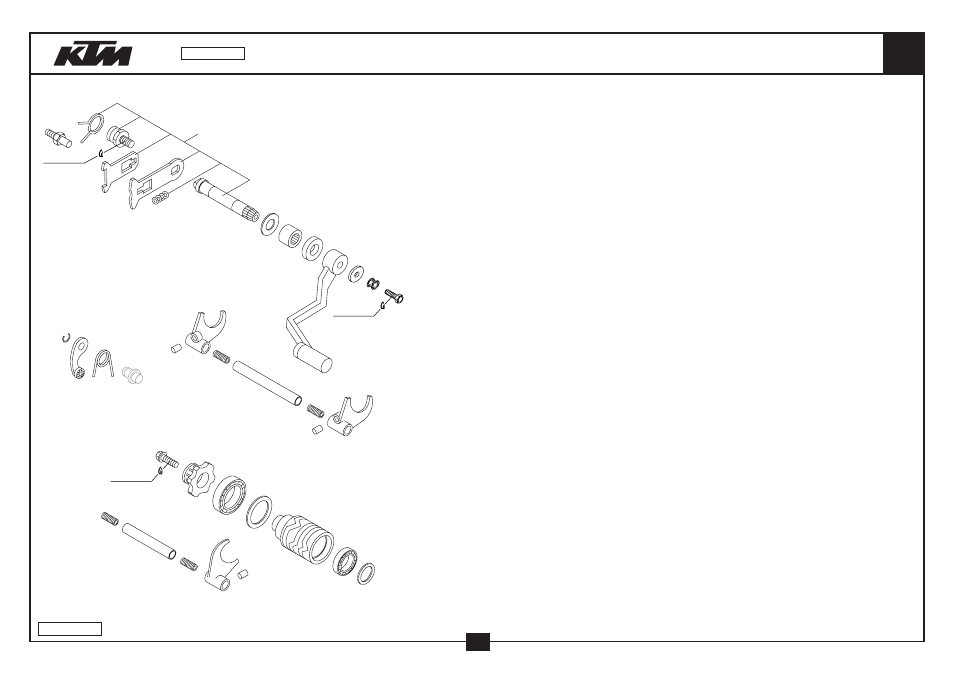

SCHALTUNG
SHIFTING MECHANISM
105
1
2
3
5
9
bk
bl
bm
bn
bo
bp
bq
br
br
br
bs
bs
bs
bs
bt
ck
cl
cn
co
cp
ct
dk
dl
dm
dn
do
el
fk
LOCTITE 243
LOCTITE 243
LOCTITE 243
03-470.34.0
34
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
470.34.001.000
SCHALTGABEL 5./6. GANG 2003
SHIFT FORK 5TH/6TH GEAR 2003
1
2
470.34.002.000
SCHALTGABEL 2./3. GANG 2003
SHIFT FORK 2ND/3RD GEAR 2003
1
3
470.34.003.000
SCHALTGABEL 1./4. GANG 2003
SHIFT FORK 1ST/4TH GEAR 2003
1
5
470.34.005.044
SCHALTWELLE KPL. 85 SX 2003
SHIFTING SHAFT CPL. 85 SX 2003
1
9
460.34.009.000
DRUCKFEDER GLEITBLECH
PRESSURE SPRING SLIDER PLATE
1
10
470.34.091.000
DISTANZSCHEIBE 15X20X0,5
WASHER 15X20X0,5
1
11
0625 069020
RILLENKUGELLAGER 6902 15X28X7
BALL BEARING 6902 15X28X7
1
12
470.34.012.000
SCHALTWALZE 85 SX 2003
SHIFT ROLLER 85 SX 2003
1
13
470.34.092.000
DISTANZSCHEIBE 25X32X0,5
WASHER 25X32X0,5
1
14
460.34.014.000
RÜCKHOLFEDER
RETURN SPRING
1
15
470.34.015.000
SCHALTARRETIERUNG 85 SX 2003
SHIFT LOCATION DRUM 85 SX 2003
1
16
0015 060253
SK.BUNDSCHRAUBE M 6X25 SW=8
HH COLLAR SCREW M 6X25 WS=8
1
17
0402 061480
NADELROLLE DIN5402 NRB 6X14,8
NEEDLE ROLLER DIN5402 6X14,8
3
18
460.34.019.052
FEDER SCHALTSCHIENE 2001
SPRING SHIFT RAIL 2001
4
19
470.34.019.000
SCHALTSCHIENE 85 SX 2003
SHIFTING RAIL 85 SX 2003
1
20
460.34.020.100
SCHALTSCHIENE 2001
SHIFT RAIL 2001
1
21
0625 618050
RILLENKUGELLAGER 61805 C3
BALL BEARING 61805 C3
1
23
460.34.023.100
ARRETIERHEBELFEDER 2001
LOCKING LEVER SPRING 2001
1
24
460.34.024.100
ARRETIERHEBEL KPL. 65 SX 2002
LOCKING LEVER CPL. 65 SX 2002
1
25
0799 100000
SICH.SCHEIBE DIN6799-RS10,0
TAB WASHER DIN6799-RS10,0
1
29
470.34.029.000
LAGERZAPFEN FÜR FEDER 2003
ARRESTER FOR SPRING 2003
1
30
0933 060205
SK.SCHRAUBE DIN933-M 6X20 10.9
HH SCREW DIN933 M6X20 10.9
1
31
470.34.031.000
SCHALTHEBEL 85 SX 2003
SHIFT LEVER 85 SX 2003
1
32
0760 142460
WELLENDICHTRING 14X24X6 B
SHAFT SEAL RING 14X24X6 B
1
33
546.32.095.000
NADELHÜLSE HK 1412 14,6X20X12
NEEDLE BEAR.HK 1412 14,6X20X12
1
34
470.33.043.000
ANLAUFSCHEIBE 15X25X0,5
STOP DISC 15X25X0,5
1
41
502.33.041.000
NORDLOCKSCHEIBEN M6 (PAAR) DAC
PAIR OF WASHERS M 6 NORDLOCK
1
50
502.32.050.001
STAHLSCHEIBE 6,4X17X3
STEEL WASHER 6,4X17X3
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
03-470.34.0
2004
