Multifunktionskabel
Das Gerät wird mit einem Multifunktionskabel geliefert, das zur Defibrillation des Patienten
eingesetzt wird. Je nach von Ihnen erworbenen Optionen liegen dem Gerät weitere Kabel bei.

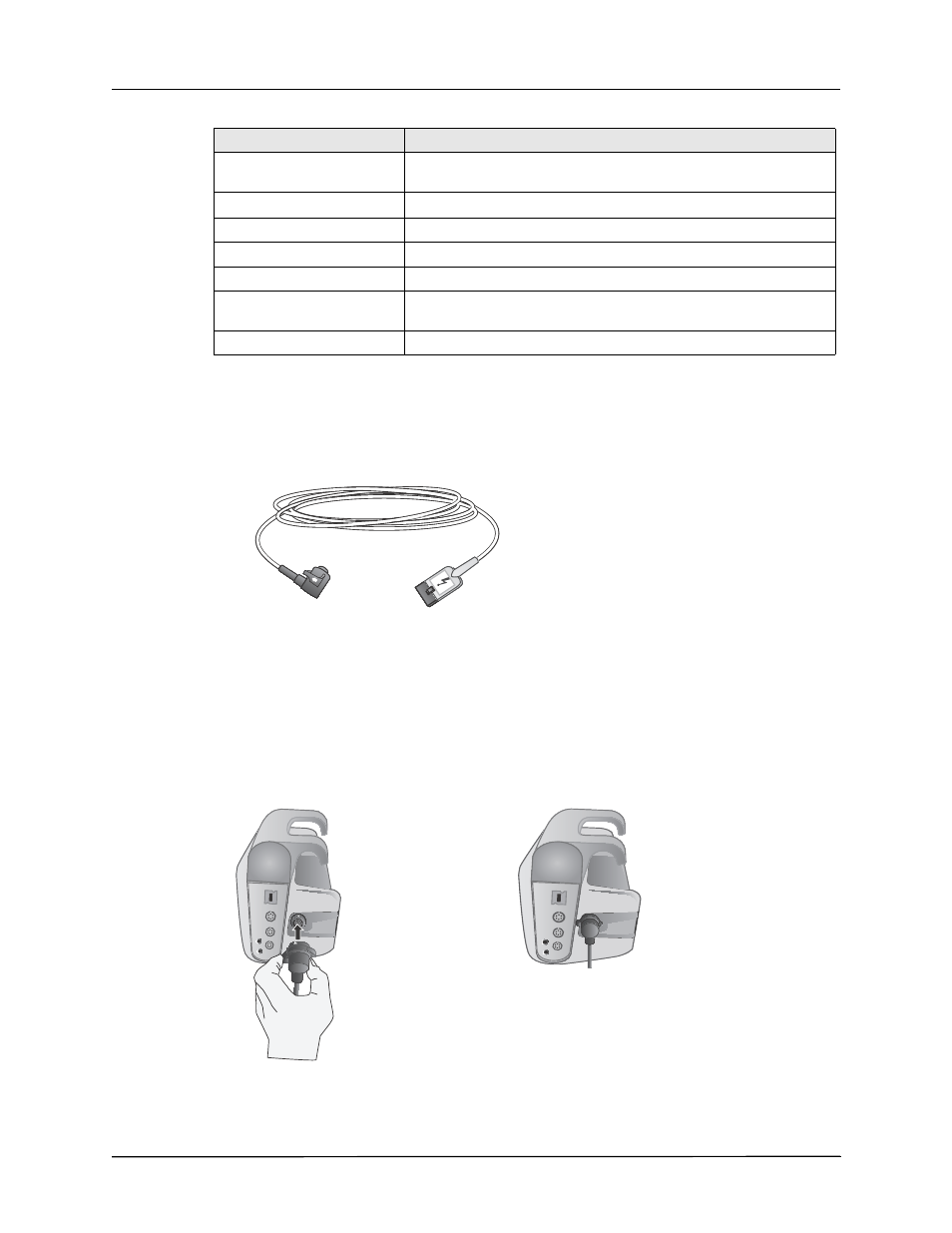

Abbildung 2-5.
Multifunktionskabel
Anschließen des Multifunktionskabels am Gerät
Stecken Sie den Anschlussstecker des Multifunktionskabels in den Therapie-Eingang an der
rechten Seite des Geräts. Drücken Sie den Stecker so hinein, dass die Pfeile übereinstimmen.
Der Stecker rastet hörbar ein.
Anschluss
Beschreibung
EKG
Zum Anschluss eines 3- oder 5-Kanal-EKG-Kabels
(12-Kanal-EKG-Kabel optional)
SpO
2
Zum Anschluss eines Nellcor-Pulsoximeterkabels
NIBD
Zum Anschluss eines NIBD-Schlauches
CO
2
Zum Anschluss einer CO
2
-Messleitung
Temperatur
Zum Anschluss einer oder mehrerer Temperatursonden.
Multifunktionskabel
Zum Anschluss von Paddles oder von ZOLL Freihand-Therapie-
und Stimulationselektroden.
IBD
Zum Anschluss eines oder mehrerer IBP-Kabel.
TH
IS SIDE UP
1. Multifunktionskabel ins
Gerät einstecken.
2. Stecker ist eingerastet.
