3.2 Kunden Schnittstelle
BU 0700 DE-1411
technische Änderungen vorbehalten
47

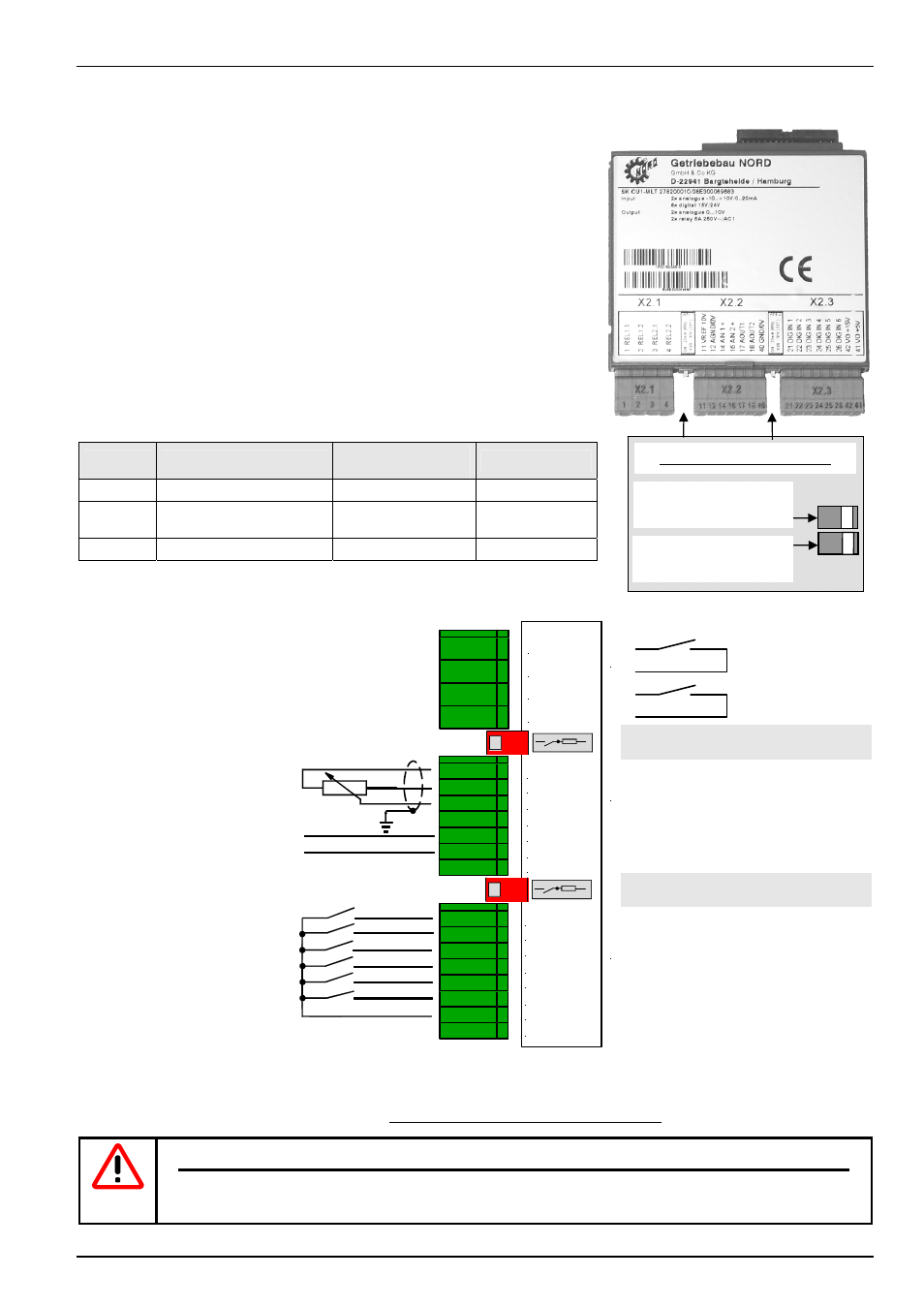

3.2.3 Multi I/O
(SK CU1-MLT, Option)
Die Kundenschnittstelle (Customer Unit) Multi I/O bietet die höchste Funktionalität
der digitalen und analogen Signalverarbeitung. Es stehen 2 Analogeingänge und 6
Digitaleingänge für die Steuerung des Frequenzumrichters zur Verfügung. Der
beiden Analogeingänge können Signale von 0...10V, 0...20mA (4...20mA) oder
-10V...+10V verarbeiten.
Zwei programmierbare und skalierbare Analogausgänge 0...10V ermöglichen die
Weitergabe von aktuellen Betriebsparametern an ein Anzeigegerät oder Prozess-
leitsystem.
Über die zwei Relaiskontakte kann eine Bremsensteuerung oder auch eine War-
nung an ein weiteres System gegeben werden.
Die Digitaleingänge der Multi I/O können keine analogen Sollwerte verarbeiten!
(siehe hierzu auch Kap. 5.1.5, P420-P425)
Stecker
Funktionen
Maximaler Quer-
schnitt
Parameter
X2.1 Ausgangsrelais
1,5
mm
2
P434 ... P443
X2.2
Analogsignale
IN / OUT
1,0 mm
2
P400 ... P419
X2.3 Digitaleingänge
1,0
mm
2
P420 ... P425
HINWEIS:
Alle Steuerspannungen beziehen sich auf ein gemeinsames Bezugspotential!
Die Potentiale AGND /0V und GND /0V sind geräteintern verbunden.
Der maximale Summen- Strom 5/15V beträgt 300mA!
Analogausgang der SPS:
0...10V / -10...+10 V
oder Potentiometer: 2...10k
Potentialfreier Kontakt oder
Ausgang einer SPS: 7,5...33V
Ausgangsrelais:
max. 2,0A
28V DC /230 V AC
Analogeingang 1 und 2:
-10...+10V, 0/4...20mA
Spannungsversorgung: 5V
Analogausgange 1 und 2:
0...10V
/ max. 5mA
U
REF
= 10 V / I
max
= 10 mA
Spannungsversorgung: 15V
Nur
DIG IN 6 = Temperaturfühler!
Schaltschwelle = 2,5 V
Digitale Eingänge:
DIG IN 1 = Ein rechts
DIG IN 2 = Ein links
DIG IN 3 = Parametersatz bit 0
DIG IN 4 = Festfrequenz 1
DIG IN 5 / 6 = keine Funktion
X2.
1
X2
.2
X2
.3
11 VREF 10V
12 AGND /0V
14 AIN1 +
16 AIN2 +
17 AOUT1
21 DIG IN 1
22 DIG IN 2
23 DIG IN 3
24 DIG IN 4
42 VO +15V
01 REL1.1
02 REL1.2
03 REL2.1
04 REL2.2
25 DIG IN 5
26 DIG IN 6
18 AOUT2
40 GND /0V
41 VO +5V
Zuschaltbarer Bürdenwiderstand für
0/4...20mA Analogeingang 1 (250
)
Zuschaltbarer Bürdenwiderstand für
0/4...20mA Analogeingang 2 (250
)
WARNUNG / HINWEIS
Es ist nicht zulässig, die Ausgangsrelais der Kundenschnittstellen (SK CU… und SK XU) mit gefährlichem
Potential (≥60VAC) zu belegen, wenn sich ein Kontakt des Relais in einem Stromkreis mit sicherer Tren-
nung befindet.
Analogeingang 1
ON = Strom, OFF = Spg.
Analogeingang 2
ON = Strom, OFF = Spg.
ON OFF
U/I-Umschaltung, R = 250
