3.2 Kunden Schnittstelle

BU 0700 DE-1411

technische Änderungen vorbehalten

49

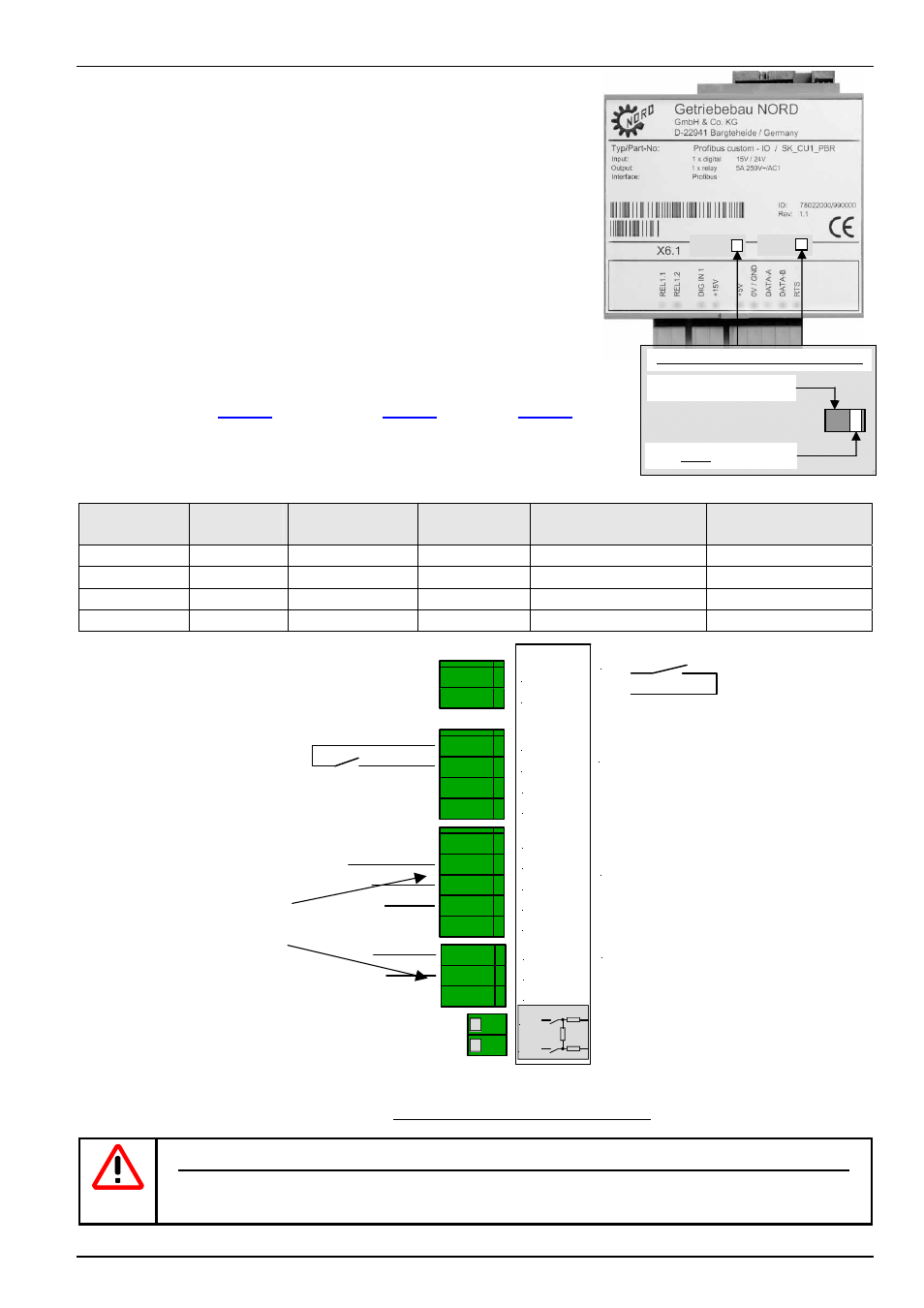

3.2.5 BUS- Kundenschnittstellen

(SK CU1-USS, SK CU1-CAN/-RJ, SK CU1-PBR Option)

Alle Bus- Kundenschnittstellen verfügen neben den Datenanschlüssen auch über
konventionelle digitale Ein- und Ausgänge.
Über den Relaiskontakt kann eine Bremsensteuerung oder auch eine Warnung an
ein weitere System gegeben werden.
Der digitale Eingang ist für die Auswertung des Temperaturfühlers mit einer
Schaltschwelle von 2,5V ausgerüstet. Der Eingang kann aber auch für eine Not-
haltfunktion verwendet werden.
Alle BUS- Anschaltbaugruppen sind grundsätzlich gleich ausgeführt. Nur die Pro-
fibus Option

hat neben den Datenleitungen das Signal RTS am Stecker X6.3.83

herausgeführt. Zusätzlich hat das Profibus- Modul parallel einen 2. Satz Datenan-
schlüsse (X6.4) und den DIP- Schalter für die Abschlusswiderstände nach vorne
heraufgeführt.

Hinweis:

Weitere Details befinden sich in den jeweiligen Zusatzhandbücher zu den

Bussystemen,
Profibus

BU 0020 DE, CANnord  BU 0060 DE, USS  BU 0050 DE


Hinweis:

Es liegen den BUS-Kundenschnittstellen zwei SK8 Schirmschellen bei, die

zum besseren Schirmanschluss der Buskabel an den Schirmwinkel des SK
700E zu verwenden sind.

USS

SK CU1-USS

CAN

SK CU1-CAN

CAN RJ

SK CU1-CAN-RJ

Profibus

SK CU1-PBR

Funktionen

Maximaler Querschnitt

X4.1 X5.1 X7.1

X6.1 Ausgangsrelais

1,5

mm

2

X4.2

X5.2

X7.2

X6.2

Digitaler Eingang

1,5 mm

2

X4.3 X5.3 RJ45 X6.3 Datenleitungen 1,5

mm

2

/ RJ45

--

--

RJ45

X6.4

Datenleitungen, parallel

1,5 mm

2

/RJ45
























HINWEIS:

Alle Steuerspannungen beziehen sich auf ein gemeinsames Bezugspotential!

Die Potentiale AGND /0V und GND /0V sind geräteintern verbunden.

Der maximale Summen- Strom 5/15V beträgt 300mA!

Datenleitungen für das verwendete Bussystem:

z.B. Profibus (Kl. 81-82-83, PROFI A/B)
oder RS485 (Kl. 73-74, RS485 +/-)
oder CAN (Kl. 75-76, CAN1 H/L)

Ausgang der SPS: 2,5 ... 33V

Ausgangsrelais:
Max. 2,0A
28V DC /230 V AC

Digitaler Eingang 1 (P420)

Spannungsversorgung: 5V

Spannungsversorgung: 15V

Klemme 83 ‚RTS‘, X6.4 und 2x
Abschlusswiderstand ist nur beim
Profibus Modul verfügbar!

DIP- Schalter für Abschlusswiderstand,
nur bei Profibus an dieser Position!

X6

.1

X6

.2

X6
.3

01 REL1.1

02 REL1.2

47 PBR +5V

48 PBR 0V

81 PBR A

82 PBR B

40 GND / 0V

41 VO +5V

83 PBR RTS

X6

.4

81 PBR A

82 PBR B

90 SHIELD

21 DIG IN 1

42 VO +15V

RTA

RTB

Nur interne 5V
Spannungsversorgung
- nicht verwenden -

WARNUNG / HINWEIS

Es ist nicht zulässig, die Ausgangsrelais der Kundenschnittstellen (SK CU… und SK XU) mit gefährlichem
Potential (≥60VAC) zu belegen, wenn sich ein Kontakt des Relais in einem Stromkreis mit sicherer Tren-
nung befindet.

USS

CAN

Abschlusswiderstand (CAN/USS)

nicht zugeschaltet

zugeschaltet

ON OFF
