Zusätzlic
he Ansc
hlüsse

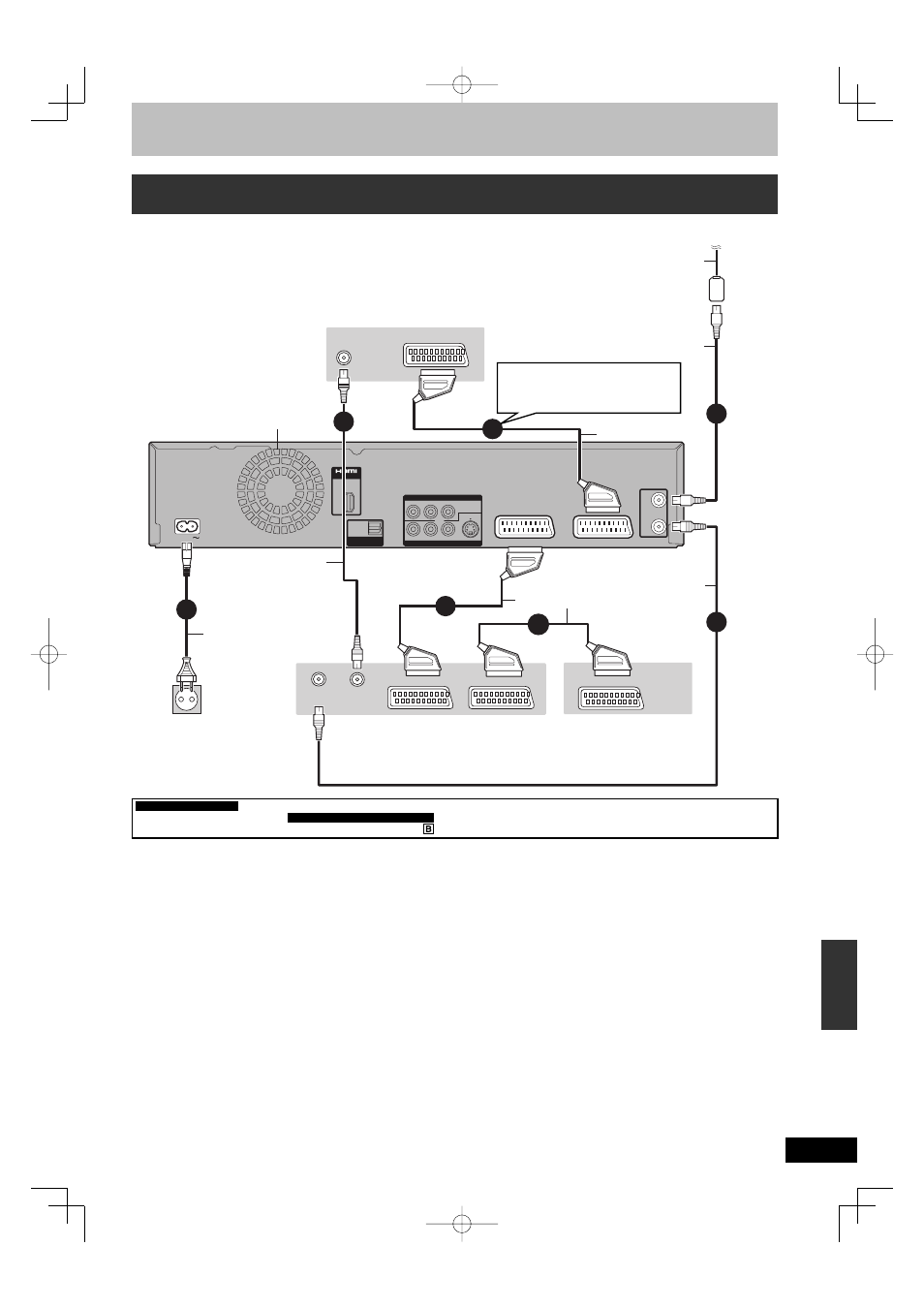

Anschließen eines Fernsehers und eines Videorecorders, eines digitalen Satelliten-
Receivers oder analogen Decoders*
* Die Informationen zum Decoder gelten nur für Italien, Spanien und die Schweiz.
RF
IN
RF
OUT
AV 1 (TV)
AV 2 (EXT)
AC IN
AV OUT
OPTICAL
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
S VIDEO
VIDEO
P
R
P
B
Y
R-AUDIO-L
COMPONENT VIDEO OUT
OUT
AV
VHF/UHF
RF IN
VHF/UHF
RF IN
AV
RF OUT
AV
AV
7
4
3
6
5
2
1
HF-Koaxialkabel
Komplett belegtes 21-
poliges Scart-Kabel
Rückseite des Fernsehers
Rückseite des
Videorecorders
Rückseite des DVD-
Recorders
Antennenkabel
Komplett belegtes 21-
poliges Scart-Kabel
Rückwand des digitalen
Satelliten-Receivers oder
analogen Decoders*
An Antenne
Lüfter
Netzkabel
(im Lieferumfang enthalten)
Erst anschließen, wenn alle
anderen Kabel bereits
angeschlossen sind.
An Netzsteckdose
(Netzstrom 220 bis 240 V,
50 Hz)
HF-Koaxialkabel
(im Lieferumfang
enthalten)
Bei Verwendung eines anderen
als des 21-poligen Scart-
Anschlusses (➡ 11, 82)
HF-Koaxialkabel
(im Lieferumfang
enthalten)
Erforderliche Einstellung
“AV2 Eingang” und “AV2 Buchse (
Für Italien, Spanien und die Schweiz
)” im Menü Setup (
➡ 76)
Direktes Anschließen des Geräts an einen Fernseher (➡ 10, )
