104
CX-DH801N
47
Deutsch
Einbau
(Fortsetzung)

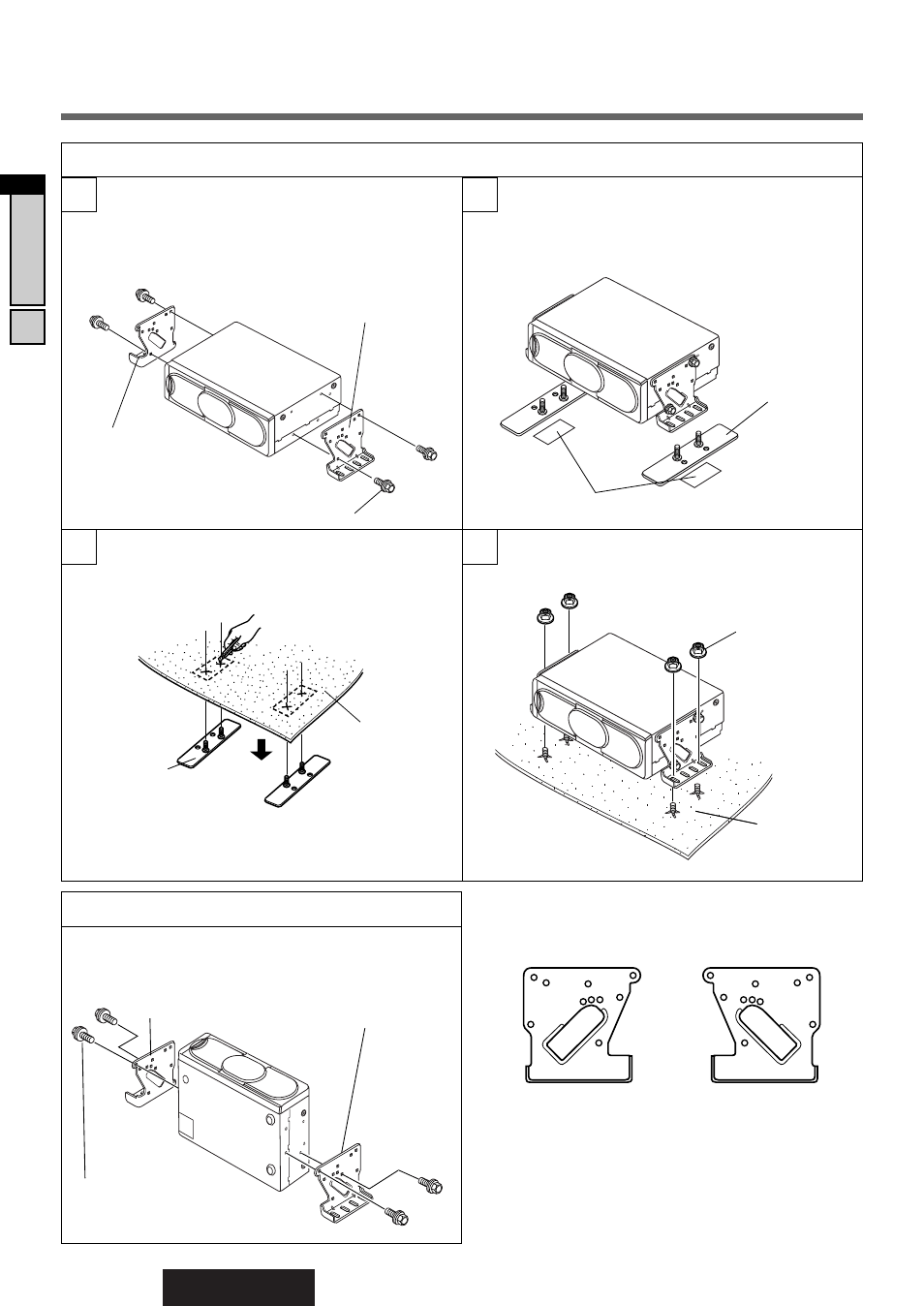

Typischer horizontaler Einbau
1
Bringen Sie eine Einbauhalterung (L) oder (R) an
einer Seite des Steuergerätes mit einer
Sechskantschraube mit doppelten
Unterlegescheiben (4 mm
φx 8 mm)) an.
Einbauhalterung (L) r
Einbauhalterung (R) t
Sechskantschraube mit doppelten
Unterlegescheiben (4 mm
φ x 8 mm) q x 4
Typischer vertikaler Einbau
Bauen Sie das Gerät mit an jeder Seite angebrachter
Einbauhalterung unter Verwendung einer Sechskantschraube
mit doppelten Unterlegescheiben (4 mm
φx 8 mm) ein.
Einbauhalterung (L) r
Einbauhalterung (R) t
Sechskantschraube mit doppelten
Unterlegescheiben
(4 mm
φ x 8 mm) q x 4
2
Wählen Sie eine Stelle, an der das Gerät eingebaut
werden soll.
Befestigen Sie die Haupteinbauhalterungen mit
einem doppelseitigen Klebeband.
Haupteinbauhalterung
w x 2
Doppelseitiges Klebeband y x 2
3
Verwenden Sie ein Schneidegerät, um ein kleines
Kreuz an den Stellen der 5 mm
φ Schrauben der
Haupteinbauhalterungen in den Teppich zu schnei-
den.
Haupteinbauhalterung w x 2
Teppich
Bringen Sie sowohl die Haupteinbauhalterungen als auch
das doppelseitige Klebeband an der Montagefläche unter
dem Teppich an.
4 Montieren Sie das Gerät mit vier Sechskantmuttern
(5 mm
φ) auf dem Teppich.
Sechskantmutter
(5 mm
φ ) e x 4
Teppich
Zusammenhang zwischen
Einbaubohrungen und Winkeln
Der Zusammenhang zwischen den Einbaubohrungen und
den Winkeln der Einbauhalterungen (L und R) ist oben
dargestellt. Die den Einbauwinkeln entsprechenden
Symbole sind in der Nähe der entsprechenden Bohrungen
markiert. Wählen Sie die Bohrungen in Abhängigkeit von
den verwendeten Einbauwinkeln.
Einbauhalterung (L) Einbauhalterung (R)
A
A
C
B
B
V
V
R
C
H
H
A
A
C
B
B
V
V
L
C
H
H
