Elektrische anschlüsse, Beschreibung, Deutsch einbau, elektrische anschlüsse – Panasonic CXDH801N Benutzerhandbuch
Seite 49: Dvd-wechsler cx-dh801n, Anbringen des fernbedienungssensors
105
CX-DH801N
48
Deutsch
Einbau, Elektrische Anschlüsse

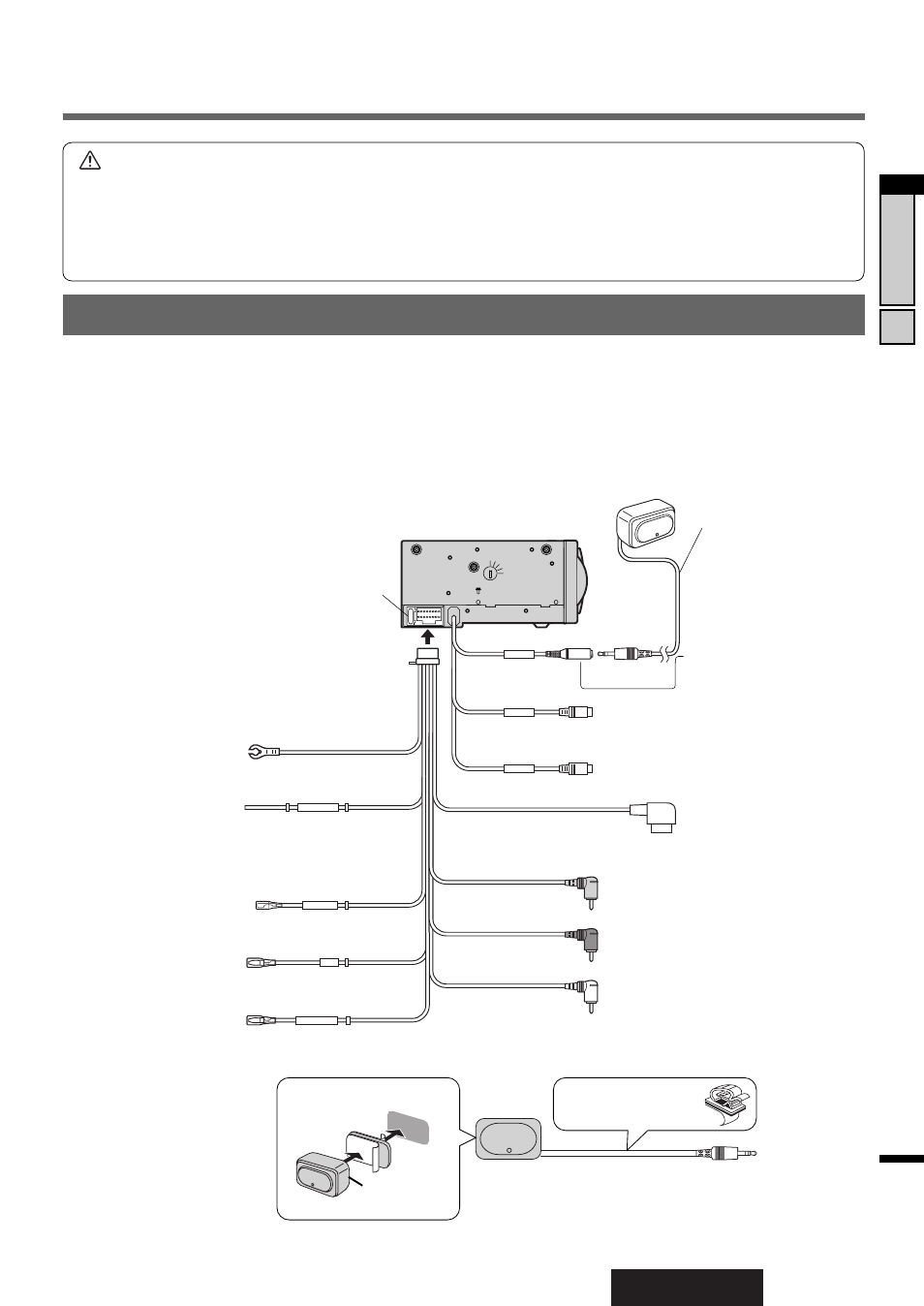

Elektrische Anschlüsse
ACC
PARKING BRAKE
H
A
M4X5mmMAX
B
C
V
H.A
H
C
V.A.B
V
B
C
REMOTE-IN
REMOTE-OUT
BATTERY 5A
VIDEO-CONT
REMOTE-IN
POW
ER
DVD-Wechsler
CX-DH801N
Verlängerungskabel
u
(BRAKE/VIDEO-CONT/ACC/BATT/DIN/RCA/GND)
Fernbedienungssensor
o
Massekabel
An ein sauberes, blankes
Metallteil des Chassis des Kraftfahrzeuges
Feststellbremsen-Verbindungsleiter
Verdrahten Sie unbedingt die
Feststellbremse aus
Sicherheitsgründen und um einen
Unfall zu vermeiden.
Video-Steuerungsleiter (Ausgang)
An den Video-Steuerungsleiter
(Eingang) anderer Ausrüstung.
Stromversorgungsleiter
An die ACC-Stromklemme,
+12 V Gleichspannung.
Batteriekabel
An die Autobatterie, an der kon-
tinuierlich +12 V
Gleichspannung anliegt.
(Schwarz)
(Blau/gelber Streifen)
(Grün/gelber Streifen)
(Rot)
(Gelb)
Fernbedienungseingang (Mini-Klinke)
An den Fernbedienungssensor oder den
Fernbedienungsausgang der anderen
Ausrüstung
Fernbedienungsausgang (Cinch)
An den Fernbedienungseingang der anderen
Ausrüstung, wie zum Beispiel eines TV-Tuners
Fernbedienungseingang (Cinch)
An den Fernbedienungsausgang anderer Ausrüstung
DIN-Kabel
An den Anschluss des
Wechslers
Video-Ausgang
Cinchkabel
Audio-Ausgang (R)
Audio-Ausgang (L)
(Schwarz)
(Schwarz)
(Schwarz)
(Schwarz)
(Gelb)
(Rot)
(Weiß)
Sicherung 5 A
Anbringen des Fernbedienungssensors
o
Doppelseitiges Klebeband
!2
Befestigen Sie das Kabel
des Fernbedienungssensors
mit einer Kabelklemme !1
Bringen Sie den
Receiver an.
Beschreibung
Vorsicht:
• Dieses Gerät ist für Kraftfahrzeuge mit 12 V Gleichspannungssystem und negativer Batterieklemme an Masse ausgelegt.
• Isolieren Sie unbedingt alle freiliegenden Drähte gegenüber dem Chassis des Kraftfahrzeuges. Bündeln Sie alle
Kabel, und halten Sie die Kabelklemmen frei von irgendwelchen Metallteilen.
• Achten Sie darauf, dass der Speicher durch das Abtrennen des Batteriekabels gelöscht wird, wenn Ihr
Kraftfahrzeug mit einem Fahrcomputer oder einem Navigationscomputer ausgerüstet ist.
• Verlegen Sie die Kabel so, dass Stellen mit extrem hohen Temperaturen vermieden werden.
Hinweis:
• Um Beschädigung des Gerätes zu vermeiden, befolgen Sie unbedingt die nachfolgenden Verdrahtungsdiagramme.
• Stecken Sie die Stecker unbedingt bis zum Anschlag an. Sichern Sie dies mit Klammern und Bändern.
• Alle anderen Einbaumethoden erfordern die Verwendung von speziellen Metallbefestigungsteilen. Wenden Sie sich
an einen qualifizierten Kundendiensttechniker oder an Ihren Fachhändler, falls andere Methoden erforderlich sein
sollten.
Hinweis: Der Fernbedienungssensor sollte so eingebaut
werden, dass er nicht dem direkten Sonnenlicht ausgesetzt
ist und die Bewegungsfreiheit des Fahrers nicht behindert.
Verwenden Sie das
Fernbedienungssensor-
Verlängerungskabel
!0
,
wenn das
Fernbedienungssensor-
Originalkabel nicht bis zu
dem DVD-Wechsler reicht.
