CX-DH801N
52
Deutsch
Elektrische Anschlüsse

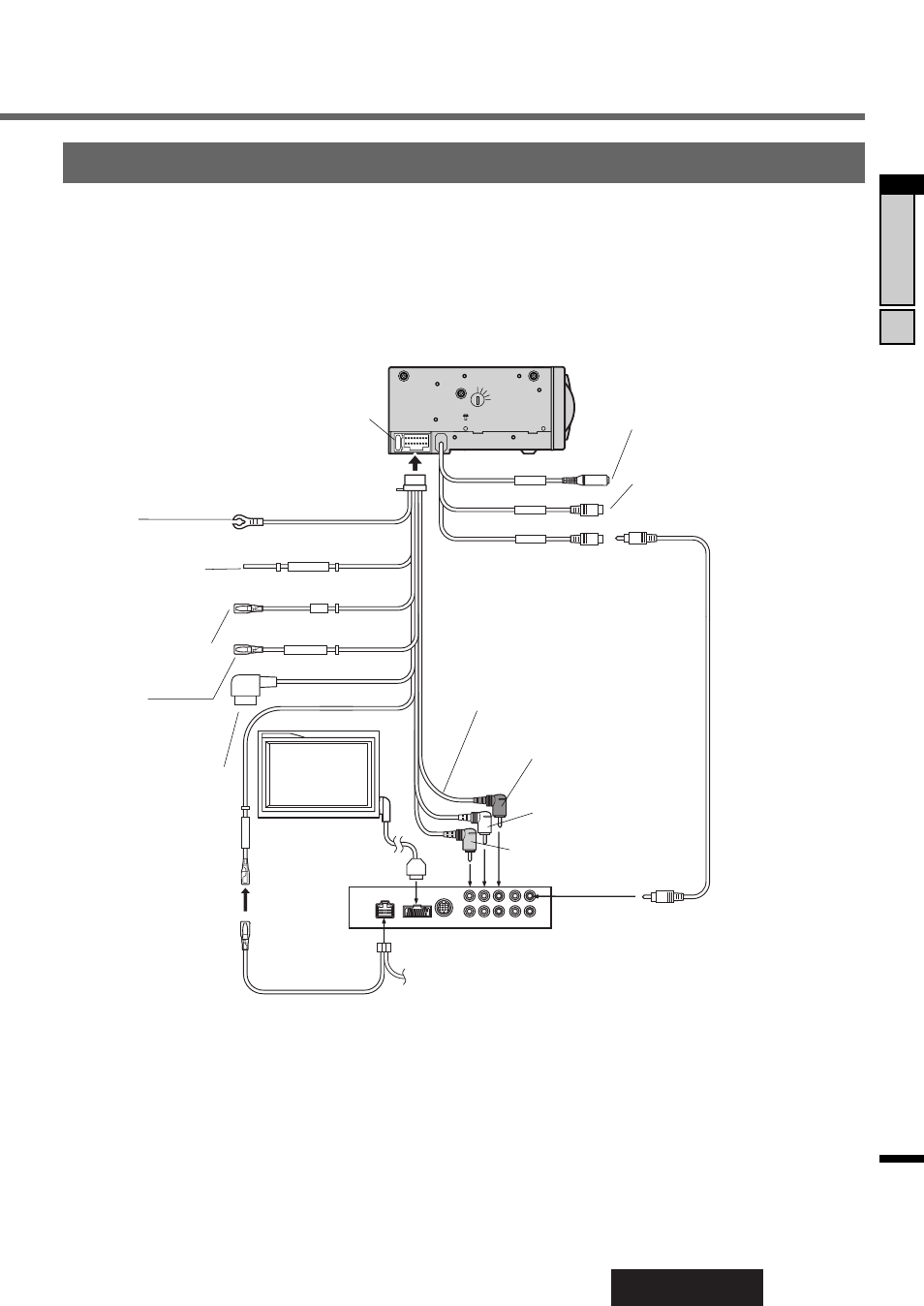

Anschluss ohne Steuergerät
Anschlüsse zum Aufbau eines Mindestsystems (CY-VM1500EX, Externer Leistungsverstärker, Option)
Hinweis:
• Siehe zusätzlich auch die Bedienungsanleitungen der angeschlossenen Geräte.
• Schließen Sie den mitgelieferten Fernbedienungssensor an den Fernbedienungseingang an, wenn das Anzeigegerät über
keinen Fernbedienungssensor verfügt.
PARKING BRAKE
H
A
M4X5mmMAX
B
C
V
H.A
H
C
V.A.B
V
B
C
ACC
BATTERY 5A
REMOTE-IN
REMOTE-OUT
REMOTE-IN
VIDEO-CNT
DVD Changer
CX-DH801N
Verlängerungskabel
u
(BRAKE/VIDEO-CONT/ACC/BATT/DIN/RCA/GND)
Massekabel
An ein sauberes, blankes
Metallteil des Chassis des Kraftfahrzeuges
Feststellbremsenleiter
Verdrahten Sie unbedingt die Feststellbremse
aus Sicherheitsgründen und um
einen Unfall zu vermeiden.
Stromversorgungsleiter
An die ACC-Stromklemme,
+12 V Gleichspannung.
DIN-Kabel Nicht verwendet
(Schwarz)
(Rot)
(Schwarz)
(Gelb)
(Blau/gelber Streifen)
Video-Steuerungsleiter
(Ausgang)
(Grün/gelber Streifen)
Video-Steuerungsleiter
(Eingang)
(Grün/gelber Streifen)
Anzeigegerät
CY-VM1500EX
(Option)
Steuerg-
erät
Stromversorgu
ngsanschluss
Fernbedienungseingang
(Nicht verwendet)
Fernbedienungsausgang
(Nicht verwendet)
Fernbedienungseingang
(Schwarz)
(Schwarz)
(Schwarz)
Cinch-Kabel
Audio-Ausgang
(R)
(Rot)
(L)
(Weiß)
Video-Ausgang
(Gelb)
Fernbedienun
gsausgang
Cinch-Kabel
(Option)
Sicherung 5 A
Batteriekabel
An die Autobatterie, an
der kontinuierlich +12 V
Gleichspannung anliegt.
Hinweis: Verwenden Sie niemals beide
Fernbedienungseingänge (eine Mini-
Klinkenbuchse und eine Cinch-Buchse)
gleichzeitig.
Nichteinhaltung dieser Instruktion kann zu
Fehlbetrieb führen.
