Elektrische Anschlüsse

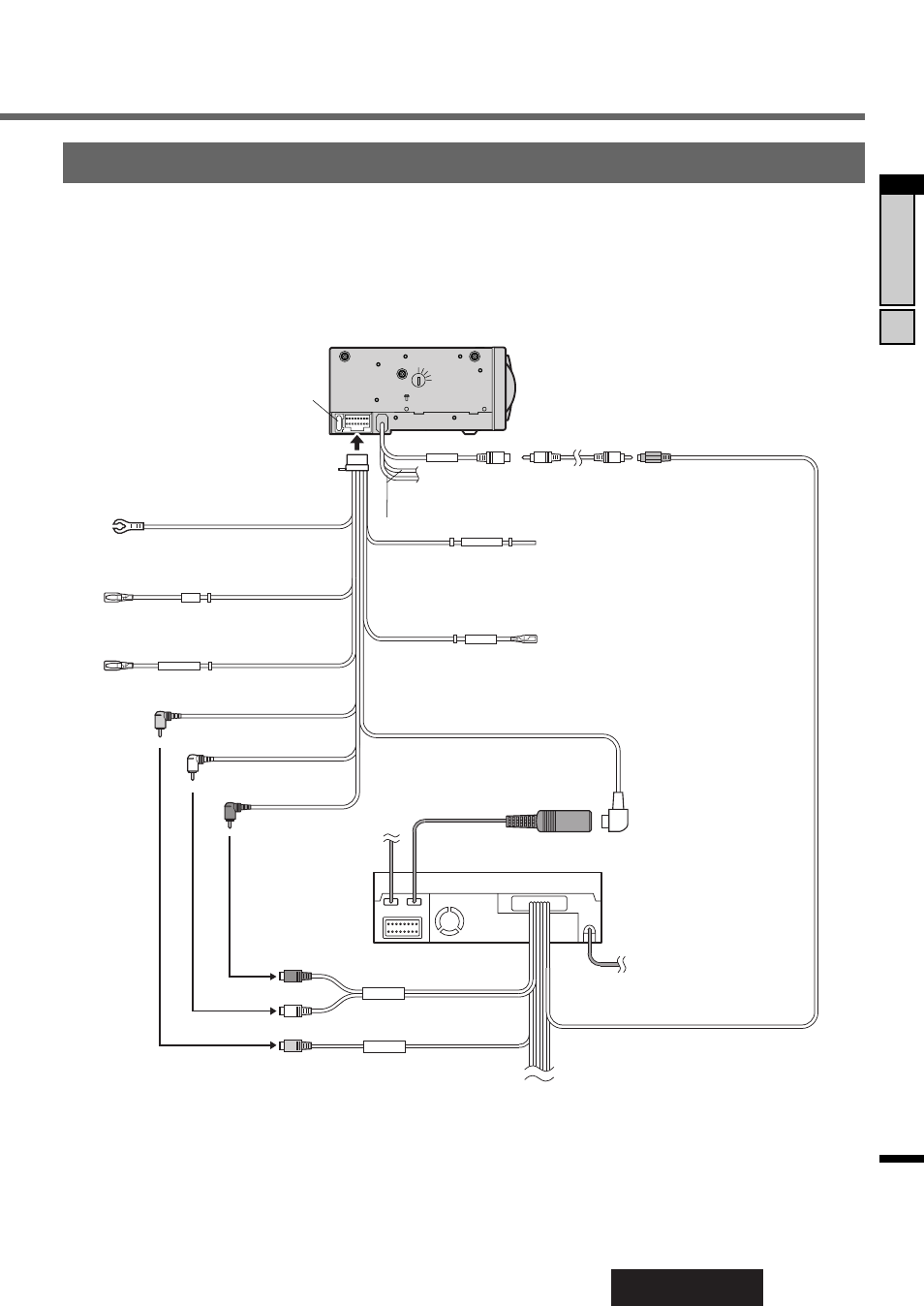

Anschluss eines DVD/Monitor-Receivers (CQ-VD7001N)
Anschluss eines DVD/Monitor-Receivers mit CD/DVD-Wechslersteuerung (Option, CQ-VD7001N)
Hinweis: Siehe zusätzlich auch die Bedienungsanleitungen der angeschlossenen Geräte.
ACC ACC
H A
M4X5mmMAX
B C
V
H.A
H
C
V.A.B
V
B
C
BATTERY 5A
PARKING BRAKE
VIDEO-CNT
CH/AUX IN
VTR IN
REMOTE-IN
Massekabel
An ein sauberes, blankes Metallteil
des Chassis des Kraftfahrzeuges
Stromversorgungsleiter
Nicht verwendet. Schließen Sie den Stromversorgungsleiter
(ACC) nicht an, wenn das Steuergerät installiert ist.
Batteriekabel
An die Autobatterie, an der kontinuierlich
+12 V Gleichspannung anliegt.
Video-Steuerungsleiter (Ausgang)
(Grün/gelber Streifen)
Nicht verwendet.
Verlängerungskabel u
(BRAKE/VIDEO-CONT/ACC/BATT/DIN/RCA/GND)
(Schwarz)
(Rot)
(Gelb)
DVD-Wechsler
CX-DH801N
Cinch-Kabel
Audio-Ausgang (R) (Rot)
Video-Ausgang (Gelb)
Fernbedienungs
eingang (Cinch)
(Schwarz)
Fernbedienungssensor
-Verlängerungskabel
(Option)
Fernbedienungs
ausgang
(Schwarz)
Feststellbremsenleiter
(Blau/gelber Streifen)
Verdrahten Sie unbedingt die
Feststellbremse aus Sicherheitsgründen
und um einen Unfall zu vermeiden.
Sicherung 5 A
Nicht verwendet.
Hinweis: Wenn das Display des DVD-Wechslers auf dem CQ-VD7001N betrachtet werden soll, vorher im [INPUT/OUT-
PUT]-Menü [CH INPUT] auf [VTR] setzen ( a Seite 64).
Audio-Ausgang (L)
(Weiß)
DIN-Kabel
(Schwarz)
An den
Anschluss des
CD-Wechslers
CQ-VD7001N
(Option)
Wechsler/AUX-
Eingangsstecker
Video-Eingang
(L) (Weiß)
(R) (Rot)
(Gelb)
DIN-Stecker
Hinweis: Verwenden Sie niemals beide
Fernbedienungseingänge (eine Mini-
Klinkenbuchse und eine Cinch-Buchse)
gleichzeitig.
Nichteinhaltung dieser Instruktion kann zu
Fehlbetrieb führen.
