108
CX-DH801N
51
Deutsch
Elektrische Anschlüsse
(Fortsetzung)

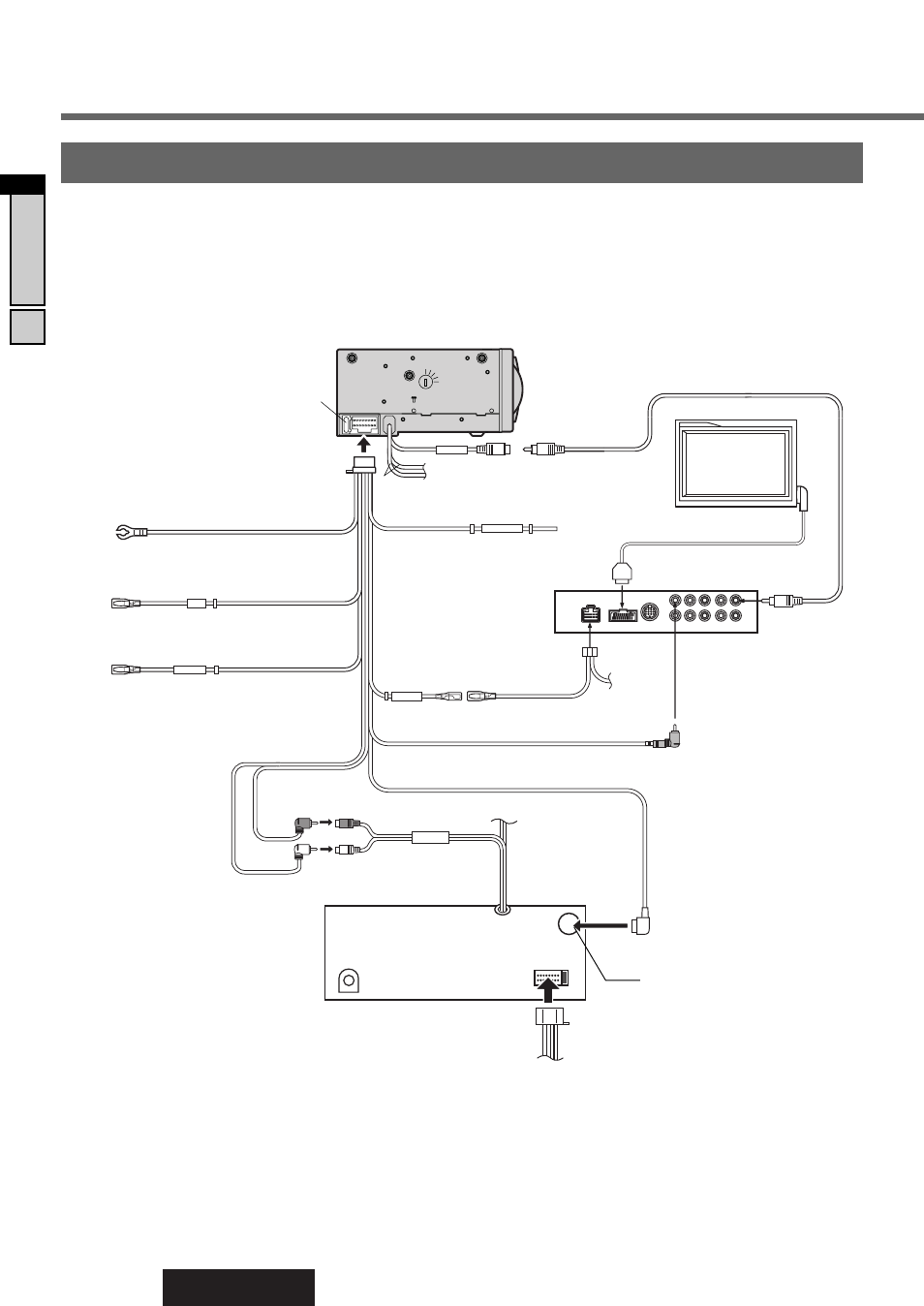

Anschluss mit CD/Receiver (CQ-C9901N)
Anschluss mit TV/Receiver mit CD/DVD-Wechslersteuerung (Option, CQ-C9901N)
Hinweis: Siehe zusätzlich auch die Bedienungsanleitungen der angeschlossenen Geräte.
DVD-Wechsler
CX-DH801N
ACC
BATTERY 5A
CH/AUX2-IN
PARKING BRAKE
H A
M4X5mmMAX
B
C
V
H.A
H
C
V.A.B
V
B
C
VIDEO-CNT
REMOTE-IN
Verlängerungskabel u
(BRAKE/VIDEO-C0NT/ACC/BATT/DIN/RCA/GND)
Masse
kabel
An ein sauberes, blankes Metallteil
des Chassis des Kraftfahrzeuges
Stromver sorgungsleiter
Nicht verwendet. Schließen Sie den Stromversorgungsleiter
(ACC) nicht an, wenn das Steuergerät installiert ist.
Batteriekabel
An die Autobatterie, an der kontinuier-
lich +12 V Gleichspannung anliegt.
(Schwarz)
(Rot)
(Gelb)
Feststellbremsenleiter
(Blau/gelber Streifen)
Cinch-Kabel (Option)
Anzeigegerät
CY-VM1500EX
(Option)
Steuergerät
CY-VM1500EX
(Option)
Verdrahten Sie unbedingt
die Feststellbremse aus
Sicherheitsgründen und
um einen Unfall zu vermei-
den.
Video-
Steuerungslei
ter (Ausgang)
Video-
Steuerungsleiter
(Eingang)
(Grün/gelber
Streifen) (Grün/gelber
Streifen)
Video-Ausgang
(Gelb)
Video-IN (Video-Eingang)
Cinch-Kabel
Audio-Ausgang
Audio-Ausgang
(R) (Rot)
(L) (Weiß)
CD/DVD-
Wechsler/AUX-
Eingangsstecker
DIN-Kabel
(Schwarz)
Wechslersteuerungsanschluss
CQ-C9901N (Option)
Stromversorgungsanschluss
Fuse 5 A
Fernbedienungs
eingang (Cinch)
(Schwarz)
Nicht ver-
wendet.
Hinweis: Verwenden Sie niemals beide
Fernbedienungseingänge (eine Mini-
Klinkenbuchse und eine Cinch-Buchse) gle-
ichzeitig.
Nichteinhaltung dieser Instruktion kann zu
Fehlbetrieb führen.
Fernbedienungs
ausgang
