Hinweis zur Handhabung des Lichtleiterkabels:
¡
Achten Sie darauf, dass dieses Kabel nicht durch Einklemmen an einer
Tür, durch das Darraufstellen eines schweren Gegenstandes usw. beschädigt wird.
¡
Stellen Sie sicher, dass das Kabel während des Anschließens nicht beansprucht wird.
¡
Biegen Sie das Kabel nicht stark ab.
¡
Sie sollten den DVD-Wechsler so einbauen, dass der Lichtleiterstecker nicht durch die
Umgebungsbedingungen beeinträchtigt wird.
111
CX-DH801N
54
Deutsch

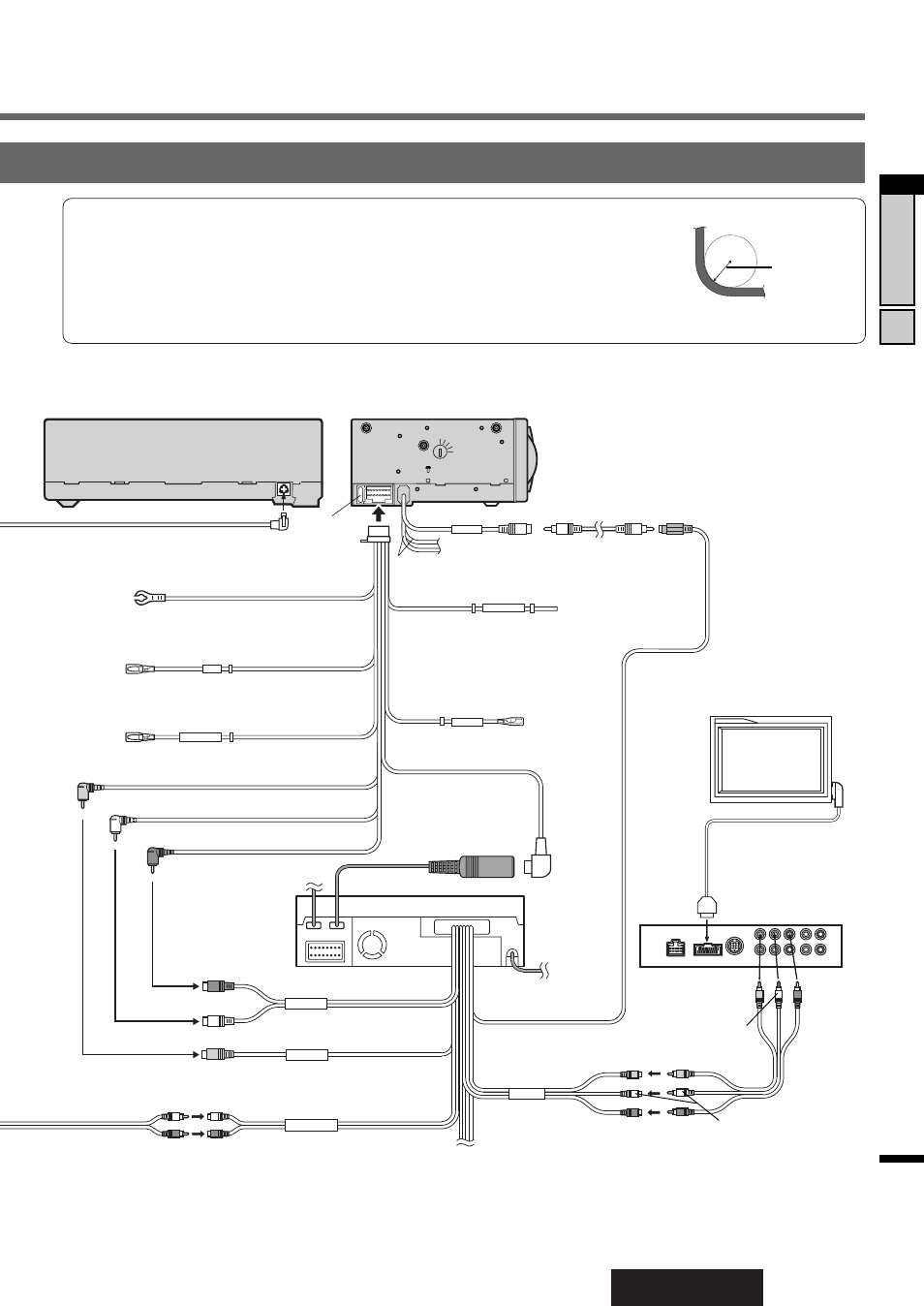

Elektrische
Anschlüsse
VTR IN
ACC
ACC
H
A
M4X5mmMAX
B
C
V
H.A
H
C
V.A.B
V
B
C
BATTERY 5A
PARKING BRAKE
VIDEO-CNT
CH/AUX IN
PRE-OUT FRONT
VIDEO OUT
REMOTE-IN
DVD-Wechsler
CX-DH801N
(hinten)
25 mm
oder mehr
DVD-Wechsler
CX-DH801N
(links)
Verlängerungskabel
u
(BRAKE/VIDEO-CONT/ACC/BATT/DIN/RCA/GND)
Massekabel
An ein sauberes, blankes Metallteil
des Chassis des Kraftfahrzeuges
Stromver sorgungsleiter
Nicht verwendet. Schließen Sie den Stromversorgungsleiter
(ACC) nicht an, wenn das Steuergerät installiert ist.
Batteriekabel
An die Autobatterie, an der kontinuierlich
+12 V Gleichspannung anliegt.
(Schwarz)
(Rot)
(Gelb)
Feststellbremsenleiter
(Blau/gelber Streifen)
Cinch-Kabel (Option)
Anzeigegerät
CY-VM1500EX
(Option)
Steuergerät
CY-VM1500EX
(Option)
Verdrahten Sie unbedingt
die Feststellbremse aus
Sicherheitsgründen und um
einen Unfall zu vermeiden.
Video-Steuerungsleiter (Ausgang)
(Grün/gelber Streifen)
Nicht verwendet.
Cinch-Kabel
DIN-Kabel
(Option)
Sicherung 5 A
Fernbedienungseingang
(Cinch) (Schwarz)
Fernbedienu
ngsausgang
(Schwarz)
Nicht ver-
wendet.
(R) (Rot)
(L) (Weiß)
Pre-Out-Stecker (vorne)
Video-Ausgang (Gelb)
Audio-Ausgang (L) (Weiß)
Audio-Ausgang (R) (Rot)
CQ-VD7001N
(Option)
(Gelb)
DIN-Kabel (Schwarz)
An den Anschluss des
CD-Wechslers
DIN-Stecker
Wechsler/AUX-
Eingangsstecker
Video-Eingang
(R) (Rot)
(L) (Weiß)
Video-Ausgang
(R) (Rot)
(L) (Weiß)
(Gelb)
(R) (Rot)
(Gelb)
(L) (Weiß)
Hinweis: Wenn das Display des DVD-Wechslers auf dem CQ-VD7001N betrachtet werden soll, vorher im [INPUT/OUT-
PUT]-Menü [CH INPUT] auf [VTR] setzen (
a
Seite 64).
Hinweis: Verwenden Sie niemals beide
Fernbedienungseingänge (eine Mini-
Klinkenbuchse und eine Cinch-Buchse)
gleichzeitig.
Nichteinhaltung dieser Instruktion kann zu
Fehlbetrieb führen.
