Gebrauchsanweisung Kapitel 2 Acuity-System – Überblick 17

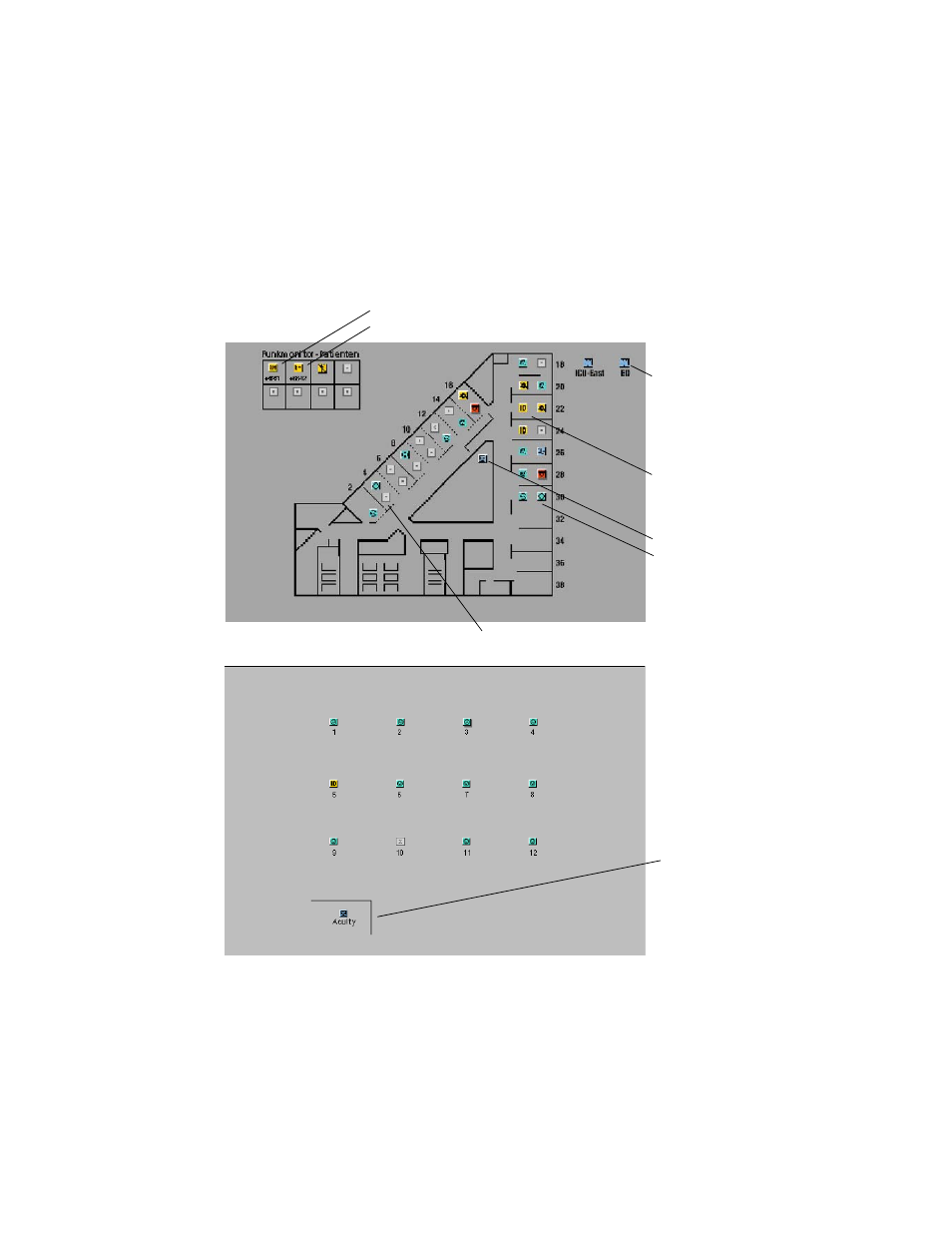

Acuity-Zentralstationsplan und Statussymbole
Der Acuity-Zentralstationsplan zeigt die Statussymbole für die Systemkomponenten und
für jeden Patientenmonitor (und dazugehörigen Patienten), der mit dem Acuity-System
kommuniziert. Ihr System enthält einen Plan, ähnlich einem der folgenden Beispiele.
Eine vollständige Beschreibung aller Acuity-Statussymbole finden Sie unter
“Statussymbole” auf Seite 125.
A. Vernetzte Acuity-Systeme Diese Statussymbole stehen für vernetzte Acuity-Systeme und zeigen den
Datenübertragungsstatus für die vernetzten Systeme an.
B. Keine ID zugewiesen Dem an diesen Monitor angeschlossenen Patienten wurde keine Patienten-ID
zugewiesen.
C. Acuity-Zentralstation Das Symbol zeigt den Acuity-Zentralstationsplan und den Status an. Klicken Sie
hierauf, um das Acuity-Zentralstations-Druckerfenster zu öffnen.
E. Inaktive Acuity-Systemstelle
D. Patienten-/Monitor-
Statussymbol
C. Acuity-Zentralstation
A. Vernetzte Acuity-Systeme
Funkmonitor:
F. Zimmer zugewiesen
G. Kein Zimmer zugewiesen
B. Keine ID zugewiesen
D. Acuity-Zentralstation
