C 150 (E2) 12/2012 Seite 33/89
Bringen Sie den Hauptschalter (2) in Stellung I. Die Betriebsbereitschaftsanzeige zeigt die Betriebsbereit-
schaft des Gerätes an. Es folgt eine kurze Startphase, in der die Anzeigesegmente an den Kanten des
oberen Reglerdisplays nacheinander aufleuchten.
Nach einigen Sekunden wird im oberen Display die aktuelle Innenraumtemperatur des C 150 und im un-
teren Display die aktuelle CO
2
Innenraumkonzentration angezeigt. An den leuchtenden LEDs rechts ne-
ben den Displays erkennen Sie, dass die Temperatur in °C und die CO
2
Konzentration in Vol.-% CO
2
angezeigt wird.

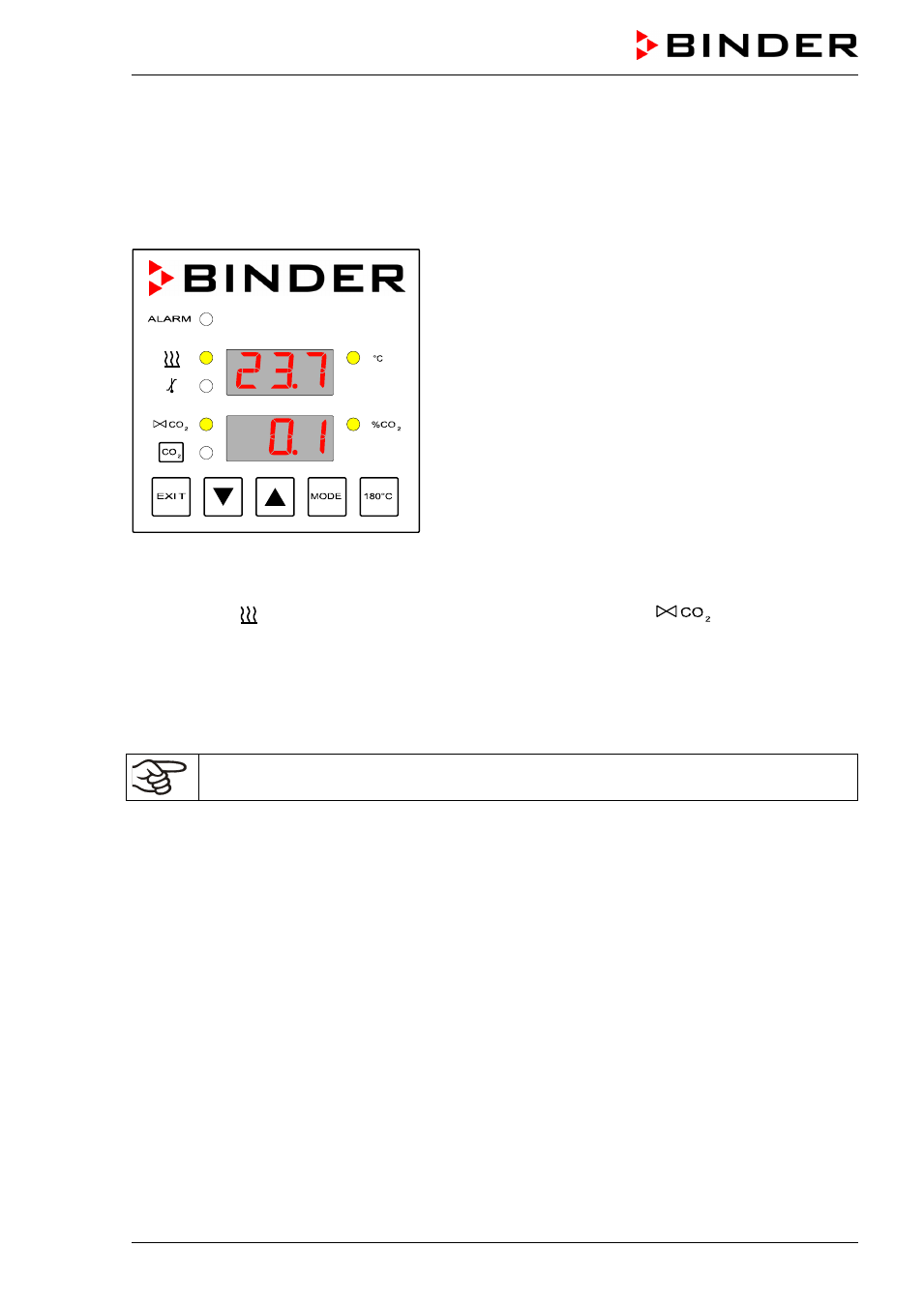

Abb. 19: Normalanzeige nach Einschalten des CO
2
-
Inkubators: aktuelle Werte Temperatur und CO
2
(Beispiel)
Stellen Sie am Regler die Solltemperatur und die CO
2
Sollkonzentration ein, mit denen der C 150 betrie-
ben werden soll.
Die gelbe LED zeigt an, dass die Heizung arbeitet, und die gelbe LED zeigt, dass das CO
2
Ventil arbeitet.
Beschicken Sie den C 150 erst mit Proben, wenn er seinen stabilen Betriebszustand erreicht hat:
Temperatur: Die Einregelzeit beträgt ca. 2 Stunden.
CO
2
: Die CO
2
Konzentration stellt sich automatisch nach wenigen Minuten auf den eingestellten Sollwert
ein.
Solange angezeigter Istwert und Sollwert im Display nicht übereinstimmen, ist der ordnungs-
gemäße Betrieb des Gerätes nicht gewährleistet.
Verhalten bei CO
2
-Fluktuation und Kondensataustritt aus den Öffnungen der Ansaug- und Ein-
spritzdüse des CO
2
-Sensorsystems:
Werden bei der Erst- bzw. Wiederinbetriebnahme des Gerätes Fluktuationen des CO
2
-Gehaltes und ein
gleichzeitiger Kondensataustritt aus den Öffnungen der Ansaug- und Einspritzdüse des CO
2
-
Sensorsystems beobachtet, sollte das geöffnete Gerät mit trockenem Innenraum und trockener Wasser-
schale bei mindestens 37 °C Solltemperatur für mindestens eine Stunde betrieben werden. Damit wird
ein Spülen der CO
2
-Sensorkammer bewirkt, und feuchtigkeitsgesättigte Luft entweicht aus dem Mess-
system. Durch die Entfernung des Kondensats aus dem Sensorsystem wird eine störungsfreie CO
2
-
Messung gewährleistet.
7. Betriebsarten des Reglers RP1
Der Regler verfügt über drei Betriebsarten HAND (Kap. 7.2), USER (Kap. 7.3) und LOCK (Kap. 7.4). In
den Betriebsarten HAND und USER können Sie nacheinander eine Reihe von Betriebsfunktionen aufru-
fen und deren Werte einstellen / ändern.
Die Betriebsart USER ist Passwort geschützt. Bei Auslieferung ist das werkseitig eingestellte Passwort
„1“. Sie können das Passwort in der Betriebsfunktion „PA.U“ ändern (Kap. 7.3).
Die Betriebsart HAND lässt sich ebenfalls Passwort schützen (Kap. 7.4).
