C 150 (E2) 12/2012 Seite 49/89
10.3 Potenzialfreier Alarmkontakt
Sammelalarmausgabe über potenzialfreien Alarmkontakt
Das Gerät ist auf der Rückseite mit einem potenzialfreien Kontakt (13) ausgestattet, über den eine exter-
ne Überwachungsanlage angeschlossen werden kann, um die Alarmmeldungen, die der C 150 generiert,
extern zu überwachen und aufzuzeichnen.
Der potenz ialfreie Kontakt wird ohne Verzögerung geschaltet, sobald die rote LED “ALARM” am Regler-
display aufleuchtet. Der potenzialfreie Kontakt wird bei allen in Kap. 10.1 genannten Alarmereignissen
sowie bei Netzausfall geschaltet.
Erfolgt der Anschluss der externen Alarmüberwachung über die Kontakte C und NO,
kann die Alarmüberwachung leitungsbruchsicher erfolgen. Das heißt, wird die Ver-
bindung zwischen C 150 und externer Alarmüberwachung unterbrochen, wird Alarm
ausgelöst. Auch ein Stromausfall löst in diesem Fall einen Alarm aus.

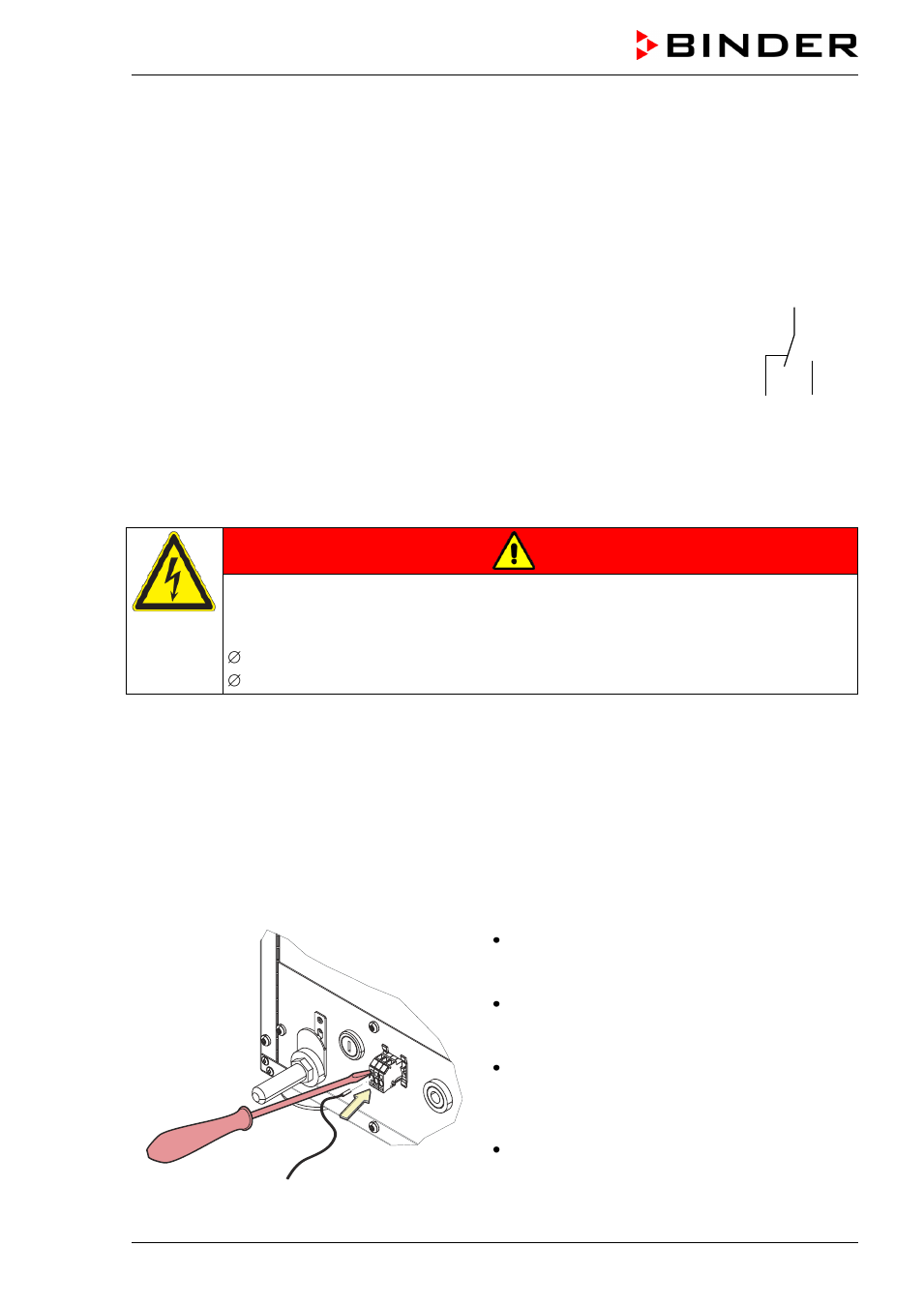

Abb. 25: Schaltbild der potenzialfreien Kontakte
C
NO NC
ALARM
Liegt keine Alarmmeldung vor, ist Kontakt C mit NO geschlossen.
Schalten des potenzialfreien Alarmkontaktes erfolgt durch Schließen von Kontakt C mit NC.
Maximale Belastbarkeit der Schaltkontakte: 24V AC/DC - 2,0A
GEFAHR
Gefahr durch elektrischen Schlag.
Lebensgefahr.
Beschädigung der Schaltkontakte und der Anschlussbuchse.
Maximale Schaltlast von 24 V AC/DC, 2,0 A NICHT überschreiten.
Geräte mit höherer Schaltlast NICHT anschließen.
Die Alarmmeldung am Reglerdisplay bleibt während der Alarmierung über potenzialfreien Alarmkontakt
erhalten.
Sobald der Grund für die Alarmierung nicht mehr besteht, wird die Alarmierung über potenzialfreien Kon-
takt gemeinsam mit der Alarmmeldung am Reglerdisplay zurückgesetzt.
Bei Netzausfall bleibt die Alarmierung über potenzialfreien Kontakt während des gesamten Netzausfalls
erhalten. Nach Rückkehr der Spannungsversorgung schließt Kontakt C mit NO automatisch.
Anschluss an eine externe Überwachungsanlage
Für eine leitungsbruchsichere Alarmüberwachung, die Alarm auslöst, wenn die Verbindung zwischen
C 150 und externer Alarmüberwachung unterbrochen wird, müssen Sie die externe Alarmüberwachung
über die Kontakte C und NO mit dem C 150 verbinden.
Abb. 26: Anschluss an eine Überwachungsanlage
Stecken Sie einen geeigneten Schlitzschrau-
bendreher in die Öffnung der Klemmleiste über
dem Kontakt C.
Drücken Sie den Schraubendreher vorsichtig in
die Öffnung. Die Klemme des Kontakts C öffnet
sich.
Stecken Sie das abisolierte Ende eines der bei-
den Kabel der externen Alarmüberwachung in
die Klemmenöffnung und ziehen Sie den
Schraubendreher aus der Klemmleiste.
Verfahren Sie ebenso mit dem anderen Kabel
der externen Alarmüberwachung, das Sie ent-
weder mit dem Kontakt NC oder NO verbinden
können.
