Produktbeschreibung
2.4.1 USB-Schnittstellen (X112, X113)
Die zwei USB-Schnittstellen (X112, X113) dienen dem Anschluss von Peripheriegeräten mit USB-
Anschluss. Unterstützt wird die USB2.0-Norm.
2.4.2 ATX-Taster
Über den Taster (ATX) wird der Industrie-PC eingeschaltet (Power on).
2.4.3 Reset-Taster
Der Reset-Taster ermöglicht einen Neustart des IPCs.
2.4.4 Status LEDs
• Die LED HDD leuchtet bei Festplattenzugriff.
• Die LED PWR leuchtet bei vorhandener Spannungsversorgung.
• Die LED FB ist eine Multi-Color-LED und zeigt den Status von Feldbus und TwinCAT:
Farbe LED FB
Bedeutung
rot TwinCAT
STOP
blau TwinCAT
CONFIG
blau/ rot blinkend
TwinCAT CONFIG mit Bus Error
grün TwinCAT
RUN
grün/ rot blinkend
TwinCAT RUN mit Bus Error

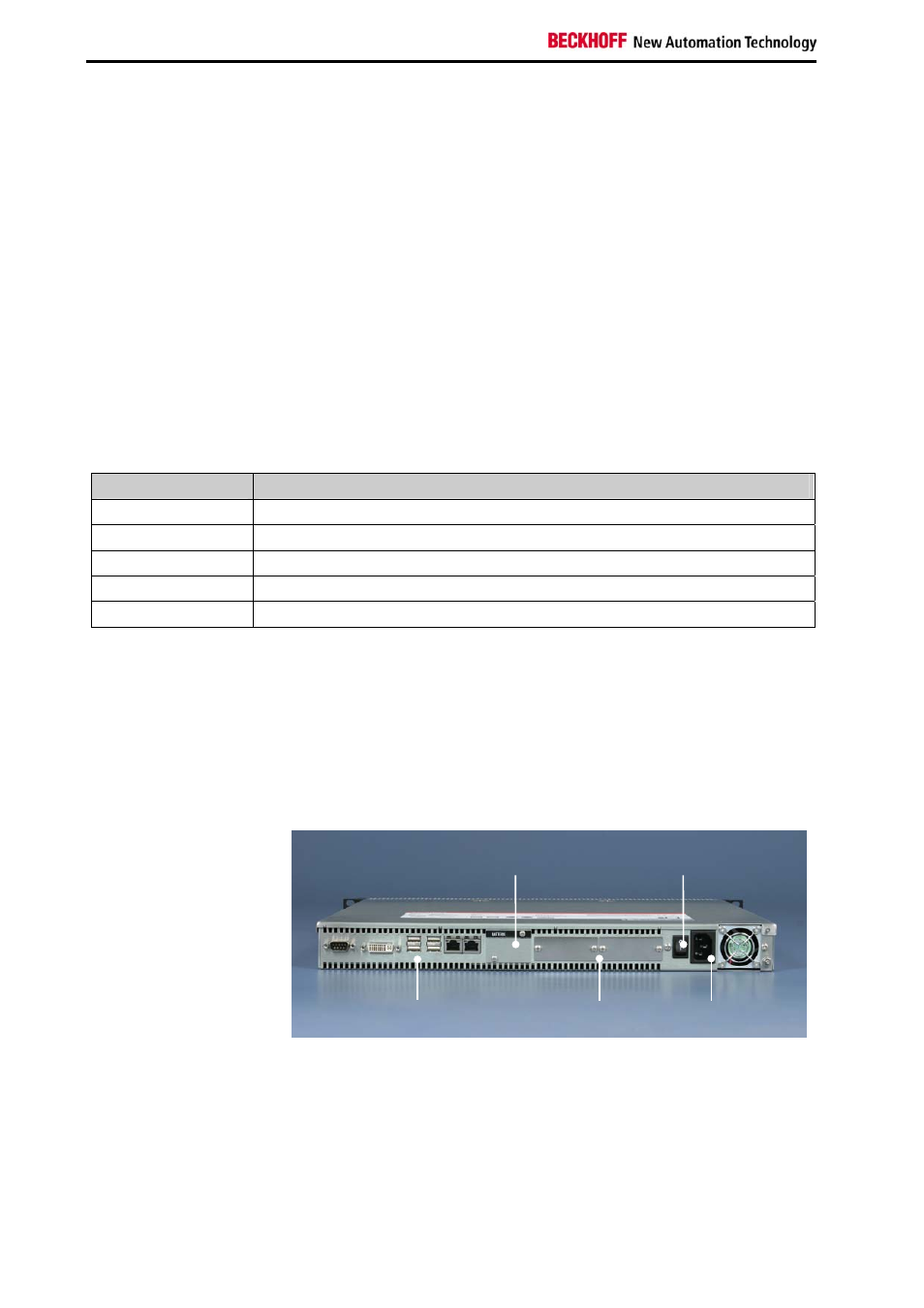

2.5 Rückansicht C5210
Das Netzteil des 19-Zoll-Einschub-Industrie-PCs C5210 wird mit einer Spannung von
100V
AC
– 240 V
AC
versorgt.
Optional ist ein 24 V
DC
- Netzteil mit USV verfügbar.
2.5.1 100-240V
AC
-Full-Range-Netzteil
Rückansicht C5210
mit 100-240V
AC
-Full-Range-
Netzteil
Hauptschalter
Batterie, optional Feldbus
Schnittstellen
PCIe-Modulslots Stromversorgung
10
C5210
