Installation
3.4.3 Montage der Versorgungskabel
Montieren Sie die Kabel für die Stromversorgung des Industrie-PCs, den Anschluss des Akku-Packs
sowie den kundenspezifischen Komponenten für das Herunterfahren des PCs entsprechend dem
Verdrahtungsplan mit dem mitgelieferten Material zur Steckermontage.

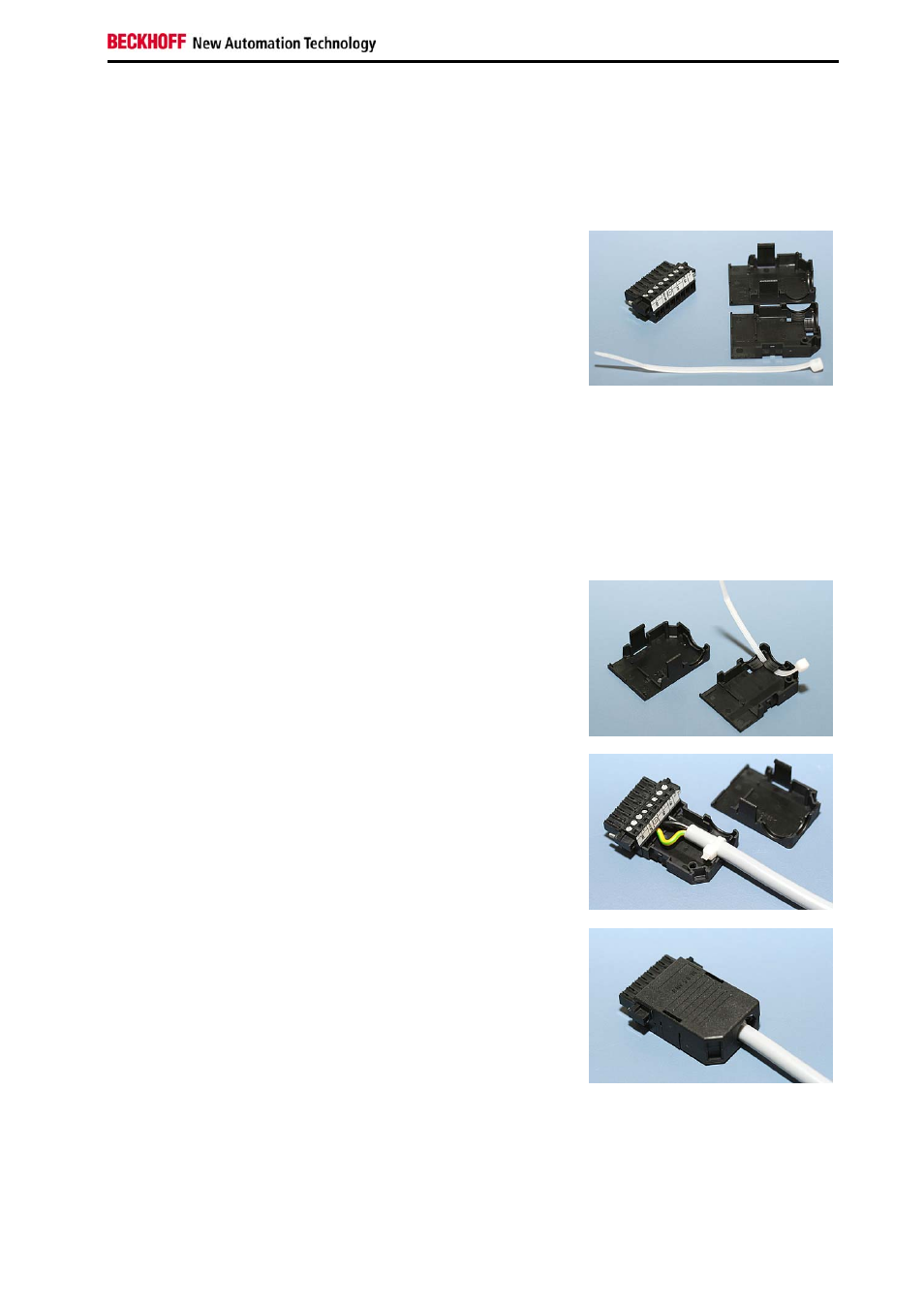

Material zur Steckermontage
Steckerleiste 8-polig, Zugentlastungsgehäuse mit Kabelbinder
Steckermontage
Der Stecker ist für 16 A spezifiziert und kann Leitungsquerschnitte bis 1,5 mm
2
aufnehmen.
So montieren Sie einen Stecker am Kabel:
1. Isolieren Sie die Kabelenden ab (Abisolierlänge 8 – 9 mm).
2. Verschrauben Sie die Kabelenden in der 8-poligen Steckerleiste gemäß Verdrahtungsplan.
Fädeln Sie den Kabelbinder in das Unterteil des Zugentlastungs-
gehäuses ein.
Setzen Sie die Steckerleiste in das Unterteil des Zugentlastungs-
gehäuses ein.
Ziehen Sie den Kabelbinder fest zu und kneifen Sie die
Kunststofflasche ab.
Befestigen Sie das Oberteil des Zugentlastungsgehäuses, in dem
Sie es auf das Unterteil aufrasten.
