Installation
3.2 Einbau des IPCs in das 19-Zoll-Rack
Der Einschub-Industrie-PC C5210 ist für den Einbau in ein 19-Zoll-Rack in Schaltschränke der
Maschinen- und Anlagentechnik konzipiert.
Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel
3.2.1 Vorbereitung des Schaltschrankes
Der Schaltschrank muss mit den vier Bohrungen für die Befestigungsschrauben entsprechend der
Geräteabmessungen des PCs (siehe Kapitel
Montagewinkel verwenden
Achtung
Die beiden mitgelieferten Montagewinkel dienen zum Abstützen des Industrie-PCs im
hinteren Bereich und müssen auf beiden Seiten montiert werden.
Befestigung der Montagewinkel
Die Montage der Winkel am PC erfolgt mit jeweils zwei Inbus-Schrauben wie abgebildet.

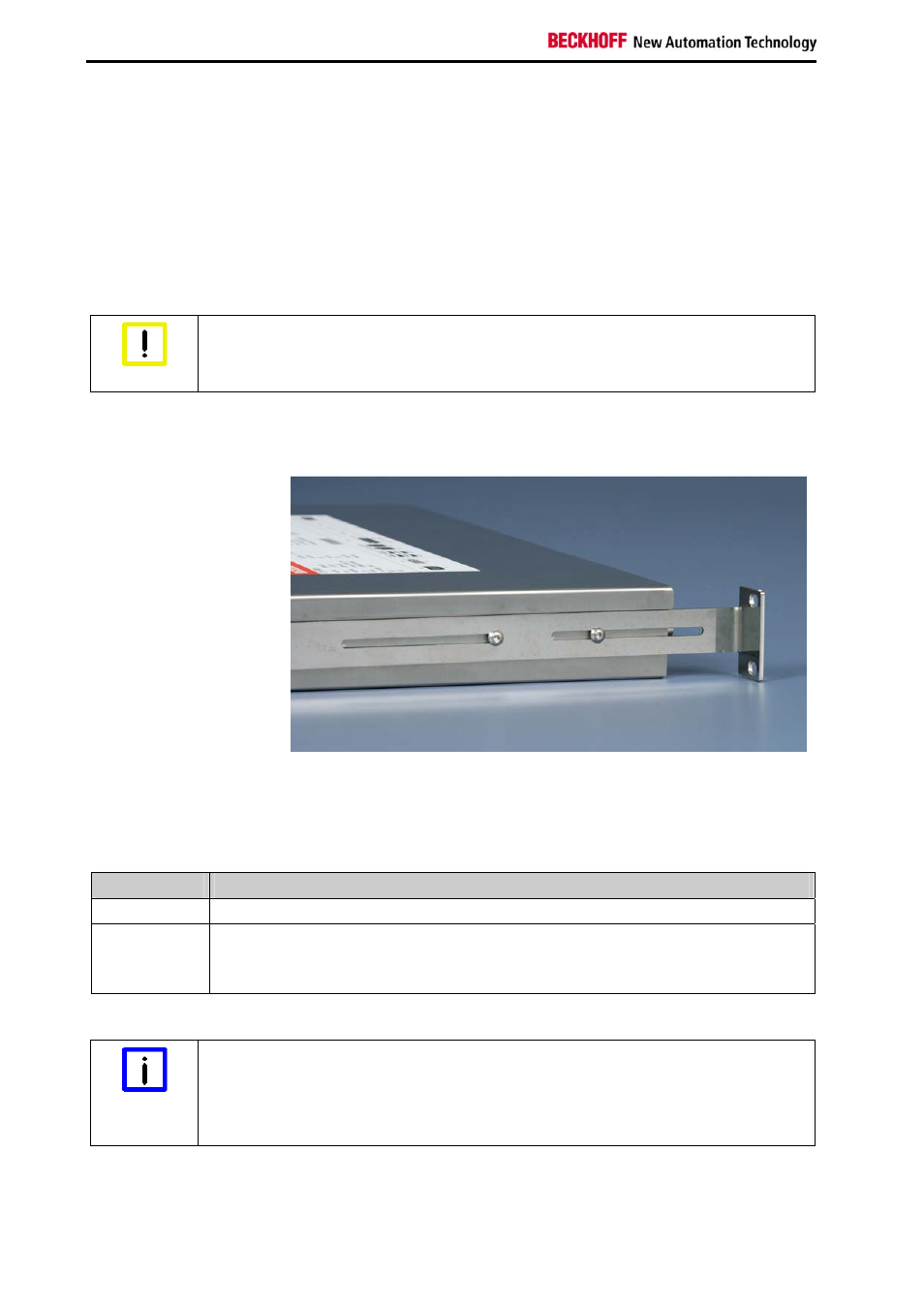

Ansicht mit Montagewinkel
Für die Einbauabmessungen siehe Kapitel
C5210, Ansicht mit montierten Montagewinkeln.
Optionale Auszugschiene
Optional zu den mitgelieferten Montagewinkeln ist eine Auszugsschiene erhältlich:
Bestelloption Beschreibung
C9900-M712
Auszugschienen für C5210. Maximaler Abstand der Befestigungslöcher 38 cm.
C9900-M713
Winkelsatz für Teleskopschienen C9900-M713 im C5210.
Zum Einsatz bei 19-Zoll-Racks mit einer Einbautiefe größer als 38 cm. Maximaler
Abstand der Befestigungslöcher 44,5 cm.
Für die Einbauabmessungen siehe Kapitel
C5210 mit Auszugsschiene Maedler-Accuride 2907
Luftzirkulation
Hinweis
Beachten Sie beim Einbau in ein geschlossenes Umgehäuse, dass ausreichend
Volumen zur Luftumwälzung und zum Öffnen des PCs vorhanden ist.
Oberhalb und unterhalb des PCs sind 5 cm freier Raum zur Luftzirkulation erforderlich.
