Installation
Dieses kann sowohl manuell über den Anschluss einer Signallampe geschehen als auch über ein Schütz.
Der Hauptschalter der Anlage wird durch diese Lösung in der Regel nur noch dann ausgeschaltet, wenn
der Schaltschrank geöffnet werden muss. Der Akku wird nur noch bei Stromausfall benutzt.
Damit der Industrie-PC auch bei Stromausfall über eine Bildschirmausgabe verfügt, ist das Netzteil mit
einem USV-Ausgang 27 V / 1,4 A ausgestattet, an das ein Control Panel bis 19-Zoll Displaygröße
angeschlossen werden kann. Dadurch ist es möglich, dem Anwender einen eventuellen Stromausfall
anzuzeigen. Nachdem der PC heruntergefahren ist, wird der USV-Ausgang abgeschaltet.
Für eine detaillierte Funktionsbeschreibung siehe auch Kapitel
Anschließen der Stromversorgung

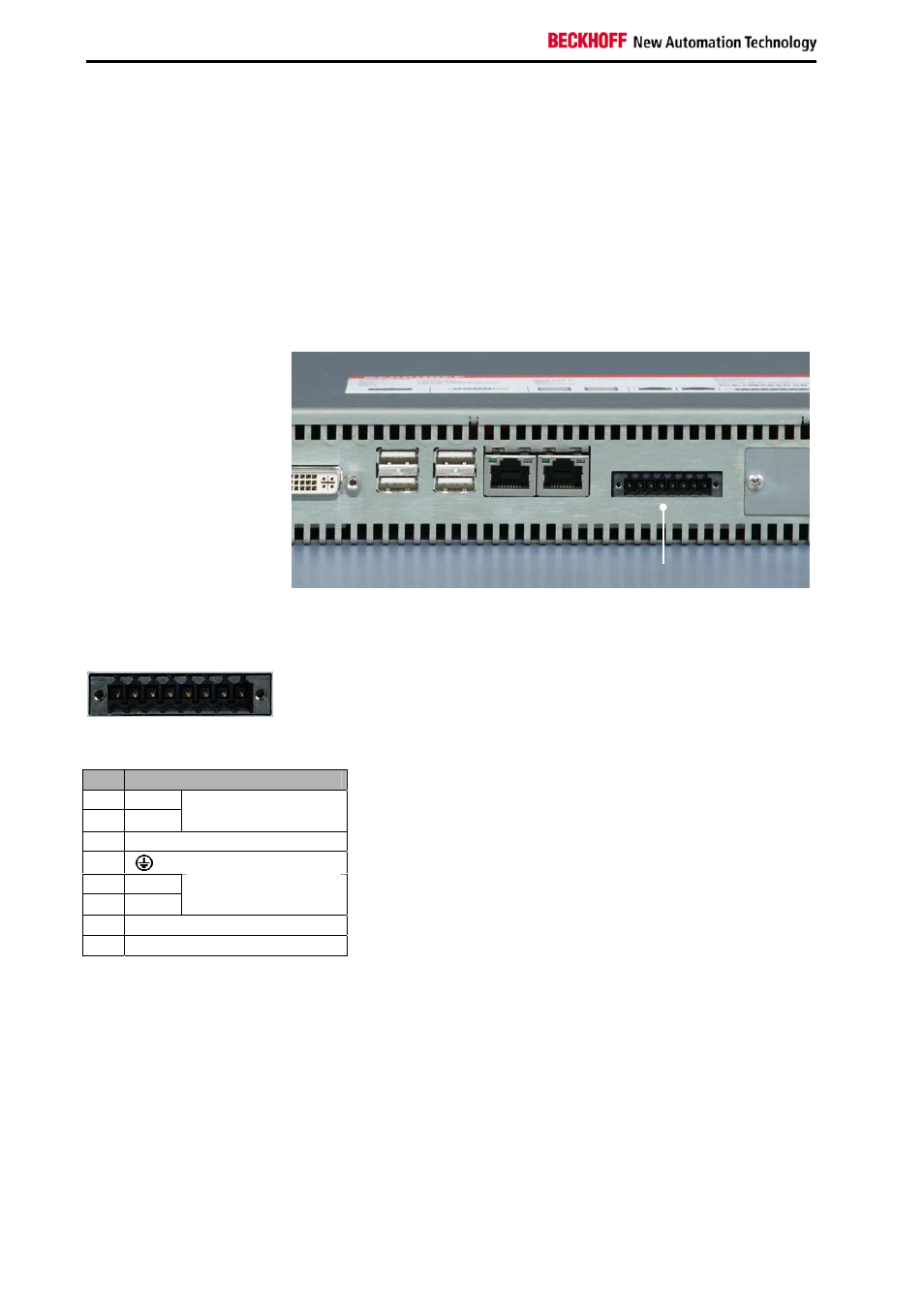

3.4.2 Anschlussstecker für die Stromversorgung
Über die 8-polige Stiftleiste (X110) erfolgt die Stromversorgung des Industrie-PCs sowie die externe
Beschaltung zum Ein- und Ausschalten.
Stromversorgungs-Stecker
X110
Pinbelegung Anschlussstecker
Pinbelegung zum Anschluss von Schalter, Stromversorgung und Akku-Pack (optional):
1 2 3 4 5 6 7 8
Pin
Funktion
1
-
2
+
Akku-Pack
(nur bei USV)
3
UPS+ (USV-Ausgang)
4
5
-
6
+
24 V DC
Versorgungsspannung
7
PC_ON
8
Power-Status
