Installation

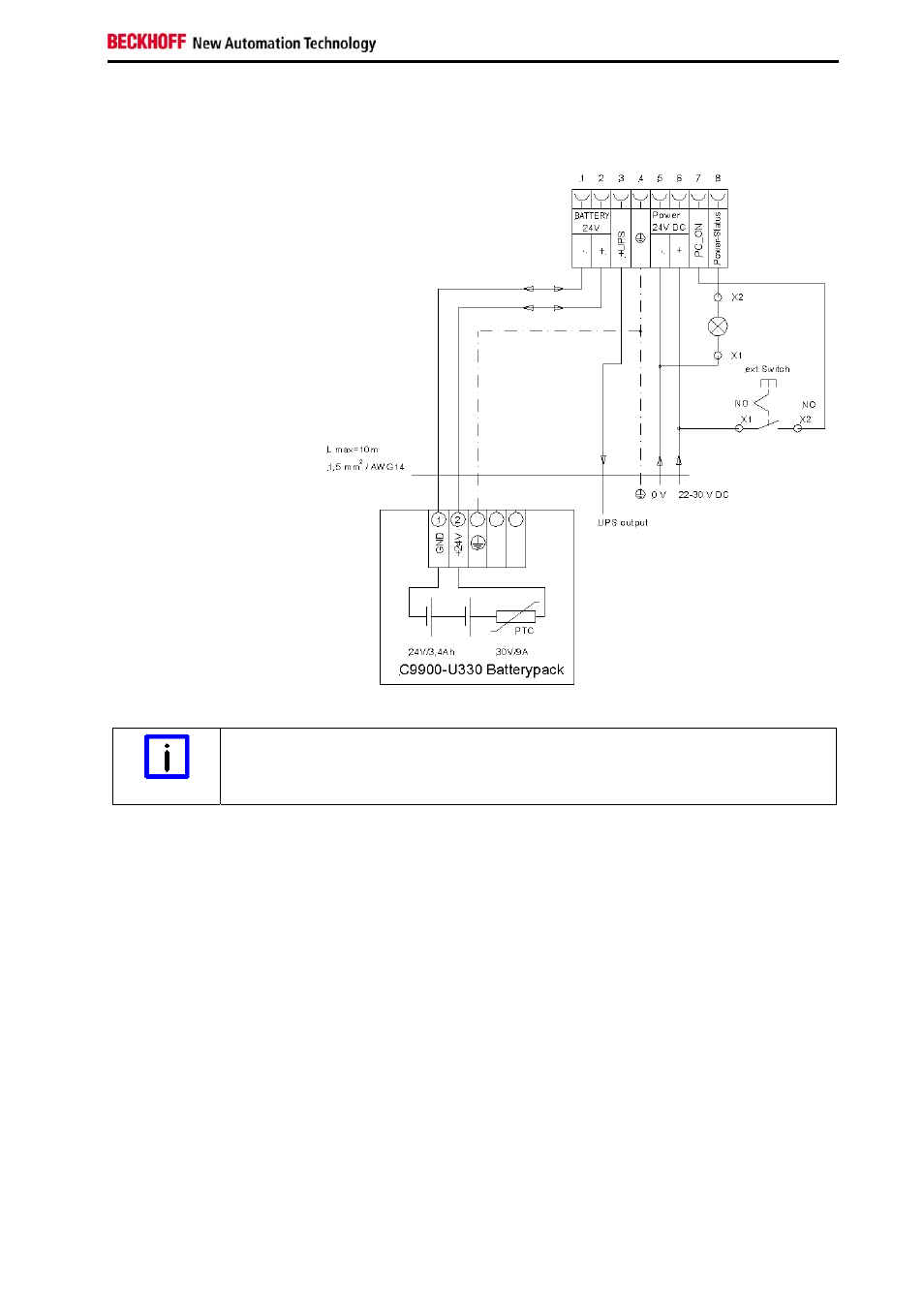

Verdrahtungsplan
Die Verdrahtung erfolgt entsprechend dem Verdrahtungsplan (Beschaltung von PC_ON und Power-
Status symbolisch):
Verdrahtungsplan
Stromversorgung und
Externe Beschaltung
Anschluss Akku-Pack sowie UPS Output
Hinweis
Anschluss des Akku-Packs sowie von UPS Output nur bei Auslieferung des Industrie-
PCs mit integrierter USV möglich (Bestelloption).
C5210
21
