Produktbeschreibung
2.5.2 24V
DC
-Netzteil

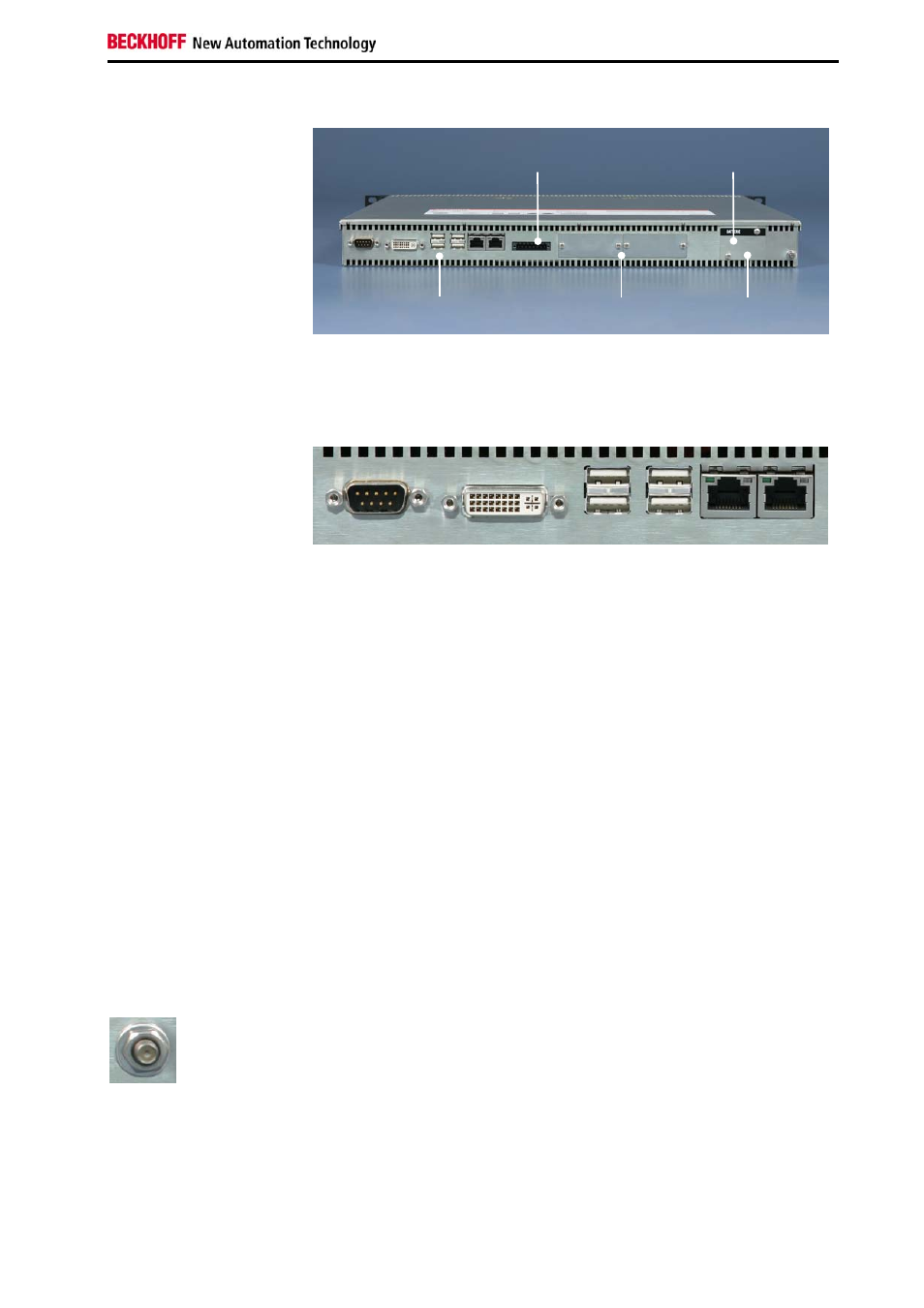

Rückansicht C5210
mit 24V
DC
-Netzteil
optional Feldbus
Stromversorgung
Batterie
Schnittstellen
PCIe-Modulslots
2.6 Schnittstellen
Schnittstellen des
Einschub-Industrie-PCs
X106
X107
X104
X105
X102
X103
X108
X109
2.6.1 Serielle Schnittstelle (X102)
Der Industrie-PC verfügt über eine serielle Schnittstellen COM1 (X102) vom Typ RS232, die auf eine 9-
polige SUB-D Stiftleiste geführt ist.
2.6.2 DVI (Digital Visual Interface) (X103)
Der DVI Anschluss (X103) dient der Übertragung des Videosignals. Unterstützt wird die DVI-I Norm.
2.6.3 USB-Schnittstellen (X104 – X107)
Die vier USB-Schnittstellen (X104 – X107) dienen dem Anschluss von Peripheriegeräten mit USB-
Anschluss. Unterstützt wird die USB2.0-Norm.
2.6.4 Netzwerk-Anschlüsse (X108, X109)
Die RJ-45-Buchsen (X108) und (X109) ermöglichen den Anschluss des IPCs an ein 10/100/1000 BASE-T
Netzwerk.
2.6.5 Zusätzliche Steckkarten (optional)
Auf dem Gehäuse des Industrie-PCs befindet sich ein Typenschild, das über die Ausstattung des
Industrie-PCs im Auslieferungszustand Auskunft gibt.
2.6.6 Erdungsmaßnahmen
Erdungsverbindungen leiten Störungen ab, die über externe Stromversorgungskabel, Signalkabel oder
Kabel zu Peripheriegeräten übertragen werden.
Verbinden Sie daher den Erdungspunkt am PC-Gehäuse niederohmig mit dem zentralen Erdungspunkt
der Schaltschrankwand, in die der Rechner eingebaut wird. Der Erdungsanschluss befindet sich von
hinten gesehen rechts auf der Rückseite des Industrie-PCs .
C5210
11
