Produktbeschreibung

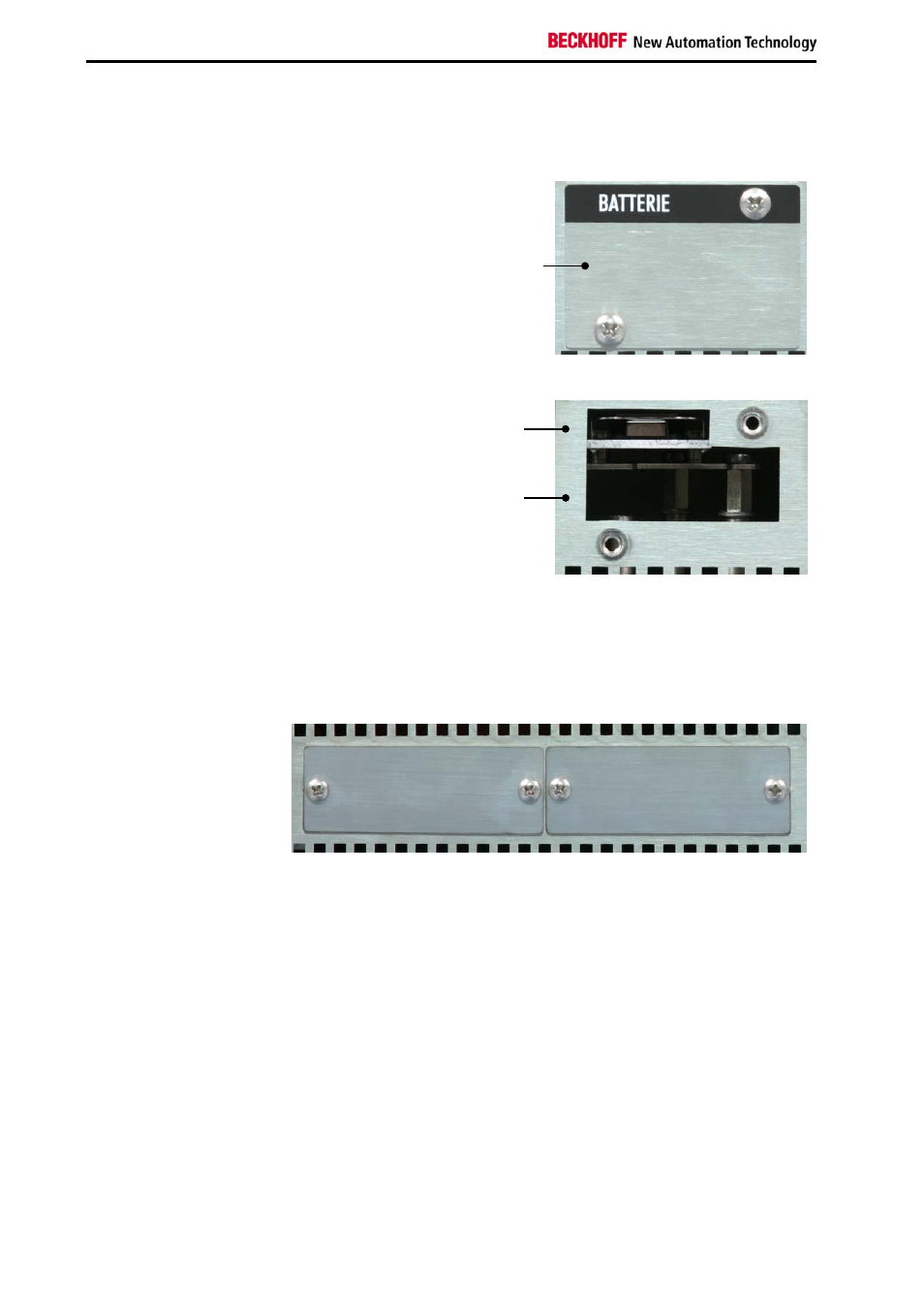

2.7 Zugang zur Batterie
Nach dem Entfernen der Kreuzschlitz-Schrauben lässt sich die Abdeckkappe entfernen und ermöglicht
den Zugang zur Batterie.
Abdeckkappe
Batterie
Feldbus (optional)
2.8 Zugang zu den PCIe-Modulslots
Die PCIe-Modulslots befinden sich hinter den beiden Abdeckkappen im Bereich der Anschlüsse des
Industrie-PCs.
Zugang zu den Modulslots
Für die Montage der Steckkarten lösen Sie zunächst die Kreuzschlitz-Schrauben. Die Abdeckkappen
lassen sich nun entfernen und ermöglichen das Einsetzen der Steckkarten.
