Montage und Verdrahtung

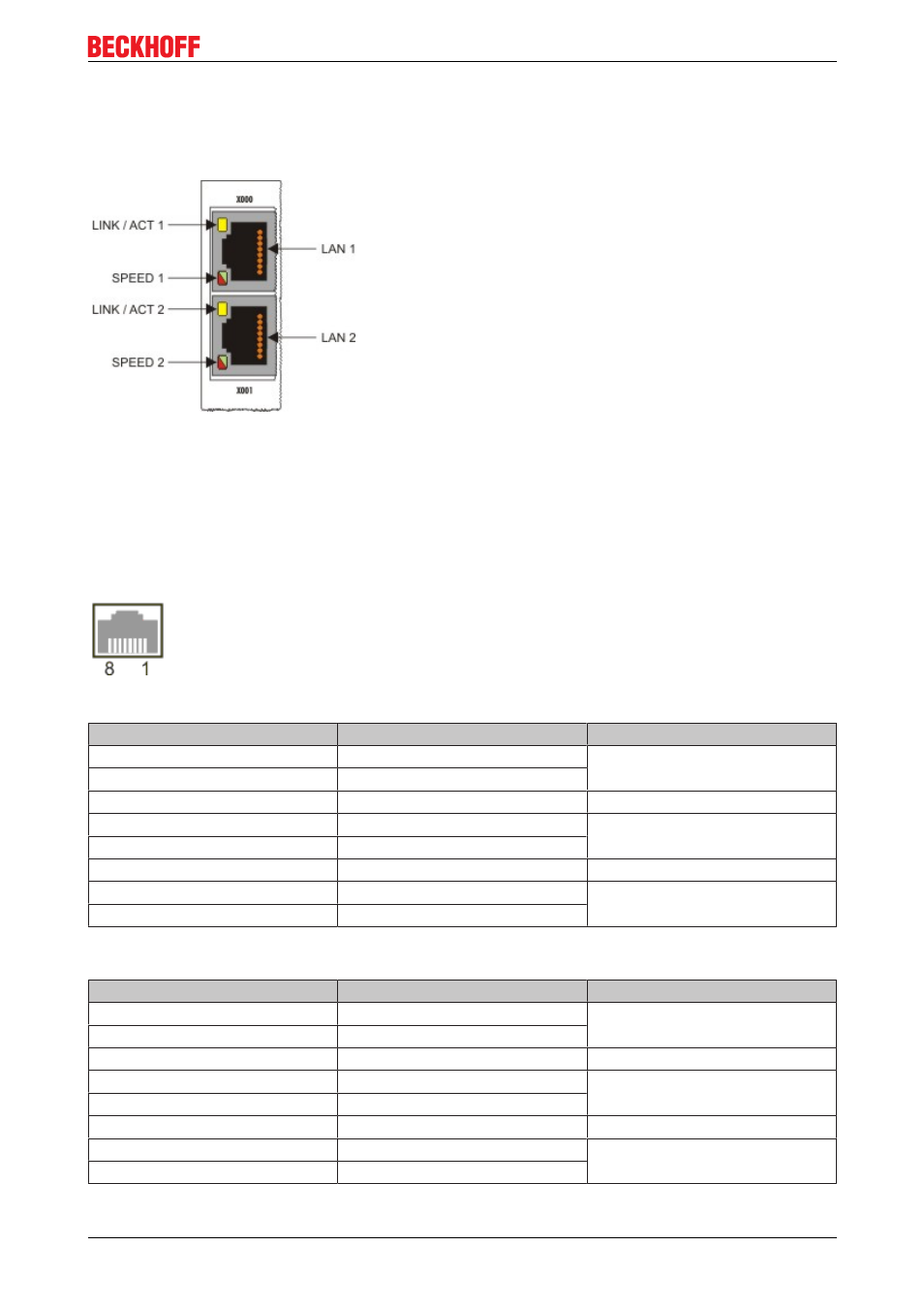

3.9 LAN­Anschlüsse
LAN Schnittstelle (X000/ X001)
Die CX20x0 Systeme verfügen über 2 unabhängige LAN­Schnittstellen. Beide Ports sind in der Lage
Geschwindigkeiten von 10 / 100 / 1000 MBit zu bedienen. Die LEDs an den linken Seiten der RJ45­Buchsen
zeigen den Status der LANverbindung an. Die obere LED zeigt an ob der Port mit einem Netzwerk
verbunden ist. Ist dies der Fall leuchtet die LED gelb auf. Wenn Datenverkehr auf den Port stattfindet, blinkt
die LED. Die untere LED zeigt die Geschwindigkeit der Verbindung an. Ist die Geschwindigkeit 10 oder 100
MBit leuchtet die LED grün. Im Modus 1000 Mbit (Gigabit) leuchtet die LED rot.
Tab. 4: Belegung der RJ45­Schnittstelle, Port 1 (X000)
PIN Signal Beschreibung
1 T2 + Paar 2
2 T2 ­
3 T3 + Paar 3
4 T1 + Paar 1
5 T1 ­
6 T3 ­ Paar 3
7 T4 + Paar 4
8 T4 ­
Tab. 5: Belegung der RJ45­Schnittstelle, Port 2 (X001)
PIN Signal Beschreibung
1 T2 + Paar 2
2 T2 ­
3 T3 + Paar 3
4 T1 + Paar 1
5 T1 ­
6 T3 ­ Paar 3
7 T4 + Paar 4
8 T4 ­
CX2020, CX2030, CX2040 31 Version 1.2
