Produktübersicht
2.2 Systemübersicht

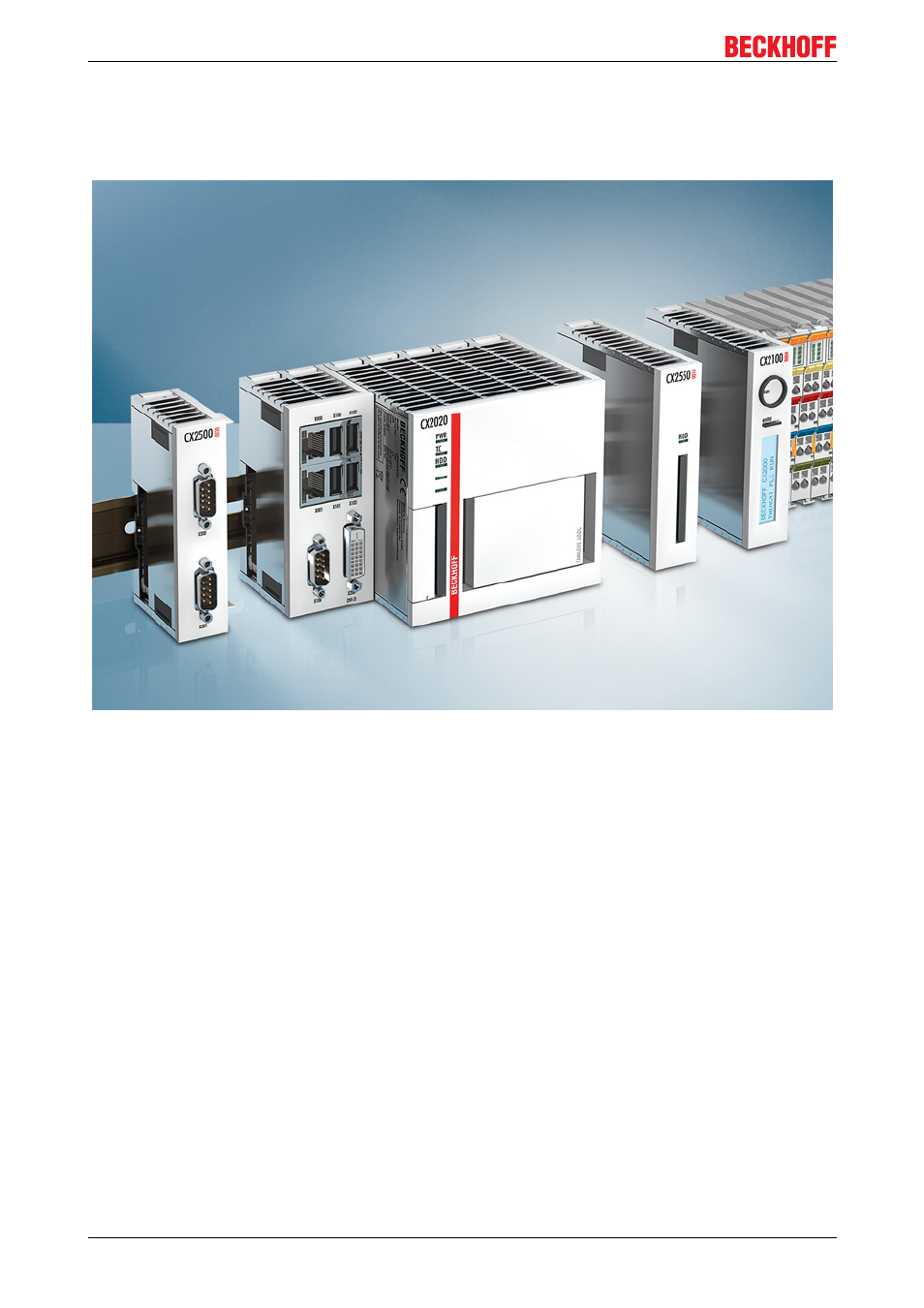

CX2020, CX2030, CX2040 | CPU­Grundmodul
Das System
Der CX2020 verfügt über eine Intel®­Celeron®­CPU mit 1,4 GHz Taktfrequenz, der CX2030 über eine
Intel®­Core™­i7­dual­core­CPU mit 1,5 GHz Taktfrequenz und der CX2040 über eine Intel®­Core™­i7­
quad­core­CPU mit 2,1 GHz Taktfrequenz. Beim CX2020 und CX2030 ist die Steuerung lüfterlos und ohne
rotierende Bauteile. Beim CX2040 ist aufgrund der hohen Leistung ein kugelgelagerter und
drehzahlüberwachter Lüfter integriert. Die Grundmodule beinhalten neben CPU und Chipsatz auch den
Arbeitsspeicher, der beim CX2020 und CX2030 2 GB umfasst. Optional sind bis zu 4 GB möglich. Beim
CX2040 sind standardmäßig 4 GB Arbeitsspeicher integriert. Die Steuerung bootet von der CFast­Flash­
Speicherkarte. Die Grundausstattung der Module umfasst eine CFast­Speicherkarte, zwei unabhängige
GBit­Ethernet­Schnittstellen, vier USB­2.0 sowie eine DVI­I­Schnittstelle. Die CPU verfügt intern über 128 kB
NOVRAM als persistenten Datenspeicher, falls keine USV genutzt wird. Optional können die Geräte mit
einer seriellen oder einer Feldbusschnittstelle bestellt werden. Über die beidseitig vorhandenen hochpoligen
Anschlüsse können alle anderen Komponenten der CX2000­Familie angeschlossen werden. Als
Betriebssystem kommt Microsoft Windows Embedded Standard 7 P zum Einsatz. An das CPU­Grundmodul
können links bis zu vier Module angesteckt werden. Die Ansteckreihenfolge spielt dabei keine Rolle. Die
Module sind intern per PCI Express angebunden und können im Nachhinein im „Feld“ an die CPU gesteckt
werden. Für die Spannungsversorgung des CPU­Moduls wird ein Netzteilmodul vom Typ CX2100 benötigt,
das rechts an die CPU gesteckt wird. Zwischen Netzteil und CPU können noch bis zu zwei CFast­
Speicherkartenmodule (CX2550­0010) angesteckt werden, sodass insgesamt bis zu drei CFast­Karten
eingesetzt werden können. Beim Einsatz von mehr als einer CFast­Karte kann auch RAID genutzt werden.
Die Embedded­PCs CX2020, CX2030 und CX2040 erweitern die CX­Produktfamilie um Varianten mit sehr
hoher CPU­Leistung – auch mit Multi­Core – und ermöglichen den direkten Anschluss der Busklemmen oder
EtherCAT­Klemmen. Mit dem CX2000 in Verbindung mit EtherCAT und TwinCAT können sehr schnelle
