Montage und Verdrahtung

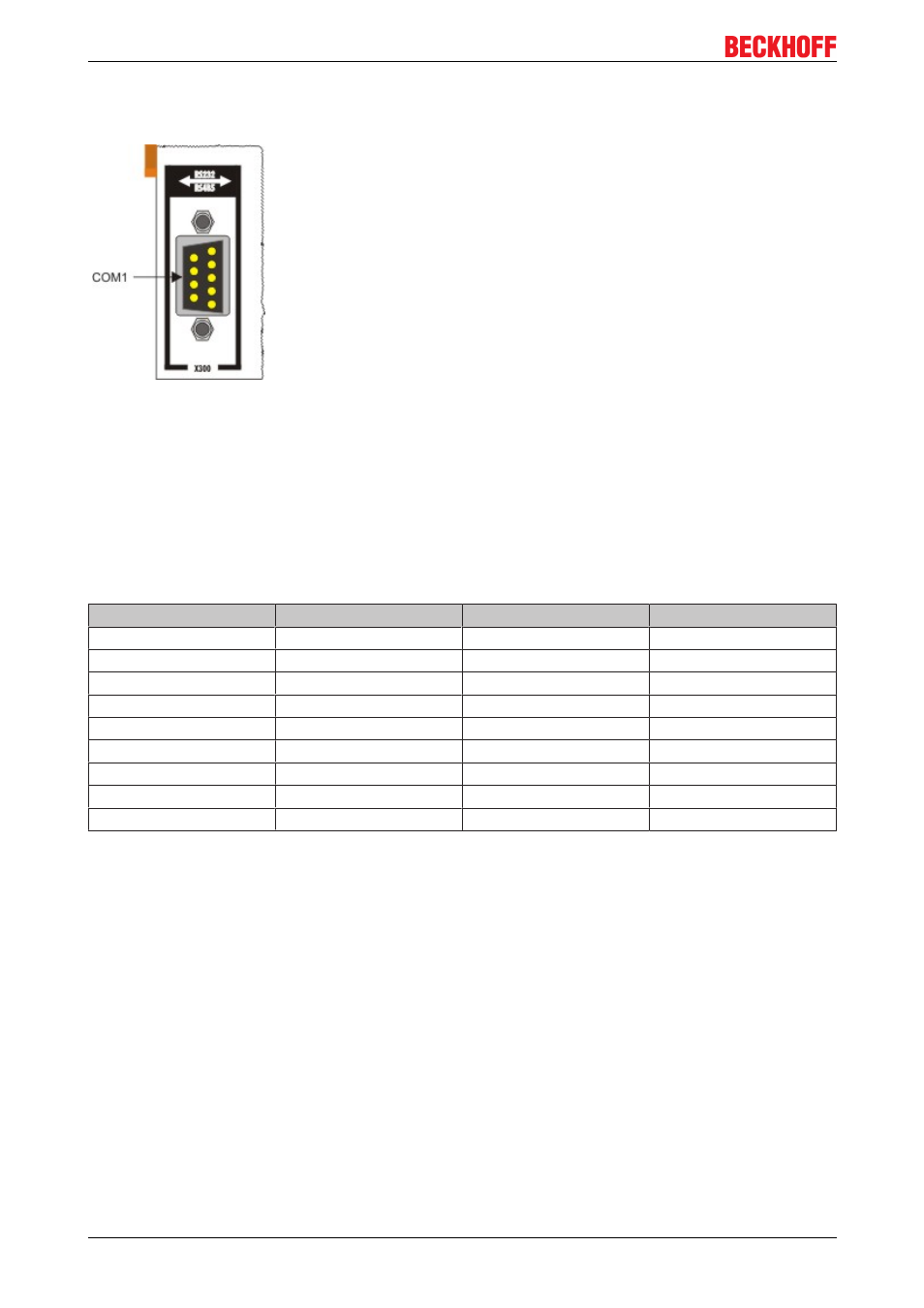

3.10 RS232­ Anschlüsse (CX20x0­N030)
Die Systemschnittstelle CX20x0­N030 stellt eine RS232 Schnittstellen, COM1 (X300), bereit. Sie ist auf einer
9­poligen Sub­D Stiftleiste ausgeführt. Sollten mehr als eine Schnittstelle benötigt werden, so kann das
System über den Klemmbus (K­ oder E­Bus) Busklemmen (KL/EL6001), die serielle Schnittstellen
bereitstellen erweitert werden. Die Pinbelegung wird unten auf der Seite dargestellt.
Die maximale Baudrate auf beiden Kanälen beträgt 115 kBit. Die Einstellung der Schnittstellenparameter
erfolgt über das Betriebssystem oder kann aus dem SPS­Programm heraus gesteuert werden.
COM Schnittstelle RS232 (Stecker)
Tab. 6: Pinbelegung COM Schnittstelle
PIN Signal Typ Beschreibung
1 DCD Signal in Data Carrier Detected
2 RxD Signal in Receive Data
3 TxD Signal out Transmit Data
4 DTR Signal out Data Terminal Ready
5 GND Ground Ground
6 DSR Signal in Dataset Ready
7 RTS Signal out Request to Send
8 CTS Signal in Clear to Send
9 RI Signal in Ring Indicator
