Fehlerbehandlung und Diagnose
Fehlerargument
Die Anzahl der Impulse zeigt die Position der letzten Busklemme vor dem Fehler an. Passive Busklemmen,
wie zum Beispiel eine Einspeiseklemme, werden nicht mitgezählt.
Durch die Beseitigung des Fehlers beendet das Netzteil die Blinksequenz bei manchen Fehlern nicht. Nur
durch Ab­ und Einschalten der Versorgungsspannung kann das Netzteil neu gestartet werden.
5.1.3 LEDs des Netzteils (CX2100­0xx4) im E­Bus Modus
Nach dem Einschalten überprüft das Netzteil sofort die angeschlossene Konfiguration der Busklemmen.
Werden K­Bus­Klemmen detektiert, wird der fehlerfreie Hochlauf durch das Verlöschen der roten LED "I/O
ERR" signalisiert. Das Blinken der LED "I/O ERR" zeigt einen Fehler im Bereich der Klemmen an. Durch
Frequenz und Anzahl des Blinkens kann der Fehlercode ermittelt werden. Das ermöglicht eine schnelle
Fehlerbeseitigung.

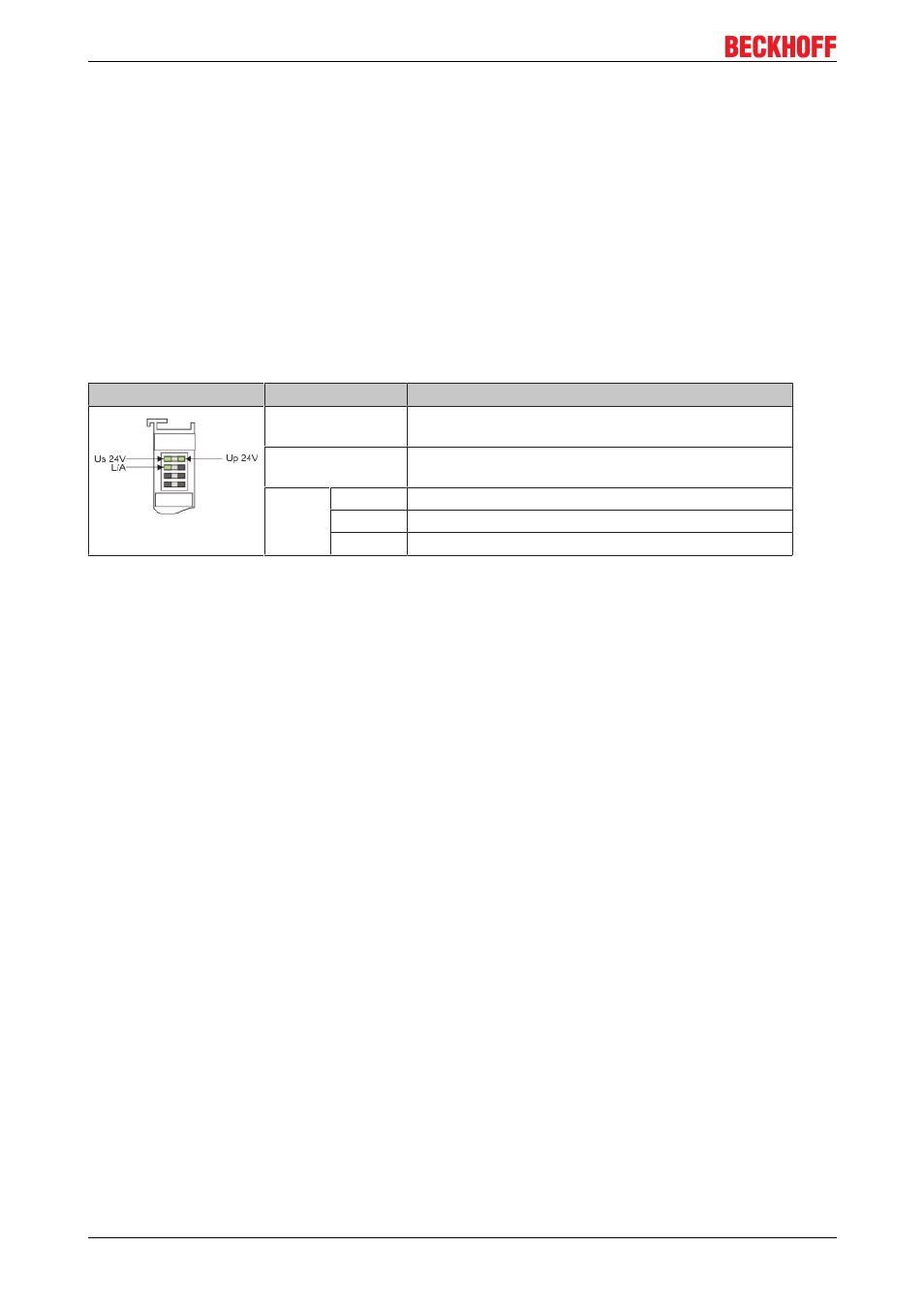

Anzeige LED Bedeutung
Us 24V Spannungsversorgung für CPU­Modul Die LED
leuchtet grün bei korrekter Spannungsversorgung.
Up 24V Spannungsversorgung für Klemmbus. Die LED
leuchtet grün bei korrekter Spannungsversorgung.
L/A aus E­Bus nicht angeschlossen
an E­Bus angeschlossen / Kein Datenverkehr
blinkt E­Bus angeschlossen / Datenverkehr auf dem E­Bus.
