Montage und Verdrahtung
Hinweis
Unabhängigkeit der Ports
Beide Ports sind von einander unabhängig. Anders als bei den CXSystem CX1020 und
CX9000 ist kein Switch integriert. Für eine Linientopologie ist ein zusätzlicher Switch erfor
derlich. Die unabhängigen Ports lassen sich unterschiedlich konfigurieren: Der obere Port
(1) ist als Gigabit ITPort, Der untere Port (2) ist für EtherCATKommunikationim Ausliefer
zustand konfiguriert.
Beide LANAnschlüsse unterstützen Jumboframes. Dazu muss der Treiber für den Intel
®
82574

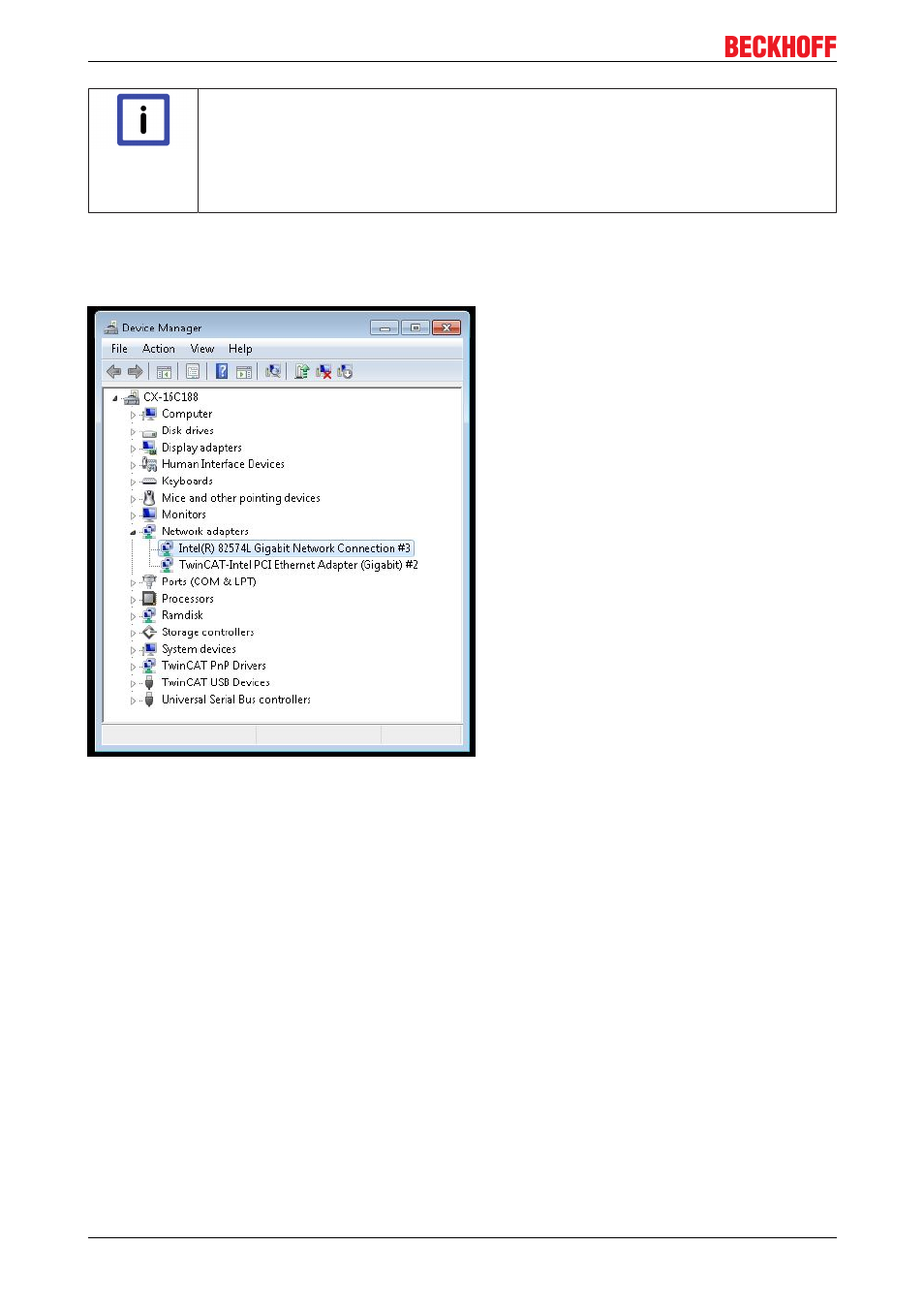

Netzwerkbaustein aktiv sein. Dieser kann im Gerätemanager ausgewählt werden. Ist der Treiber für den
„TwinCAT Intel PCI Ethernet Adapter“ installiert, so muss dieser erst deinstalliert werden. Bei dem
anschließenden Suchlauf wird der Treiber für den Intel® 82574 eingebunden.
Mit einem „RechtsKlick“ auf den Treiber wird das Eigenschaftsmenue geöffnet. Hier wird über die
erweiterten Eigenschaften dann der Parameter „Jumbo Packet“ ausgewählt.
