Inbetriebnahme/Konfiguration

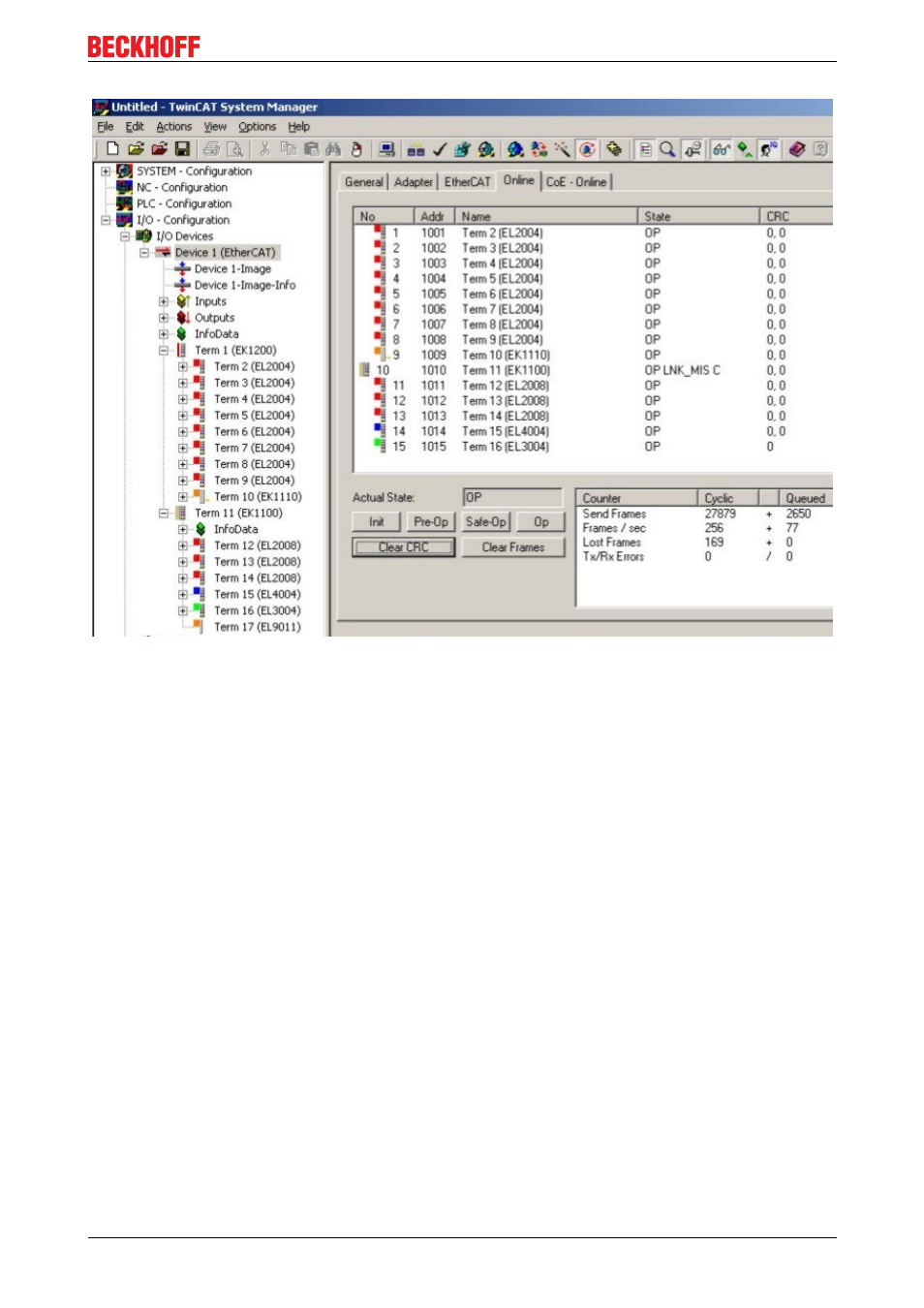

Die Unterbrechung wird durch "LNK_MIS C" Beim Koppler EK1100 angezeigt.
Der EtherCAT­Ring lässt sich beliebig erweitern. Die Anzahl der Ringteilnehmer ist durch die Lizenzen
gestaffelt: bis 250, bis 1000, mehr als 1000. Es kann aber bei einem Master nur eine Bruchstelle überbrückt
werden. Bei zwei Bruchstellen laufen die Ringteile von beiden Seiten bis zu den Bruchstellen weiter.
4.2 Ein­ und Ausschalten
Einschalten
Die Stromversorgung des CPU Grundmoduls erfolgt über das Netzteil. Beim Anschluss des Netzteils an die
Stromversorgung startet das CPU Grundmodul automatisch.
Erstes Einschalten
Wenn Sie den PC das erste Mal einschalten, wird das vorinstallierte Betriebssystem (optional) gestartet.
Ausschalten
Beim Ausschalten der Stromversorgung des Netzteils wird auch der Embedded­PC ausgeschaltet. Die
laufende Steuerungssoftware, wie sie typischerweise auf Embedded­PCs eingesetzt wird, sollte
ordnungsgemäß angehalten bzw. beendet werden. Ein Benutzer, der die Software nicht beenden darf, darf
auch nicht den Embedded­PC abschalten, weil durch das Abschalten bei laufender Software Daten auf der
Festplatte verloren gehen können.
Ist die Software angehalten, kann das Betriebssystem heruntergefahren werden. Erst danach sollte die
Stromversorgung unterbrochen werden.
CX2020, CX2030, CX2040 41 Version 1.2
