Inbetriebnahme/Konfiguration

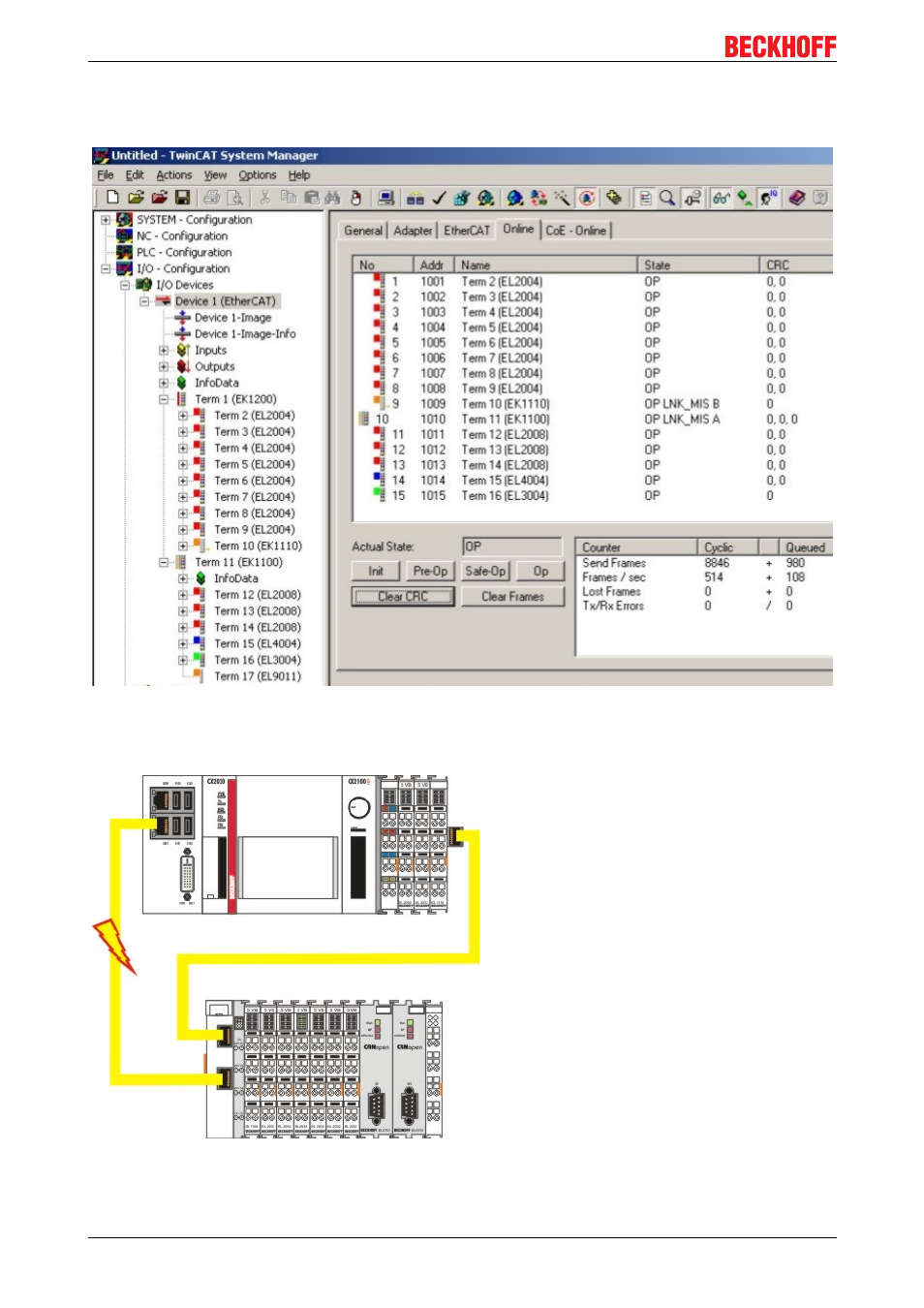

Hier ist die Zuleitung zum Koppler EK1100 gestört. Trotz des Kabelausfalls laufen die Klemmen am EK1100
weiter. Im System Manager sieht der Ausfall dann wie folgt aus:
Die Unterbrechung wird durch "LNK_MIS B" und "LNK_MIS A" angezeigt.
Das nächste Beispiel zeigt den Ausfall der "Rückleitung":
Hier ist die zweite Leitung gestört. Die Klemmen am Koppler laufen ohne Störung weiter. Im System
Manager sieht das Verhalten dann wie folgt aus:
CX2020, CX2030, CX2040 40 Version 1.2
